Vorne'PTS'-130: Параллельно-сдвижная фурнитура.


Вступление.

 Немного истории.

Компания İleri Kalıpçılık, название можно перевести как «Литейное производство господина Илери», была основана турецким предпринимателем Омером Илери в 1985 г. и поставляла комплектующие и полуфабрикаты, в том числе и немецким фирмам, занятым в производстве фурнитуры. Рынок этот показался господину Илери привлекательным, и в 2002 г. он открыл собственное производство фурнитуры под брендом VORNE, ассоциативно связанным с немецким словом «передовой».

Производство VORNE основано на развитой технологической базе с полным циклом – от получения заготовок до изготовления конечного продукта.

VORNE выступает как единое целое, состоящее из стандартной комплектации и множества дополнительных опций, которые потребитель может заказать в зависимости от своих предпочтений.

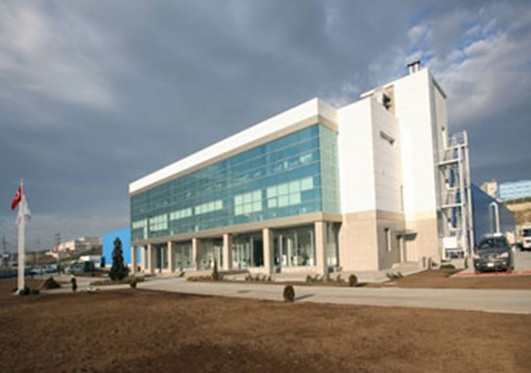

В 2007 г. построен новый завод по производству фурнитуры VORNE в городе Стамбул. На сегодня это производство полного технологического цикла расположенное на площади 11000 мпроизводственных и 3000 м2 офисных зданий. Производственная мощность в одну смену 250000 комплектов в месяц.

Помимо оконной фурнитуры на заводе Vorne выпускают дверную фурнитуру, например, многозапорные замки для дверей из ПВХ профилей с обычными вращающимися и противовзломными цапфами. Также производят параллельно-сдвижную фурнитуру для светопрозрачных конструкций, проще говоря, порталы или портальные системы PTS-130, рассчитанные на максимальный вес створки до 130 кг.






Параллельно-сдвижная фурнитура.

Итак, что же такое параллельно-сдвижная фурнитура или порталы.

Портальные системы – это раздвижные конструкции на базе конструкций из обычных ПВХ профилей, только принцип работы фурнитуры немного изменён. Если в привычном всем ПВХ окне створка распахивается при открытии, то в порталах – створка сдвигается, но также как и в обычных поворотно-откидных окнах створка может откидываться как показано на фотографиях ниже.

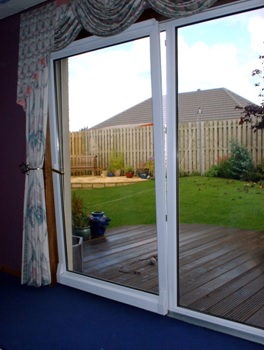

Откидывание створки 3-1-1.jpg

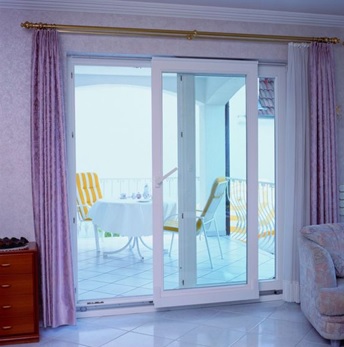

Сдвиг створки 2-1-1.jpg



Что же собой представляют порталы Vorne

На самом деле портал Vorne продуманный до мелочей фурнитурный продукт.

Итак, что мы имеем при работе с порталами Vorne:

  1. Фурнитура унифицирована и не зависит от типа ПВХ профиля и периметральной обвязки створки.

Система PTS-130 разработана той целью, чтобы клиент не заводил в своей торговой программе множество артикулов и мог легко ориентироваться в типоразмерах конструкций.

При изготовлении таких  конструкций портальную фурнитуру клиент использует Vorne PTS-130, а периметральную обвязку створки обеспечивает используемой для стандартных окон фурнитурой, это может быть, например Siegenia, Roto NT/OK, Internika и др.

Рассмотрим технические характеристики:

Максимальный вес створки – 130 кг.

Ширина створки по фальцу (FFB):  600 – 1600 мм.

Высота створки по фальцу (FFH):  700 – 2200 мм.

Соотношение сторон (пропорция FFH/FFB) = max. 2.5

Состав комплекта:

Комплект портала состоит из 2х артикулов.

Первый  артикул – каретки ведущая и ведомая (для правого или левого сдвига створки). Так же в каждую упаковку с каретками вложена цветная инструкция по сборке, что снимает множество вопросов на производстве по сборке.



Второй артикул – комплект направляющих шин, откидных ножниц, декоры, упоры (стопоры/ограничители хода), ручка и что не маловажно – шаблоны для установки направляющих.

 5-1-1.jpg                            6-1-1.jpg

Шаблоны для установки направляющих шин – это преимущество, т.к. при сборке порталов используется большое количество инструментов. Шаблоны обеспечивают точное позиционирование относительно фальца рамы направляющих шин.



Так выглядят шаблоны для установки направляющих шин.

Типовой стандартный комплект (2а артикула) :

1.V46120R02 – 1шт.

2.V46130107 - 1 шт.

== Преимущества Системы'PTS'-130: ==


  1. Экономия места на складских площадях (2а артикула – один портал)
  2. Удобство при сборке (инструкция и шаблоны идут в комплекте по умолчанию)
  3. Унифицированность - система рассчитана на работу с оконными фурнитурами и ПВХ профилями разных производителей.
  4. Максимальные размеры перекрывают 90% рынка (остальные 10% - тяжёлые сдвижные системы с массой створок до 300 кг., использующие специальные ПВХ профили).
  5. Цветовая гамма: белый/коричневый/чёрный/серебро.




Стереотипы:

Многие производители светопрозрачных конструкций привыкли к тому, что порталы – тяжёлые габаритные конструкции.

Система PTS-130 рассчитана, как на тяжёлые (до 130 кг.) створки, так и на изготовление оконных блоков стандартных размеров со сдвигающейся створкой (например окна на лоджии).

Так же на базе системы PTS-130 можно изготавливать и штульповые конструкции, где нужно сделать проём максимально свободным для прохода/проезда (!).



        8-1-1.jpg        9-1-1.jpg

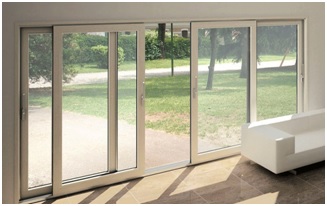

                                                  Окно с портальной фурнитурой                               Штульповой портал




Заключение:

Итак, система PTS-130 является унифицированной во всех отношениях системой для изготовления раздвижных конструкций.  Удобна при сборке (наличие шаблонов и инструкций в комплекте). При изготовлении конструкции нужно всего 2а артикула – 2а места на складе: удобно логистике, складу сборщикам, поставщикам.



Vorne PTS-130: максимальный результат – минимум усилий!!!
