PrefCAD - модуль, который отвечает за конструирование окон и их дизайн. PrefCAD имеет очень понятный для пользователя интерфейс и не требует специальных знаний CAD-систем.

Модуль PrefWise вносит в систему все основные данные для расчетов, которые PrefCAD затем использует при конструировании объекта. Такой подход позволяет относительно неопытным пользователям работать с модулем PrefCAD.

PrefCAD производит конструирование каждого объекта с высокой точностью, впоследствии передавая данные для его анализа и производства, а также для точных стоимостных расчетов.


Оконный редактор

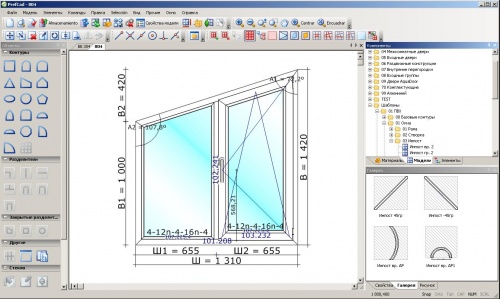

Оконный редактор предназначен для создания окна или оконной конструкции при минимальном количестве движений. Интерфейс в стиле CAD обеспечивает дополнительную простоту в работе с этим модулем.


Галерея шаблонов

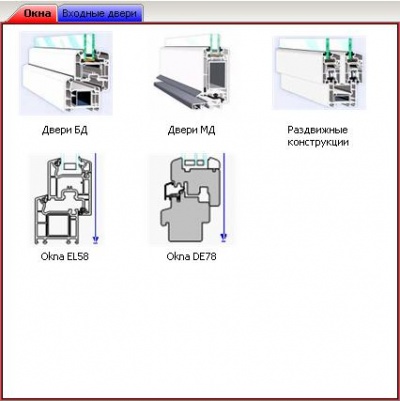

PrefCAD позволяет пользователю создать галерею стандартных шаблонов, которые могут быть отредактированы в процессе создания предложения и заказа. Шаблонное проектирование позволяет значительно ускорить процесс конструирования.


Быстрое предложение

Данный программный модуль имеет уникальную возможность комбинации различных шаблонов для создания более сложных конструкций и позволяет эффективно работать даже недостаточно опытному персоналу. Модуль контролирует совместимость различных шаблонов в сложных конструкциях, помогая пользователю избежать ошибок.


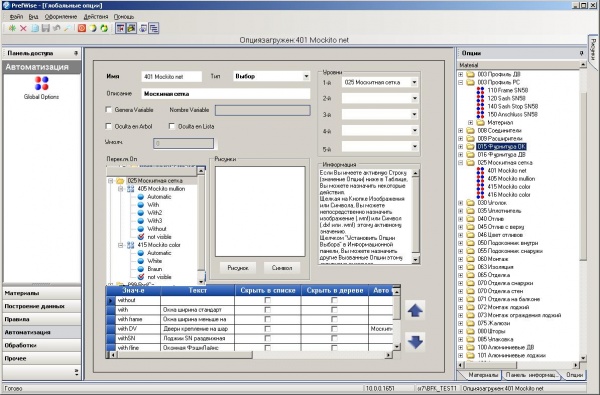

Опции

С помощью систетемы опций с каждой шаблонной конструкцией могут быть проделаны многочисленные изменения, такие как: изменения системы профиля, фурнитуры, стеклопакетов, цвета, приспособлений и т.д.

Поэтому нет необходимости создавать отдельный шаблон для каждой уникальной конфигурации конструкции, т.к. ее конфигурацию можно изменить с помощью преднастроенных опций.














Формы конструкций


PrefCAD способен создать обширную библиотеку форм конструкций.


Арки

PrefCAD ускоряет производство арочных конструкций, автоматически генерируя необходимые данные – длину и радиус кривой – для каждого арочного элемента.


Шпроссы

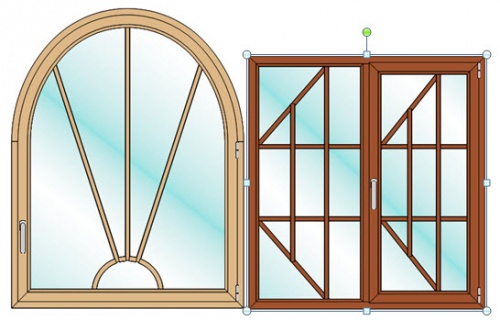

Шпроссы и разделители любой формы могут быть установлены в конструкциях, построенных с помощью PrefCAD.


Выравнивание

Функция выравнивания различных профилей реализована с помощью специального встроенного инструмента, который выполняет все необходимые выравнивания, начиная от соседних профилей и заканчивая комбинациями шпроссов, а также совмещенных конструкций, например выравнивание импоста балконной двери по нижнему профилю окна в балконном блоке.


Формулы

Редактор формул в PrefCAD позволяет пользователю, при необходимости, устанавливать определенные математические связи для элементов конструкций. В свою очередь, эти изменения в формулах позволяют правильно создавать окна и оконные конструкции, в соответствии с особыми требованиями.

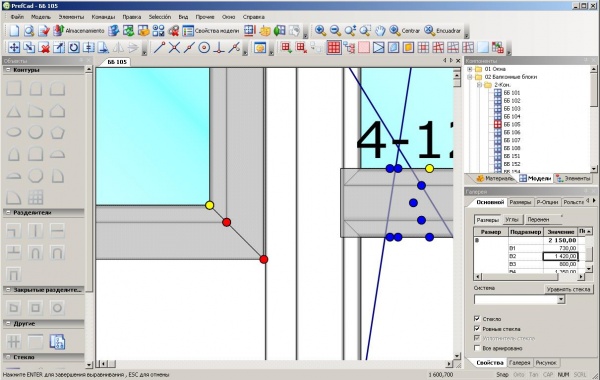

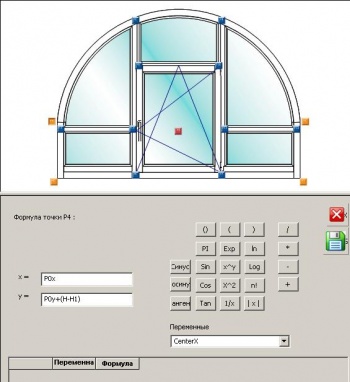

Pref17.jpg Pref18.jpg


Ролльставни

Ролльставни также могут быть расcчитаны в PrefCAD. В программе также есть возможность контроля запасов материалов для ролльставен на складе и его закупок, а также выдачи производственного задания для их изготовления.


Стеклопакеты

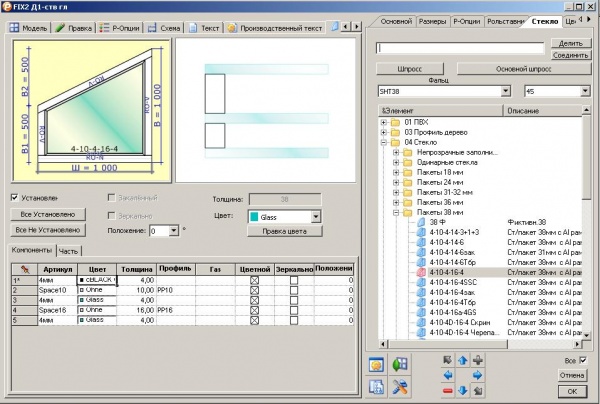

В PrefCAD стеклопакеты представляют собой не просто стекло с его размерами, а конструкции, состоящие из нескольких компонентов. Программа позволяет передавать все необходимые данные для раскроя стекла на автоматическое оборудование, как в бумажном, так и в электронном виде, а также передавать информацию для распечатки этикеток для каждого отдельного стеклопакета с целью облегчения его поиска и идентификации.


Нумерация стеклопакетов

PrefCAD производит нумерацию стеклопакетов в той последовательности, в которой затем их будет удобно устанавливать в готовую конструкцию. Сечения

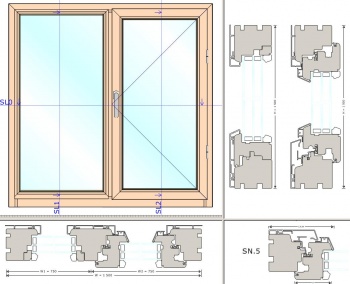

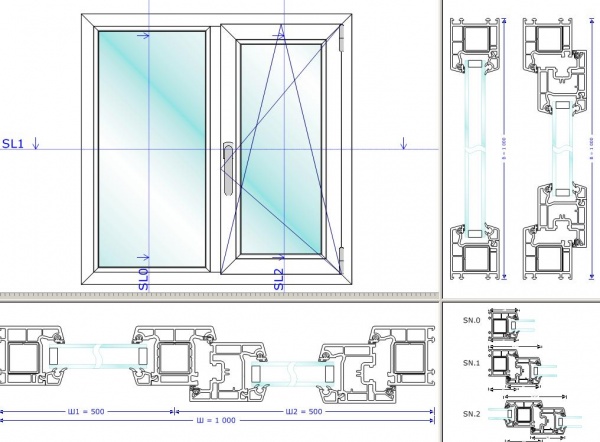

Для любого окна, перегородки или входной группы в PrefCAD не составит труда получить продольное и поперечное сечение. Эта возможность зачастую необходима для детального обсуждения конструктивных особенностей конструкций и последующего оформления производственной документации. Полученные сечения могут быть также экспортированы в AutoCAD для включения их в различные чертежи и рисунки.

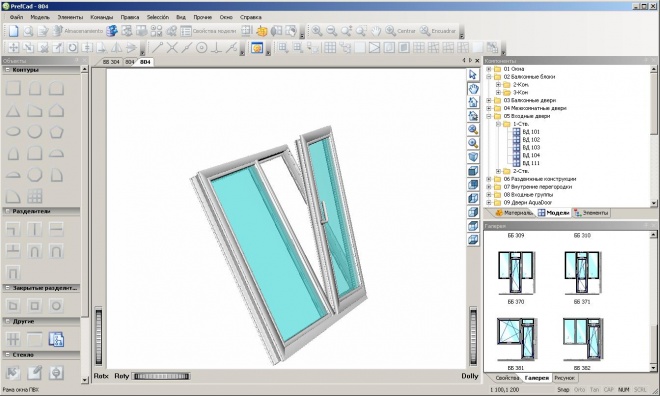

Pref19.jpg Pref20.jpg


3D

Просмотр конструкции в трех измерениях позволяет пользователю визуально проверить правильность конструкции до ее изготовления (вплоть до приспособлений). Прежде чем приступать к процессам расчета конструкции и к ее производству, программа предлагает создать виртуальную модель.

Просмотр снаружи и изнутри

PrefCAD позволяет пользователю отображать внешний или внутренний вид конструкции при ее создании. Любое окно можно посмотреть как изнутри, так и снаружи.


Перегородки


С помощью PrefCAD вы можете конструировать и рассчитывать плоскостные перегородки или перегородки с простыми изгибами. Различные соединители будут совершенно точно рассчитаны уже на этапе создания заказа, благодаря этому исключается необходимость в их дополнительном расчете вручную.

После создания модели перегородки, появляется возможность оценить ее статические свойства и возможные отклонения от норм. Эта информация автоматически проверяется на соответствие стандартам. В случае какого-либо несоответствия, у пользователя есть возможность внести необходимые корректировки путем изменения типа профиля или, например, типа креплений.


Типы соединений

В случае если возникает необходимость поменять тип соединения между двумя профилями, PrefCAD дает Вам эту возможность. Например, можно легко заменить обычное угловое соединение под 45 градусов на различные варианты соединений под 90 градусов.


Двойная цветность профиля

В любой конструкции цвет профиля внутри и снаружи может быть как одинаковым, так и различным.

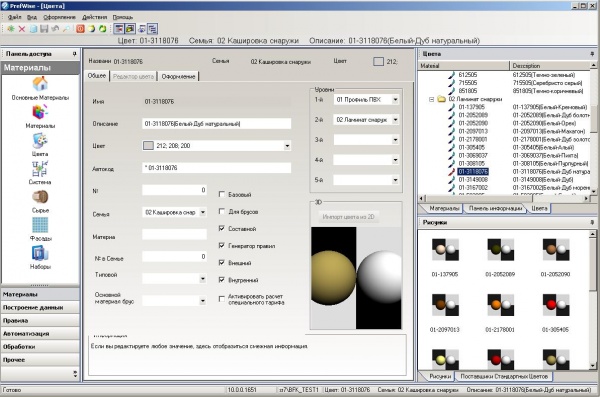

Pref21.jpg Pref22.jpg


Комбинированные профили

PrefCAD позволяет производить расчеты конструкций, выполненных из комбинированных профилей, например, теплого алюминия.


Алюминиевые накладки

В PrefCAD Вы также можете создавать конструкции из дерева с алюминиевыми профилями (накладками), которые крепятся к деревянным профилям снаружи.


Потери в размере профиля при сваривании

При сваривании происходят небольшие потери в размерах профилей. При расчете количества необходимых материалов эти припуски обязательно учитываются программой.


Дерево

PrefCAD работает с разными исходными материалами, включая дерево и дерево-алюминий.


Составы красителей

В случае если краситель имеет несколько слоев или компонентов, программа автоматически рассчитает необходимое количество каждого и укажет, каким образом необходимо правильно их наносить на поверхность. Например, первый слой может быть водостойкой защитой для дерева, второй – базовый слой лака для улучшения качества дерева, третий – краска заданного цвета и четвертый – полировочный лак.


Расчет арочных элементов

PrefCAD грамотно оптимизирует количество и длину арочных сегментов в деревянной конструкции.


Расчет заработной платы, себестоимости и цены продукции

PrefCAD автоматически рассчитывает время, необходимое для выполнения той или иной операции, на основе чего получает величину оплаты для выполнения каждой операции. Затем производится расчет себестоимости и окончательной цены продукции.


Мульти-расценки

PrefSuite предлагает возможность создания широкого спектра расценок (тарифов), которые могут быть привязаны друг к другу для создания более сложной системы ценообразования.


Автоматическая вставка текста

В различных формах документов и экранов PrefSuite может автоматически отобразить текст-описание для каждой выбранной конструкции.


Идентификация одинаковых элементов

PrefCAD способен распознавать некоторые элементы конструкции, которые являются абсолютно идентичными и их можно поменять местами.


Просмотр машинной обработки элементов профиля

Благодаря модулю PrefWise, у Вас есть возможность посмотреть 3D изображение тех операций, которые производятся с каждым элементом профиля на автоматическом оборудовании.


Этикетки для элементов профиля

Каждый элемент профиля маркируется соответствующей этикеткой, что упрощает его последующий поиск и обработку.

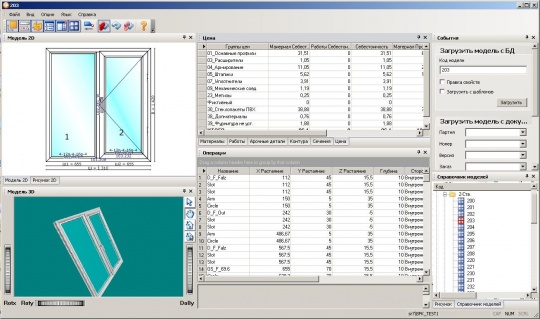

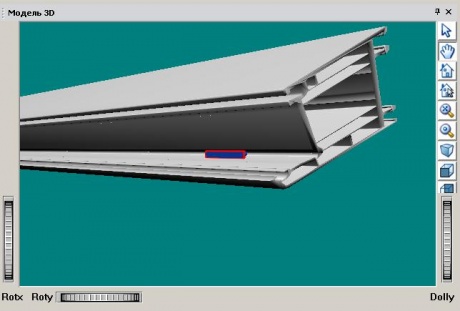

Pref23.jpg Pref24.jpg Pref25.jpg
