Приточные вентиляционные клапаны

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
6

Описание

Вентиляция представляет собой непрерывный воздухообмен в помещении. Системы вентиляции осуществляют поддержание благоприятной для человека воздушной среды в помещении. Самая распространенная система вентиляции на сегодняшний день - естественная система вентиляции. Приток воздуха организуется в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны). Удаление воздуха в атмосферу происходит через вытяжные устройства - решетки, расположенные в подсобных помещениях (ванная комната, туалет, кухня). Отработанный воздух через систему вентиляционных каналов удаляется в атмосферу естественным способом, благодаря перепаду атмосферного давления.

Назначение

Приточные клапаны осуществляют постоянный и регулируемый приток наружного воздуха в помещение, исходя из медицинских требований. Приточный клапан обеспечивает постоянный воздухообмен (вентиляцию) в помещениях, без открывания окон.








По медицинским требованиям необходимо обновление на одного человека не менее 30 м3 воздуха в час.

Основные преимущества приточных клапанов:

  • световой проем не уменьшается;
  • звукоизоляция помещения остается на уровне равном закрытому окну;
  • обеспечивают постоянный приток воздуха в помещения;
  • воздух, подаваемый через приточный клапан, не вызывает дискомфорт при нахождении рядом с окном с клапаном.


Отличия приточных клапанов от форточки или фрамуги:

  • для проветривания помещения форточку необходимо постоянно (периодически) открывать/закрывать;
  • при открытой форточке невозможно контролировать необходимое количество воздуха для создания благоприятных условий проживания;
  • открытая форточка в холодное время года вызывает дискомфорт при нахождении около нее, тк система отопления не всегда справляется;*открытая форточка ухудшает звукоизоляционную характеристику окна, с 30-32 дБ до 17-18 дБ.
  • открытая форточка в помещениях на первых этажах представляет опасность проникновения нежелательных элементов.

Классификация

Приточные вентиляционные клапана подразделяются на клапана с механической и автоматической регулировкой регулировкой проходного сечения, а так же на клапана с регулировкой проходного сечения автоматически по влажности  и ручным способом.

Для примера фирма Aereco-специализируется на выпуске клапанов по типу регулировки по влапжности. Другие фирмы выпускают клапана с ручной регулировкой, не зависящей от влажности воздуха в помещении, к примекру клапана фирмы Ventec.


Механическая регулировка

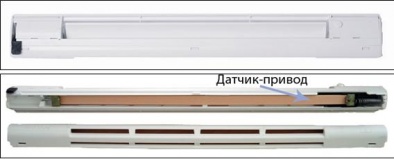

Автоматическая регулировка

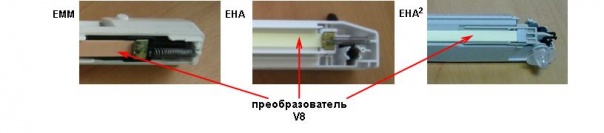

Принцип действия приточного клапана Аэреко

Принцип действия приточного клапана Аэреко основан на изменении влажности влажности в помещении при присутствии там людей, чем выше влажность, тем больше проходное сечение клапана.




Принцип действия клапана Ventec

Ventec VT100.jpg
Приточный воздух поступает через козырек в приточный клапан. Воздух проходит автоматический регулятор потока с целью исключить перерасход воздуха.

Желаемый поток воздуха и степень вентиляции достигается открытием закрытием ручных шторок в количестве трех штук.

Дополнительная информация

Условия эксплуатации

Приточные клапаны эксплуатируются в помещениях:

- с допустимыми нормами температуры в холодный период года (см. СанПиН 2.1.2.2645-10, приложение 2),
- при условии функционирования естественной или механической системы вытяжки,
- при обеспечении перетока воздуха между помещениями - от жилых к подсобным (с помощью подреза дверного полотна снизу в межкомнатных дверях и дверях подсобных помещений или переточными решетками, установленными в межкомнатных дверях или стенах).



Рекомендации по применению

  • В каждом жилом помещении необходимо иметь не менее одного приточного устройства.
  • Количество, тип или модель приточных устройств, а так же дополнительные аксессуары к ним (акустические комплекты, ограничитель потока воздуха) определяется проектом (расчетом), согласно действующих строительных норм и правил.
  • При выборе комбинации приточное устройство + наружный козырек учитывать взаимное расположение строительных частей и элементов окна.
  • Приточные вентиляционные клапана устанавливаются на окнаиз ПВХ, алюминия, дерева и их комбинации.
  • Рекомендуется устанавливать приточные устройства на высоте не менее 2 метров от уровня пола, рядом с радиатором отопления.
  • Подоконник окна не должен перекрывать конвекционные потоки от прибора отопления.
  • Расстояние от выходного устья приточного устройства до преграды (откоса, шторы и т.п.) должно быть не менее 50мм.
  • Приточные клапана должны размещаться таким образом, чтобы никакой элемент конструкции, не мог существенно снизить расход проходящего воздуха.
  • Соблюдать размеры технологических отверстий, рекомендуемые для определенных моделей приточных устройств.
  • При установке оконных приточных клапанов на профиль створки или рамы необходимо исключить попадание наружного воздуха в полости камер профиля. Для этих целей использовать телескопический канал.
  • При выполнении технологических отверстий соблюдать существующие меры безопасности при работе с электрическим инструментом и оборудованием.
  • Установленные приточные клапаны на светопрозрачных конструкциях не должны вызывать снижение качества и гарантийных прав.

Нормативные акты

1. СанПиН 2.1.2.2645 - 10, п.4.7. «Естественная вентиляция жилых помещений должна осуществляться путем притока воздуха через форточки, фрамуги, либо через специальные отверстия в оконных створках и вентиляционные каналы».
2. ТР АВОК-4-2004, п.6.8. «В системах с естественным притоком воздуха в качестве приточных устройств, как правило, следует применять приточные регулируемые клапаны».
3. СНиП 31-01-2003, ч.2, п.9.6. «В жилых помещениях и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны и другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием».
4. СНиП 41-01-2003, п.13.1. «В жилых, общественных и административно-бытовых зданиях следует предусматривать открываемые форточки, фрамуги или другие устройства, предназначенные для подачи приточного воздуха».
5. МГСН 3.01-01, п.5.24. «Для организации притока в оконных блоках должны предусматриваться форточки, приточные клапаны или открывающиеся фрамуги, подающие воздух в верхнюю зону помещения. Приточные устройства должны давать возможность регулирования расхода приточного воздуха».
6. ТСН 41-302-2000 МО (ОВиК) п.6.11. «Для притока воздуха в помещения следует предусматривать форточки, регулируемые или саморегулируемые клапаны, встроенные в окна или наружные стены».
