Прежде чем установить пластиковые окна, Вы, наверняка, задумываетесь как сделать, чтобы окна были максимально функциональными, эргономичными и подходили именно вашему дому. Правильное проектирование и расположение окон - это залог комфорта жильцов.

Основные параметры при проектировании окна

• комплектация окна (профиль, стеклопакет, фурнитура)
• форма окна (прямоугольное, круглое, арочное и др.)
• количество створок и способы их открывания
• цвет профиля (белый пластик, цветной пластик, ламинация пластика под дерево)
• декоративня раскладка в стеклопакете
В общем случае проекта на современные оконные конструкции из ПВХ профилей рекомендуется разрабатывать следующие чертежи и разделы пояснительной записки.

Состав чертежей:

1. Графическая спецификация окон (и дверей с элементами отклонения) с указанием их маркировки и месторасположения на планах и фасадах.
2. Архитектурные чертежи окон (ширина рам и импостов, декоративные раскладки, выступ рамы за край стены, цветовое решение, расположение оконной ручки).
3. Заказная спецификация окон в табличном виде с указанием следующих пунктов:
• Габаритные размеры оконных блоков
• Тип открывания
• Формула стеклопакета
• Артикулы профилей, из которых предполагается изготовление изделий
• Комплектация фурнитурой ( с указанием артикулов дополнительных деталей, расширяющих базовый комплект)
• Наличие москитных сеток
• Наличие дополнительных вентиляционных устройств
Маркировку оконных изделий рекомендуется принимать в соответствии с требованиями ГОСТ 23166-99 «Блоки оконные. Общие технические условия». На объектах частного строительства может быть принята маркировка окон в произвольном виде.
4. Конструктивные детали узлов примыкания оконных блоков к наружным стенам (горизонтальный и вертикальный разрезы).

Состав пояснительной записки:

1. Краткая характеристика помещений, в которых устанавливаются окна: назначение, площадь, ориентация светопроёма по сторонам света, требуемые параметры температуро - влажностного режима, необходимость приточной вентиляции через окно – нужна или нет, потребность в обслуживании окна (как часто) – есть ли загрязненность воздуха и окружающей атмосферы. Определение правильности выбора общей площади светопроёмов, исходя из требований естественной освещенности. Анализ инсоляционного режима помещений.
2. Статистичесий расчет окон на действие ветровой нагрузки.
3. Расчет массы открывающихся створок; контроль соотношения их ширины и высоты по нагрузочным диаграммам системы фурнитуры. Определение требований по воздухо - и водопроницаемости.
4. Расчет приведенного сопротивления теплопередаче окон, исходя из зимних и летних условий эксплуатации.
5. Анализ шумового режима территории. Определение требуемых звукоизоляционных характеристик окон. Обоснование необходимости применения вентиляционных шумозащитных клапанов.
6. Обоснование необходимости применения солнцезащиных и вентиляционных устройств.
7. Расчет показателей монтажных швов: монтажного зазора, сопротивления теплопередаче, деформационной устойчивости.

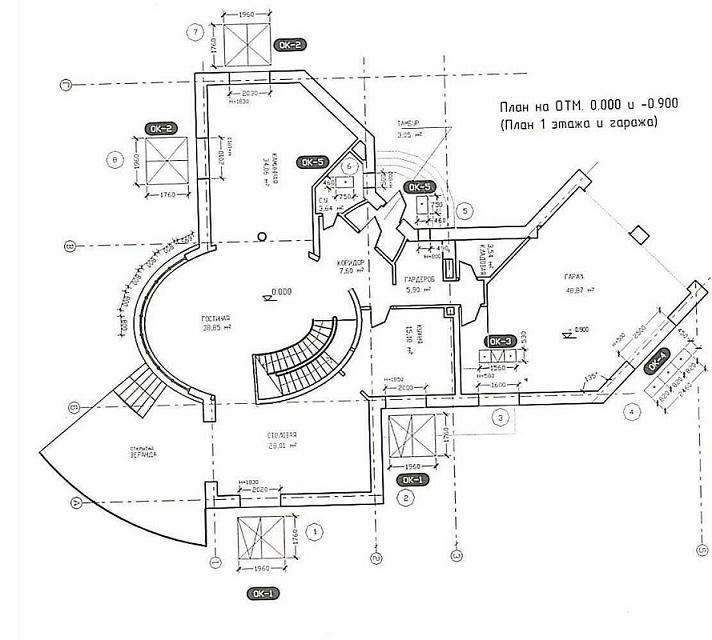

Примеры выполнения разделов проектной документации на оконные конструкции из ПВХ.

Проект 1.JPG

Автоматизированное проектирование ПВХ конструкций

Все отечественные и зарубежные программы условно можно разделить на три группы:

1. Первая группа программ это простые в пользовании, которые решают узкие задачи и не имеют возможности их перенастройки. Обычно такие программы предлагают к использованию поставщики различных материалов и комплектующих. Например, поставщики профилей предлагают использовать программы, позволяющие по эскизу окна заказать и заготовить необходимое количество с нужными размерами профили рамы, створки, импоста, штульпа, штапика, арматуры и соединительных элементов. Поставщики фурнитурных деталей предлагают по заданному размеру створки сделать расчет механизма и укомплектовать нужными частями окна, двери, фрамуги. Поставщики оборудования и комплектующих для производства стеклопакета предлагают расчет расхода соответствующих материалов. Наряду с простотой пользования такие программы имеют один значительный недостаток. Они не позволяют настроить их на другие типы изделий, и не дают полного конечного результата при проектировании окон.

2. Вторую группу программусловно можно назвать программы среднего класса сложности. В отличие от первой группы программ программы среднего класса решают задачи проектирования и расчета оконных, дверных и других конструкций в комплексе, как единое изделие. Такие программы позволяют автоматизировать весь цикл подготовки производства, начиная от проектирования до передачи документации в производство, связи с бухгалтерией, учета количества материалов и оптимизации расходов. Характерным отличием этих программ является гибкость и возможность настраивать и перестраивать их под нужды и технологию реального конкретного производства. С такими программами, как правило, легко работать, но требуется определенная квалификация для настройки и введения новых данных.

3. Третья группа программ- это специальные программы. Большие сложные программы для расчета многомерных конструкций методами сопромата и тепловых расчетов. Все подобные программы требуют даже в качестве пользователя специалиста очень высокой квалификации. Как правило, ими пользуются сами разработчики профилей и систем для решения эксклюзивных задач.В качестве показательного примера приведем российскую программу для проектирования и производства оконных, дверных и фасадных конструкций "СуперОкна" хорошо зарекомендовавшую себя на многих предприятиях. В отличие от более универсальных средств проектирования, например "Auto Cad", где на ввод одного изделия уходит более получаса программа "СуперОкна" снабжена специальными инструментами и проектирует только окна, двери и фасадные конструкции из дерева, пластика, алюминия и других материалов. Применение таких инструментов позволяет создать и рассчитать изделие за 1 -2 минуты.
