Противопожарные огнестойкие фасады

Конструкции алюминиевые навесные ограждающие со светопрозрачным заполнением требуют понимания не только закономерностей строительной физики, но и учета разных факторов, вызываемых специфическими нагрузками, несвойственными для традиционных зданий. Не смотря на технологический прогресс в этой области, каждая отдельная алюминиевая светопрозрачная конструкция (фасад, кровля или сложная входная группа) является объектом индивидуального проектирования, не имеющего аналогов.

При проектировании любых зданий, промышленного комплекса или торгово-развлекательного центра с использованием различных светопрозрачных ограждающих элементов, к которым можно отнести как окна, так и двери, входные блоки, витражное остекление, светопрозрачные покрытия. Основной интерес представляют фасадные конструкции и конструкции светопрозрачных крыш , в виду того, что данные конструкции являются сложными, а зачастую обеспечивается комплексными техническими решениями, при использовании систем автоматики и управления контролем климата. Строительные ограждающие конструкции, из алюминия и стекла, дают возможность создавать практически любые архитектурные формы. В связи с этим гарантом ее долговременной эксплуатации является, качество материалов, применяемых при производстве изделий, качество подготовки конструктива и комплексных технических решений, использование высокотехнологичных способов изготовления и монтажа конструкций, опыт выполнения сложных объектов на базе строительных профильных алюминиевых систем. Довольно часто можно услышать вопрос: - «Насколько безопасны подобные конструкции? Безопасны ли они при пожаре? Что представляет собой светопрозрачный огнестойкий фасад?» Сейчас мы попробуем разобраться вместе в этих вопросах.

В большинстве случаев светопрозрачные фасадные конструкции применяются при возведении высотных зданий. Если обратиться к статистическим данным, при пожарах в многоэтажных сооружениях распространение огня происходит более интенсивно по фасадам. Для некоторых типов зданий согласно СНИП есть нормативы регламентирующие огнестойкость внешних фасадных конструкций, для обеспечения огнестойкости и временного сдерживания распространения огня по всему зданию.

В данном случае применение обычной конструкции алюминиевого, светопрозрачного фасада со стандартным стеклопакетом или с использованием жаропрочного каленого стекла недопустимо, в виду того что стандартная конструкция при воздействии огня быстро теряет свою несущую способность. Помимо высокой устойчивости при высоких температурах, огнестойкие светопрозрачные фасады должны соответствовать нормам по огнестойкости, сдерживать огонь, предотвращая его распространения на соседние здания и верхние этажи.

Федеральным законом Российской Федерации 123-ФЗ «Технический регламент о требованиях пожарной безопасности» регламентируется пределы огнестойкости для наружных ненесущих стен который составляет:

• для зданий I степени огнестойкость Е30,
• для зданий II-IV степени огнестойкость Е15.

Таблица №1: Предел огнестойкости строительных конструкций.

- "Е" предельное значение потери целостности ( образование необратимых нарушений конструктива элементов, благодаря которым открытое пламя и продукты горения проникают на внешнею поверхность.

- "I" предельное значение потери теплоизолирующей способности (характеристика - интенсивность теплового излучения, проходящего сквозь заполнения конструкции).

Степень огнестойкости у наружных конструкций принято обозначать не «EI» , а по предельному значению «E». показатель потери целостности.Показатели «EI» и «EIW» применимы чаще для внутренних алюминиевых светопрозрачных конструкций.

Конструктив

Согласно пункту 8 статьи 88 Технического регламента о требованиях пожарной безопасности, ПО должны быть не открывающимися, огнестойкие окна и витражи не должны быть глухими без открывания. Производства открывающегося противопожарного огнестойкого окна невозможна, так как это прямое нарушение закона. Конструктив огнестойких фасадных конструкций, во многих случаях очень похож, не зависимо от применяемой системы профиля. Основным элементом данной конструкции является специальное огнестойкое стекло, профильная система оснащается набором необходимых дополнительных элементов для обеспечения ее целостности в заданный промежуток времени. Соответственно состав узлов может немного изменяться, но незначительно. Мы рассмотрим основные элементы, которые применяются для обеспечения необходимого предела огнестойкости.

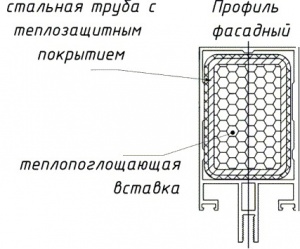

На рисунке No1 представлена стойка-ригель фасада с набором дополнительных элементов для обеспечения целостности профиля во время пожара.

1. Конструктив профиля усилен металлическим сердечником (усилитель должен быть выполнен из нержавеющей стали или из черного металлопроката с полимерным теплоизоляционным покрытием для исключения контакта алюминиевого профиля с металлом).

2. Пустоты заполняются теплопоглощающими материалами для обеспечения отвода тепла с внешней поверхности в заданный промежуток времени. Основным элементом конструкции, обеспечивающим необходимый предел огнестойкости, как было описано ранее, является противопожарное стекло или противопожарный стеклопакет.

Рис. №1 Стойка-ригель огнестойкого Фасада

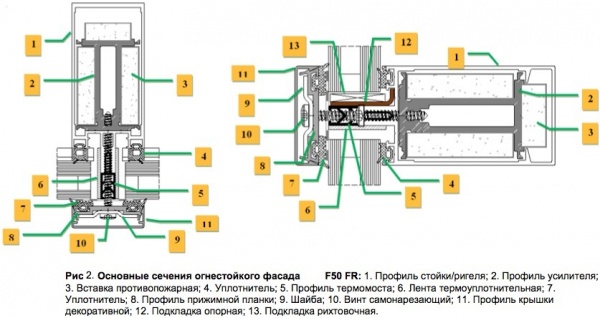

Усилители фасадных конструкции могут быть более сложной формы как показано на рисунке №2. На данном рисунке отображены и другие дополнительные элементы использование которых позволяет производить огнестойкие фасадные конструкции. Стеклопакеты в данных конструкциях опираются на специальные опорные подкладки чаще всего выполненные из нержавеющей стали, которые прикручиваются через тело фасадного алюминиевого профиля саморезами из нержавеющей стали к усиливающему металлическому сердечнику. По всей длине термомоста с переходом на «носик» (консоль ) фасадного профиля, наклеивается специализированная термоуплотнительная лента, для обеспечения качественной изоляции в случае нагрева. Резиновый уплотнитель остается в стандартном исполнении или заменяется на специализированный согласно рекомендации производителя фасадной системы.

Рис. №2 Основные сечения огнестойкого фасада

Огнестойкое, противопожарное стекло, представляет собой триплекс структуру, состоящую из нескольких слоев стекла чередующихся с огнезащитными прослойками между ним, чаще всего это специальный гель. При высокой температуре огнезащитный слой (гель) образует не прозрачную пену, скрепляющую фрагменты стекла в случае его повреждения при нагреве и обеспечивающую целостность элемента. Данный материал исключает проникновение избыточного инфракрасного излучения в заданный промежуток времени. При воздействии открытого огня на огнеустойчивое заполнение происходит последовательная активизация огнеупорных слоёв . Чем больше таких слоев в огнестойком стекле, тем выше предельное значение огнестойкости у заполнения. Одинарное стекло до 55 мм может обеспечить предел огнестойкости по значению EI до 120 минут. при использовании двух стекол в стеклопакете возможно получить предельное значение по огнестойкости до 180 минут

Рис. №3 Конструктив противопожарного огнестойкого стекла.

Сертификация огнестойких конструкций

Светопрозрачные огнестойкие конструкции необходимо сертифицировать в специализированных сертификационных центрах, как и любые другие огнестойкие конструкции в соответствии с законами РФ. При этом необходимо сертифицировать каждый вид выпускаемой производителем продукции. При данной сертификации конкретный производитель получает право выпуска серии огнестойких светопрозрачных конструкций, сертификат действует только на конструкции, выполненные его правообладателем.
