Проведение испытаний фурнитуры для поворотных и поворотно-откидных оконных конструкций на безотказность

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

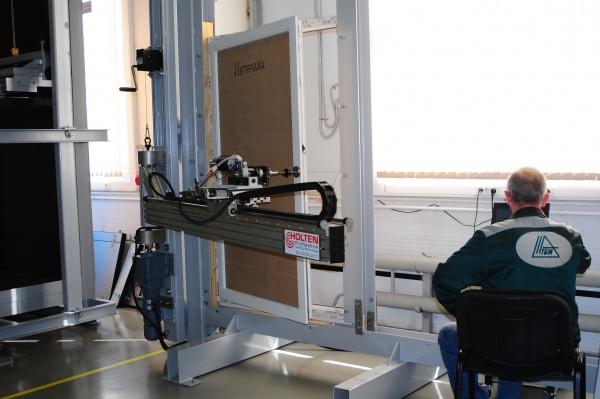

Данные испытания на безотказность проводится на оконной конструкции с установленной на ней фурнитурой, которое устанавливается для испытаний на DFM-модуль (фирма HOLTEN, сделано в Германии). Испытания проводятся в соответствии с ГОСТ 30777-2001 и ГОСТ 538-2001.

Перед проведением испытаний образца оконной конструкции осуществляется проверка размеров: ширины и высоты рамы и створки, диагоналей рамы и створки, фальцлюфта и шпальтмасса, а также расстояние между точками прижима створки к раме (расстояние между точками запирания должно быть не более 700мм).Образец крепится к DFM-модулю строго по уровню.Рама образца крепится к неподвижной и подвижной направляющей DFM- модуля, а створка соединяется с подвижной траверсой в месте крепления ручки.

Provedenie ispitanii na besotkaznost.JPG

Вводятся следующие данные на ПК в программу DFM-модуля:

  • направление открывания створки - левое;
  • угол открывания створки 60-70 градусов;
  • угол откидывания створки 10 градусов;
  • направление вращения ручки на 90 градусов;
  • количество циклов испытания -20000.

После ввода данных оператор запускает программу в работу, и испытание оконной конструкции происходит в автоматическом режиме. При проведении испытания следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По окончании испытаний производится проверка работоспособности фурнитуры пятикратным открыванием-закрыванием и составляется Протокол испытания в соответствии с ГОСТ 30777-2001 и ГОСТ 538-2001.
