Рамные дюбели

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

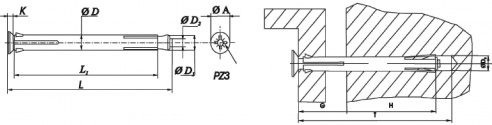

Рамный дюбель состоит из стальной оцинкованной гильзы, винта со шлицем PZ3, позволяющим выдерживать высокие нагрузки на срез, и конусообразной втулки.

Металлический рамный дюбель предназначен для сквозного крепления оконных рам и дверных коробок из дерева, пластмассы или металла к бетону, кирпичной кладке, строительному камню, пустотелым стройматериалам или газобетону.

При закручивании винта с метрической резьбой происходит втягивание конусообразной втулки в тело дюбеля, что приводит к распиранию стенок дюбеля в просверленном отверстии и позволяет надежно удерживать монтируемые детали. Конструкция дюбеля выполнена таким образом, что расклинивание и фиксация его происходит сначала в основании, затем в прикрепляемом материале.

Монтаж рамных дюбелей


Крепление осуществляется методом монтажа с зазором.

  • Просверлить отверстие по размерам изготовителя и очистить его.
  • Вставить рамный дюбель через монтируемую деталь в несущую основу.
  • Завинтить винт до упора.

При креплении в пустотелых материалах длину дюбеля следует выбирать таким образом, что-бы была задествована, как минимум одна перегородка несущей основы. Максимальный момент затяжки винта - 5 Nm.

Регламентирующие документы и ссылки

ГОСТ 30971

Каталог "Крепёжные материалы 2011"
