Регулировка окон петлевой группы ПВХ окна

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Раньше, в эпоху деревянных окон, сделанных в «советское» время, понятие регулировки отсутствовало как таковое. Герметизация окон от продувания в зимний период осуществлялась «просто и со вкусом»: с помощью мыла, тазика с водой и ткани. Но на смену данной технологии изготовления окон и, к всеобщей радости, пришли окна из ПВХ. Они отличаются высокой технологичностью, практичностью, простотой эксплуатации и большим сроком службы. Но независимо от того, какая фурнитура установлена в изделии, а также для получения максимального эффекта от использования пластиковых окон, им требуется определенное, пусть и минимальное, техническое обслуживание. О нескольких простых и эффективных способах эксплуатации, а именно, регулировке ПВХ окон мы Вам расскажем.

Условно регулировку можно разбить на 3 основных вида:

  1. Регулировка оконной ручки (проблема: люфт ручки, тугой ход)
  2. Регулировка петлевой группы (проблема: провисание окна)
  3. Изменение прижима: летний/зимний режим (проблема: продувание)

Инструменты, которые вам понадобятся: набор ключей «звездочки», плоскогубцы, набор шестигранников, отвертка, машинное масло. Регулировку окон рассмотрим в контексте возможных проблем, возникающих при эксплуатации окон.

Регулировка ручки:

• Если оконная ручка имеет люфт (болтается) или вышла из строя, необходимо приподнять вверх декоративную накладку оконной ручки на 90 градусов и отвёрткой подкрутить два винта по часовой стрелке до необходимого прижима и провернуть накладку обратно. Она, как и все декоративные накладки из поливинилхлорида очень хрупкие, поэтому будьте аккуратны при работе с ними. Данная операция займет пару минут Вашего времени. Таким же образом можно произвести замену ручки: открутить винты против часовой стрелки, вытянуть ручку на себя и поставить новую, закрутив винты.

• Если оконная ручка тяжело вращается, как правило, необходимо смазать все движущие механизмы (петли, цапфы, прижимные механизмы) машинным масло или аэрозольной смазкой с помощью ватной палочки. Данную операцию желательно проводить не реже чем раз в год, независимо от работы механизмов, и данная проблема не будет вас беспокоить.

Регулировка петель:

В оконной фурнитуре существуют 3 стандартных точки регулирования, отвечающие за свои функции. Как правило, все производители окон изготавливают стандартные модели, и проблемы с нахождением точек и самостоятельным регулированием не должно возникнуть.

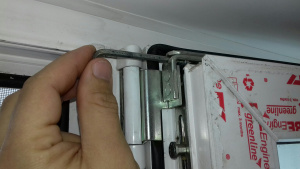

Если при закрывании створка задевает нижнюю часть рамы, необходимо отрегулировать точку положения створки по горизонтали, а потом по вертикали. Данные регулировки проводятся в верхней и нижней петле соответственно. Необходимо найти в петлях специальные регулировочные винты под шестигранник. Для начала нужно открыть створку. На верхней петле, вставить шестигранник в отверстие в торце створки и провернуть по часовой стрелке на один, два оборота, створка будет приподниматься вверх и прижиматься к раме со стороны петель.

Регулировка петли
Регулировка петли

Пробуем закрыть створку для проверки свободного хода. Если створка по-прежнему задевает низ рамы, то необходимо отрегулировать и нижнюю петлю. Для этого закрываем створку. На нижней петле, по необходимости нужно снять декоративную накладку. Шестигранник вставить в регулировочный винт петли (сверху) и провернуть по часовой стрелке, тем самым будет происходить затягивание створки с петлей, створка при этом будет приподниматься вверх (по вертикали). При необходимости опустить створку, необходимо шестигранник провернуть против часовой стрелки. Если створка цепляет раму сбоку в нижней части со стороны ручки, то необходимо в торце створки (в нижней петле) вставить шестигранник в отверстие и провернуть по часовой стрелке, при этом створка будет смещаться влево (от петли) или вправо по направлению к петле (вращение против часовой стрелки)

Если створка цепляет раму сбоку в верхней части или в районе ручки, то необходимо отрегулировать верхнюю петлю, как показано на рисунке.

И нижнюю часть петли по горизонтали (при необходимости) Если все описанные действия не помогли, и створка провисает, то возможно проблема кроется в изменении геометрии створки, из-за того, что выпали рихтовочные пластины удерживающие стеклопакет в створке. В данном случае необходимо обратиться в сервисную компанию.

Изменение прижима (зимний/летний режим)

На всех фурнитурах имеется так называемые летний и зимний режимы работы. Изменение данных режимов осуществляется поворотом цапф на определенный угол. Регулировку цапф в зависимости от типа фурнитуры можно провести следующими ключами: Roto NT, Siegenia Classic – шестигранник, Winkhaus ActivPilot – накидной гаечный ключ, Maco – накидной гаечный ключ. В любом случае если у вас нет в наличии данных ключей не отчаивайтесь - на любой фурнитуре поворот цапф можно осуществить самыми обычными пассатижами.

Изначально эксцентриковые цапфы установлены в среднее положение и этого может быть достаточно как для зимы, так и для лета. Если же зимой наблюдается продувание, то необходимо провернуть цапфу против часовой стрелки, сначала на угол приблизительно 45%, так чтобы более широкая часть «приблизилась» к створке и уплотнителю, если этого недостаточно, то следует провернуть цапфы еще на 45% (итого 90% от первоначального положения). Летом же необходимо проделать все действия наоборот, то есть вернуть цапфы в первоначальное положение для того чтобы уплотнитель не находился постоянно в сжатом виде и не вышел из строя раньше времени. Если же после установки цапф в «зимний» режим продувание не исчезло, то проблема может быть в уплотнителе который все-таки вышел из строя в результате эксплуатации. В данном случае мы рекомендуем Вам обратиться в сервисную компанию для его замены. Чтобы уменьшить прижим от первоначального, необходимо наоборот провернуть цапфы по часовой стрелке на угол 45% или 90% (самый слабый прижим!)

Заключение

В данной статье мы перечислили основные проблемы, с которыми вы можете столкнуться при эксплуатации окон из ПВХ и способы их устранения. Если же вы не уверены в собственных силах, обратитесь в сервисную компанию. Соблюдая вышеуказанные рекомендации, вы продлите срок службы своих окон, и они будут Вас радовать надежной работой многие годы.
