Регулировка петлевых шаблонов Internika для ПВХ-окон.

Петлевая группа фурнитуры Internika, как и многие другие виды фурнитуры устанавливается по специальным шаблонам. Шаблоны позволяют просверлить отверстия под шурупы для установки петель гарантированно там, где это необходимо. Для ПВХ-окон существует два типа шаблонов Internika – шаблон для сверления отверстий на раме и шаблоны для сверления отверстий на створке.

Шаблон для сверления отверстий на раме.

Выполнен из специального прочного пластика и оборудован металлическими втулками диаметром 15 мм и имеет заказной артикул 1080369. Втулки предотвращают высверливание пластика шаблона при отклонении сверла. Шаблон имеет 12 отверстий диаметром 3 мм. По данному шаблону можно устанавливать как петлю верхнюю на раме, так и петлю нижнюю на раме. Поскольку существуют различные системы профилей, шаблоны могут быть настроены на тот или другой тип профиля. Например, шаблон для сверления отверстий на раме может быть настроен на величину наплава 20 мм (для систем ПВХ-профиля 12/20-9 и 12/20-13) и на величину наплава 22 мм (для системы 12/22-13). Изначально шаблоны настроены на величину наплава 20 мм, поскольку рыночная доля профилей с наплавом 20 мм больше. Для того, чтобы настроить шаблон на величину наплава 22 мм (Рис.1) необходимо открутить винты 1, перевернуть планку 2 и закрутить ее на это место этими же винтами. В этом случае шаблон для сверления отверстий на раме будет настроен на величину наплава 22 мм.

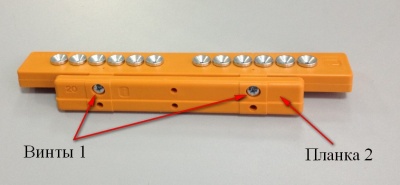

Рисунок 1

Jig 1080369.jpg


Шаблоны для сверления отверстий на створке.

Также имеет металлические втулки от высверливания пластика. Заказной артикул данного шаблона – 1080391 (для петель с цапфами 3 мм) или 1080392 (для петель с цапфами 6 мм). Шаблоны 1080391 и 1080392 также могут быть настроены в зависимости от системы ПВХ-профиля (с осевым смещением 9 мм или 13 мм). Изначально шаблоны настроены на величину осевого смещения 13 мм, поскольку рыночная доля профилей со смещением 13 мм больше. Для того, чтобы настроить данный шаблон на величину осевого смещения 9 мм необходимо открутить винты 3 (Рис. 2), снять и сдвинуть планку 4 таким образом, чтобы в окошке шаблона появилась цифра 9 (Рис.3). После этого закрутить винты 3 обратно. Эту операцию необходимо проделать и на другом плече данного шаблона. Шаблон 1080392 настраивается аналогичным образом, что и 1080391.

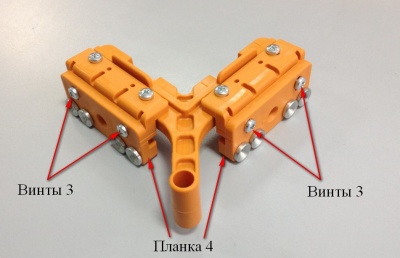

Рисунок 2

Jig 1080391.jpg

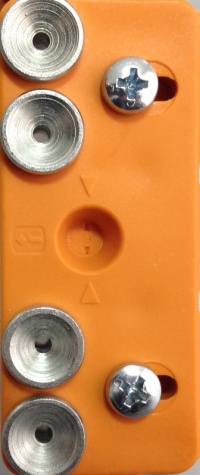

Рисунок 3

Jig 1080391-1.jpg
