Подбор диска для распиловки

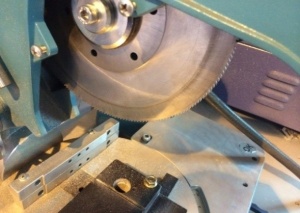

Для распиловки дистанционной рамки необходим диск D-250 (280)*30/32-3 мм, Z (кол-во зуб) - 100 и более. Для алюминия данный диск при оборотах пилы 4100 об/мин не рвет дистанционную рамку, а также не расплавляет продукт по линии реза. При распиле необходимо узнать регламент обслуживания пилы и степень заточки диска.






Настройка оборудования для гнутья рамки

Первой причиной не эффективного гнутья рамки является старое настроенное по перерабатываемый профиль оборудование. Отличие заключается в гибочном инструменте (который усовершенствуется исходя из изменений дистанционного профиля) гибочного станка, данный узел изменен на машинах производства от 2008 года. Второй причиной – избыточное давление на ролик сгиба. Так же следует обратить внимание на программирование процесса сгиба – коэффициент корректировки длины, он задается оператором гибочной машины для разных типов рамки (зависит от толщины стенки дистанционного профиля).

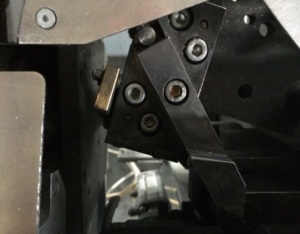

Распиловка5.jpg BSV-45 (2006 год)

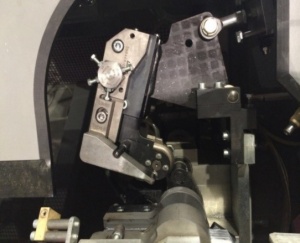

Распиловка6.jpg BSV-45 HK (2012 год)
