Рихтовочные пластины

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Рихтовочные пластины предназначены для выравнивания и фиксации стеклопакета в окне.

Особенности рихтовочных пластин

1.Длина всех пластин универсальная и составляет 100 мм

2.Ширина рихтовочных пластин зашифрована в наименовании и колеблется в диапазоне от 12 до 47мм

3.Для облегчения выбора и работы с рихтовочными пластинами в зависимости от толщины материала, рихтовочные пластины окрашиваются в различные цвета: 1 мм - белый, 2 мм - синий, 3 мм - красный, 4 мм - желтый, 5 мм - зеленый, 6 мм - черный


Рихтовочные пластины.png

Технология регулировки створок при установке стеклопакетов

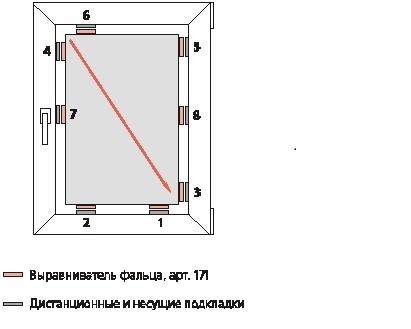

В створку устанавливается рихтовочные пластины для выравнивания фальца в те места, где будут установлены рихтовочные пластины под стеклопакет, на расстоянии 5 см от углов стеклопакета. Стеклопакет устанавливается в створку окна на две подкладки толщиной по 5 мм. №1 и №2. Выравниваем положение стеклопакета в проеме окна при помощи монтажной лопатки и устанавливаем подкладки №3 и №4 толщиной по 5 мм каждая. Вынимаем подкладку №2, при этом весь вес стеклопакета перейдет на подкладку №1. Разблокируем ручку и проверяем работоспособность створки.

Рихтовочные пластины2.jpg

При провисании створки необходимо: •Вставить монтажную лопатку между фальцем рамы и верхом стеклопакета. •Нажимая на стеклопакет переместить верх рамы вверх и установить подкладку №6 необходимой толщины. •Проверить работу створки и при необходимости изменить толщину подкладки №6. •При высоте створки более 1,3 м необходимо установить дополнительные дистанционные подкладки №7 и №8. При их установке толщина подкладок подбирается такой, чтобы не происходило изгиба вертикальных частей створки. Все подкладки фиксируются небольшим количеством силиконового герметика. Это необходимо для того, чтобы не происходило смещения подкладок при установке штапиков и транспортировке. После установке штапиков в обязательном порядке необходимо "осадить" капроновым молотком части створки. Все операции по регулировке створок производят в вертикальном положении на стенде, на объекте - после монтажа изделия в проеме. Подкладки устанавливаются на 50 - 70 мм от внутреннего угла по фальцу, при ширине створки более одного метра можно смещать подкладки до 250 мм от внутреннего угла по фальцу.
