Роликовые направляющие FIRMAX

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Общие характеристики

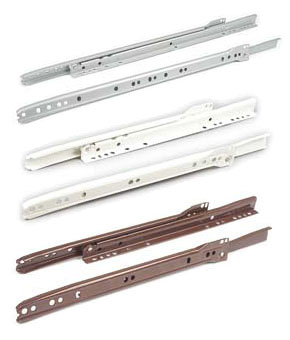

Пет32.jpg 111
  • Материал: сталь
  • Противошумное эпоксидное покрытие ролика
  • Нагрузка до 25 кг
  • Частичное выдвижение
  • Функция самозакрывания



Размер присадки и схема монтажа

Внимание!!! Все роликовые направляющие монтируются в корпус мебельного изделия с отступом 2 мм от края.



Схема расчета деталей мебельного ящика

Внешние габариты выдвигающегося ящика расчитываются из расчета внутренних габаритов корпуса минус 25 мм.

Например:
  • корпус и ящик мебельного изделия сделан из ЛДСП - 16 мм
  • габаритные размеры корпуса мебельного изделия - 500 мм
  • внутренние габариты корпуса =500мм - 32 мм = 468 мм
  • внешние габариты внутренниего ящика = 468 мм - 25 мм = 443 мм
  • в большинстве случаев, при изготовлении выдвижных ящиков с роликовыми направляющими, переднюю и заднию детали выдвижного ящика мебельщики делают вкладными. В данном случае для расчета длины передней и задней детали ящика необходимо из внешних габаритов выдвижного ящика вычесть толщину двух боковых деталей 443 мм - 32 мм = 411 мм

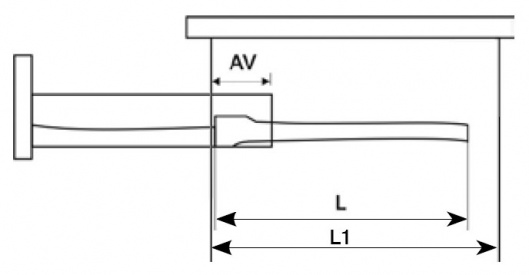

Размер невыдвижной части ящика

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:


Длина L, мм
Длина L1, мм
1AV,1 мм
250
253
84
300
303
84
350
353
84
400
403
84
450
453
94
500
503
103
550
553
111
600
603
121
