В современной мебели не обойтись без выдвижных элементов, такие как ящики, корзины, полки и т.д. Данные элементы принято относить к выдвижным системам, а фурнитура которая обеспечивает выдвижение на языке мебельщиков известны как направляющие. Важно чтобы фурнитура была современной, многофункциональной, долговечной, качественной, удобной, которая обеспечивает тихое открывание и закрывание ящика. Среди видов направляющих для выдвижных ящиков в зависимости от конструкции можно выделить: роликовые, шариковые направляющие, направляющие скрытого монтажа. В данной статье описать функционал и особенности роликовых направляющих и направляющих скрытого монтажа.

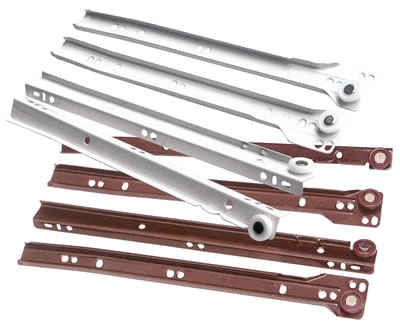

Роликовые направляющие..jpg

Роликовые направляющие

Роликовые направляющие являются одним из самых простых и доступных выдвижных элементов для производства мебели. Они используются практически во всех видах «бюджетной» мебели. Выглядят роликовые направляющие так:

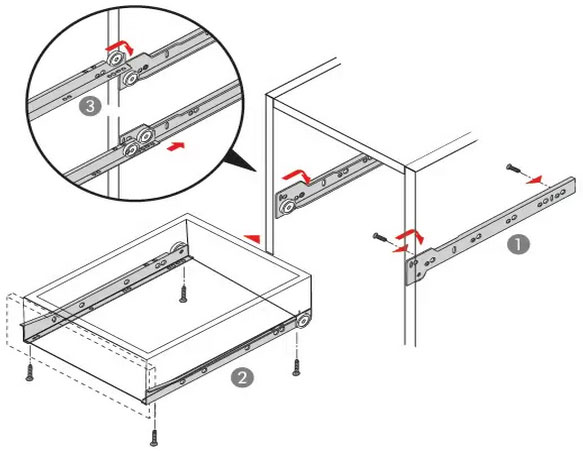

Устанавливка роликовых направляющих.jpg

Конструкция направляющих довольна проста: состоит из 4-х частей из металла 0,7-1,2 мм, покрытых эмалью разных цветов и роликами, которые установлены на всех частях данного механизма. Для изготовления различных видов мебели используются разные по глубине направляющие. Размеры роликовых направляющих от 250 до 800 мм позволяют применять их в любом производимом изделии. Роликовые направляющие имеют ряд преимуществ: плавное качение; отсутствие потребности в смазке; простота установки, а к основным недостаткам я бы отнёс: шумность качения, частичное выдвижение и малая нагрузка до 25 кг. Устанавливаются роликовые направляющие довольно просто с помощью шурупов: 2 части ставятся на корпус, 2 части на дно ящика. Для регулировки зазоров между фасадом и корпусом используются продолговатые отверстия на частях направляющих установленных на корпусе.



Системы скрытого монтажа

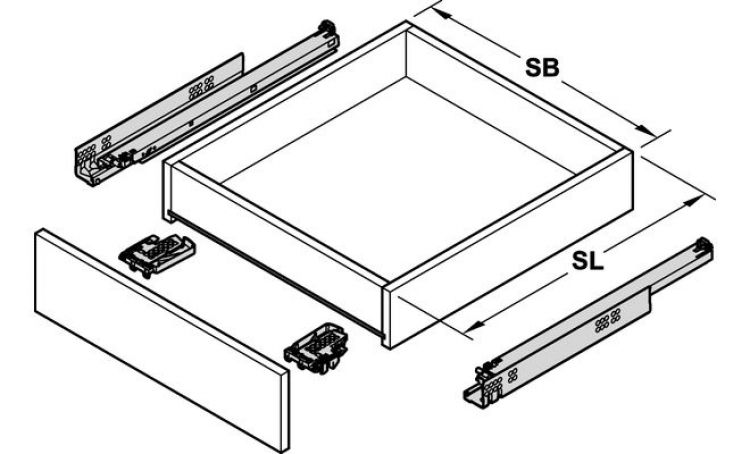

Системы скрытого монтажа.jpg

Направляющие данной системы всё больше и больше набирают популярность среди производителей мебели. Основным плюсом данной фурнитуры является то, что направляющие монтируются под дно ящика и становятся не видимыми для пользователя. Основу данной направляющих составляет шариковый механизм, который позволяет обеспечить плавность хода и полное открывание. Направляющие скрытого монтажа могут оснащаться доводчиком, а также системой обратного открывания. Длина таких направляющих от 250 до 600 мм с динамической нагрузкой до 30 кг. Данный механизм состоит из 2 направляющих, которые устанавливаются на корпус изделия и 2 замков к ним, они прикручиваются к самому ящику. Регулировка фасада у таких ящиков может производится в 2-х, а направляющих нового поколения в 3-х плоскостях с диапазоном +-3 мм.
