Шариковые направляющие FIRMAX

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

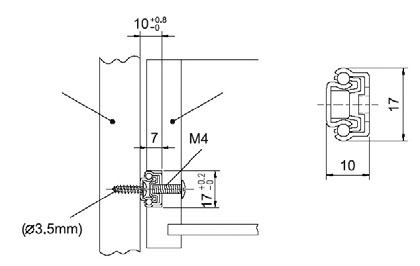

Шариковые направляющие FIRMAX частичного выдвижения


Техническое описание:

  • Материал: сталь оцинкованная
  • Длинна 214 - 342 мм
  • Статическая нагрузка: 10 кг на пару
  • Шариковые опоры: 2 сепаратора шарикоподшипника
  • Монтаж на боковой стенке: путем крепления шурупами
  • Монтаж на выдвижном ящике: путем крепления в паз

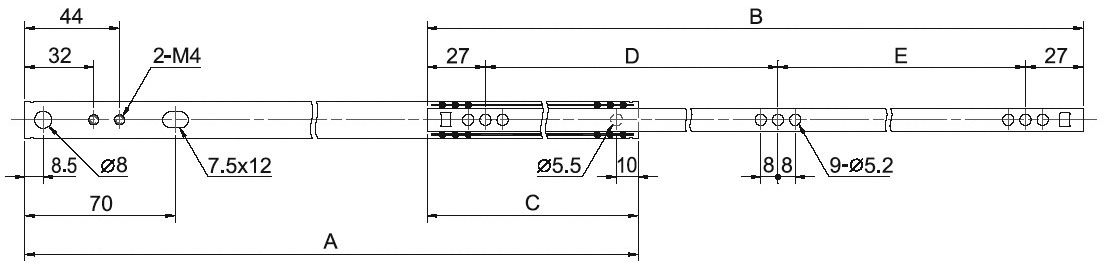

Рабочие и проектируемые размеры:






Длина ящика, мм
 Длина ящика А, мм
 Длина ящика В, мм
 Потеря при выдвижении С
 11111D11111
 11111E11111
350
 214
 214
 80
 160
 -
450
 278
 278
 80
 112
 112
500
 310
 310
 80
 128
 128
550
 342
 342
 80
 144
 144

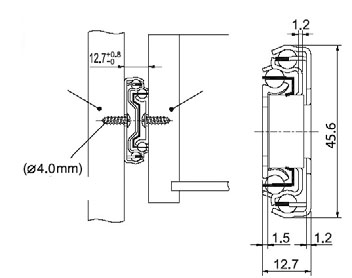

Шариковые направляющие FIRMAX полного выдвижения

 Техническое описание:
  • Материал: сталь оцинкованная
  • Длинна 214 - 342 мм
  • Статическая нагрузка: 10 кг на пару
  • Шариковые опоры: 2 сепаратора шарикоподшипника
  • Монтаж на боковой стенке: путем крепления шурупами
  • Монтаж на выдвижном ящике: путем крепления в паз


Рабочие и проектируемые размеры, схемы присадки:



Схама присадки направляющих к ящику: Схема присадки направляющих к корпусу:
