Шкант плоский

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Описание

Ploskij shkant 0.jpg

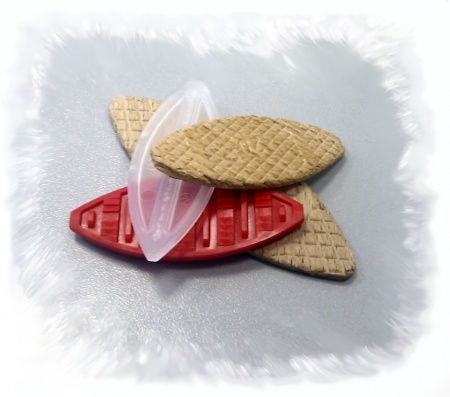

Шкант плоский - это специальная пластина овальной формы предназначенная для установки в место соединения двух деталей. В зависимости от материала изготовления, шканты бывают деревянными и пластмассовыми.

При массовом производстве деревянные шканты изготавливаются из различных пород твердой древесины на специализированном оборудовании и в основном применяют в столярном производстве.

Пластмассовые шканты изготавливаются литьём из ударопрочной пластмассы.

Основная область применения пластмассовых шкантов — соединения деталей сборно-разборной корпусной щитовой мебели.








.


Назначение

Шкант плоский отвечает за точное позиционирование соединения двух изделий относительно друг друга, а так же придания прочности соединению при воздействии на него различных типов нагрузок. По механизму дейстаия и назначению он аналогичен шпонке, штифту и целендрическому шканту, но имеет перед ними существенные преимущества. Обладает более высоким сопротивлением к воздействию внешних сил и обеспечивает более прочное соединение.

Классификация

В зависимости от места установки и размера соединяемых заготовок используются шканты различного размера:
Lamello shkant.jpg
  • размер № 0 - 47*15*4
  • размер №10 - 53*19*4
  • размер №20 - 56*23*4









Способ монтажа

Установка плоского шканта состоит из нескольких этапов:

  • С помощью ламельного фрезера фрезеруются пазы под плоские шканты на заготовках. Размер отверстия выставляется на фрезерной машине под выбранный размер шканта.
Shkant 1.gif

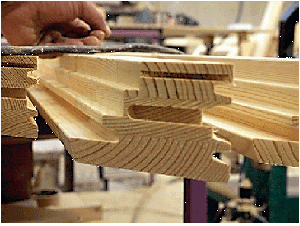

  • Очистить полученный паз от пыли и стружки.
Shkant 2.gif











  • В полученные отверстия тонким слоем наносим клей, преимущественно на боковые стенки отверстия, т.к. в этих местах находится наибольшая площадь контакта шканта с заготовкой.
Ploskij shkant 5.gif

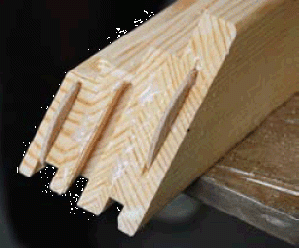

  • Вставить плоский шкант в отверстие до упора.
Ploskij shkant 1.gif

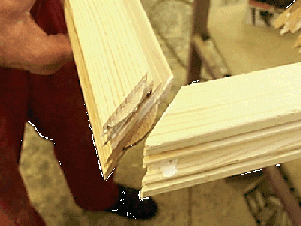

  • Точно совместить соединяемые детали и зафиксировать на время склеивания клея.
Ploskij shkant START.gif













Дополнительная информация

Вклад участников

Артём Кураков

Полезные ссылки

Прайс-лист компании ТБМ

Применение плоских шкантов на примере производства окон по системе "СТАРТ"

Обратная связь Автору
