Шпингалеты фурнитуры INTERNIKA.


Шпингалеты в фурнитуре Internika могут быть трех типов:

  • нижние (поворотно-откидные)
  • верхние
  • штульповые

Нижние и верхние шпингалеты также называют шпингалетами основного запора.

1. Шпингалеты нижние. Предназначены для откидывания створки. Функция откидывания реализуется при работе шпингалета с поворотно-откидной ответной планкой. В свою очередь разделяются на:

  • FFH >1000 мм
  • FFH <1000 мм

2. Шпингалеты верхние. Используются в улучшенной комплектации поворотного окна. Служат для передачи движения на средние запоры. В свою очередь разделяются на:

  • с ограничением поворота ручки на 90 Градусов
  • без ограничения поворота ручки на 90 Градусов

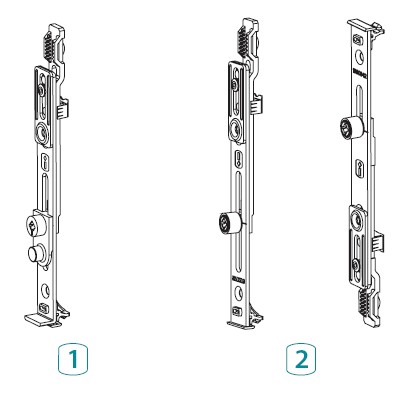

Изображение верхних и нижних шпингалетов основного запора приведено на Рисунке 1, где:

  1. Шпингалет основного запора нижний
  2. Шпингалет основного запора верхний

Рисунок 1. Шпингалеты INT.jpg


3. Шпингалеты штульповые. Могут использоваться вместо штульпового запора на узких (FFB < 700 мм ) штульповых (безымпостных) cтворках для удешевления комплекта фурнитуры.

  • Шпингалет штульповой поворотно-откидной (устанавливается на нижнюю часть створки)
  • Шпингалет штульповой с ответной планкой (устанавливается на верхнюю часть створки)
  • Шпингалет штульповой без ответной планки (используется в случае противолежащей поворотной створки и может быть установлен как сверху, так и снизу створки)

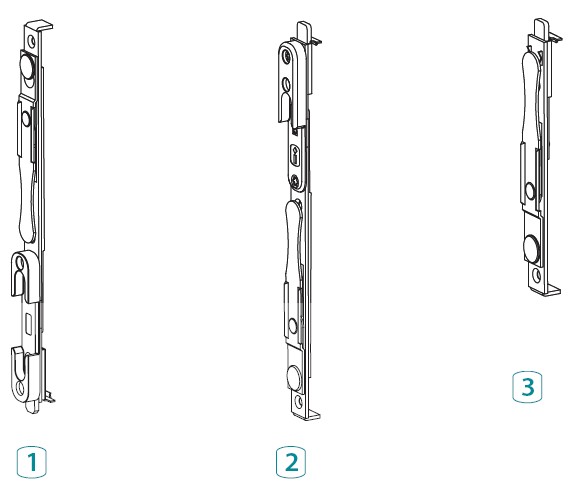

Изображение штульповых шпингалетов приведено на Рисунке 2, где:

  1. шпингалет штульповой поворотно-откидной
  2. шпингалет штульповой с ответной планкой
  3. шпингалет штульповой без ответной планки

Рисунок 2. Шпингалеты штульп.jpg
