Описание

Дверной шпингалет

Дверной шпингалет – механизм, применяемый для фиксирования одной из двух створок двухстворчатой двери. Шпингалет используется для изменения ширины дверного проема между двумя помещениями, учитывая настоящие потребности: дверной проем либо сужается при фиксировании одной из створок, либо расширяется при разблокировании и открывании створки. Принцип работы шпингалета состоит в том, что при приведении в действие рычага шпингалета его штырь(ригель) выдвигается из корпуса шпингалета и входит в отверстие ответной планки, закрепленной сверху от дверного полотна на дверной коробке и (или) снизу на полу, и таким образом створка блокируется. При возврате рычага в начальную позицию штырь (ригель) убирается обратно в корпус шпингалета и зафиксированная створка разблокируется.










Назначение

Используются для фиксирования одной из створок двухстворчатой двери снизу и/или сверху и изменения ширины дверного проема: фиксация створки уменьшает, а разблокирование зафиксированной створки расширяет дверной проем.

Классификация

Шпингалеты могут быть разной длины и при выборе размера важно учитывать высоту двери (особенно при врезке шпингалета в верхней части створки). Распространенные размеры шпингалетов 160 - 400 мм. Ширина 16 или 18 мм. Шпингалеты производятся в нескольких цветовых исполнениях, что позволяет добиться гармоничного сочетания с цветом остальной дверной фурнитуры(петли, нажимные гарнитуры, замки и т.д.) , так и цветом двери.

Способ монтажа

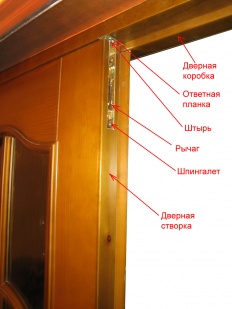

Шпингалет в верхней части двери

Шпингалет монтируется путем врезки со стороны торца дверного полотна вверху и/или снизу. Более распространенным вариантом является размещение шпингалета сверху. В зависимости от расположения шпингалета ответная планка в форме пластины с отверстием под ригель шпингалета монтируется к дверной раме либо сверху, либо снизу. В последнем случае ответная часть может быть выполнена в форме втулки с подпружиненной крышкой (см. рисунок ниже), исключающей попадание грязи и пыли внутрь втулки в процессе эксплуатации шпингалета. Ответная планка может идти в комплекте со шпингалетом или отдельным артикулом.




Ответная планка с подпружиненной крышкой












Дополнительная информация

ГОСТ (ТУ)

На дверные шпингалеты распространяется стандарт ГОСТ 5090-86.
