система сопряжения

- это совокупность размеров (фальцлюфта, ширины наплава и расстояния до оси фурнитурного паза) сопряжения рамного и створочного профиля;

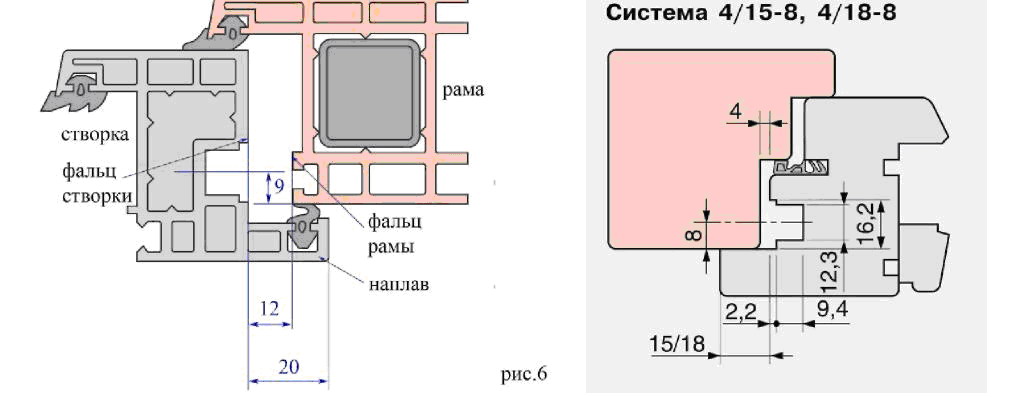

Система сопряжения: фальцлюфт/ширина наплава - расстояние до оси фурнитурного паза

Sistema sopryazheniya.jpg

Система сопряжения: фальцлюфт/ширина наплава - расстояние до оси фурнитурного паза
Например, для ПВХ окон: 12/20-9 - фальцлюфт 12 мм, ширина наплава 20 мм, расстояние до
оси фурнитурного паза 9 мм (рис.6).
Например, для деревянных окон: 12/18-9 - фальцлюфт 12 мм, ширина наплава 18 мм, расстоя-
ние до оси фурнитурного паза 9 мм (рис.6а).
Например, для деревянных окон: 4/15-8 - фальцлюфт 4 мм, ширина наплава 15 мм, расстояние
до оси фурнитурного паза 8 мм (рис.6).

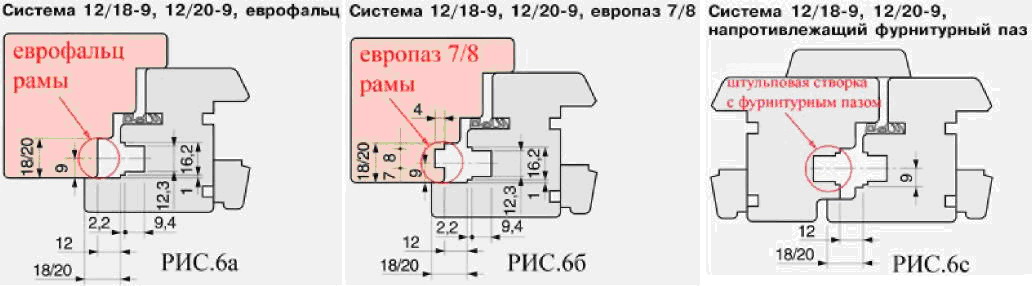

• гладкий фальц (еврофальц, плоский фальц) – это плоский фальц рамы деревянного окна,
может быть шириной 18 или 20 мм (рис. 6а)
• европаз 7/8 или 6/8 – это фальц рамы деревянного окна с пазом шириной 8мм и глуби-
ной 4 мм, расстояние от лицевой поверхности рамы до паза 7 или 6 мм соответственно для европаза 7/8 или 6/8 (рис. 6в )
• напротивлежащий фурнитурный паз – фальц рамы (штульповой створки) окна ПВХ или
деревянного окна с фурнитурным пазом (рис. 6с)

Sistema sopryazheniya novaya.jpg
