Система выдвижных ящиков Firmax Alpha со скрытыми направляющими

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
16

Содержание

Система ящиков Alpha

Yaschik Firmax 300 mm H83mm s dovodchikom belii FRM0458 07.jpg

Ящик Alpha, представленный брендом компании ТБМ «FIRMAX» представляет собой тандембокс (tandembox). Тандембокс - это ящик с металлическими боковинами, дно и задняя стенка которого изготовлены из ДСП.

Комплектность упаковки ящика Alpha

две направляющие скрытого монтажа;

Napravlyaushie skritogo montaza FIRMAX.jpg

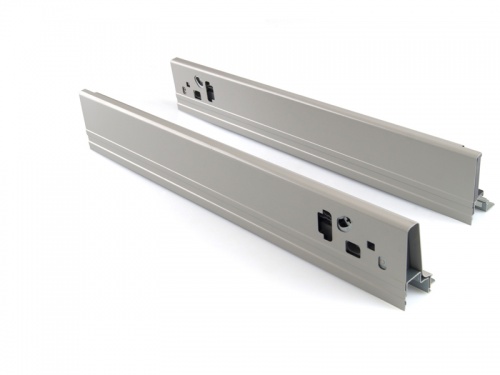

две боковины;

Bokovini FIRMAX serie.jpg

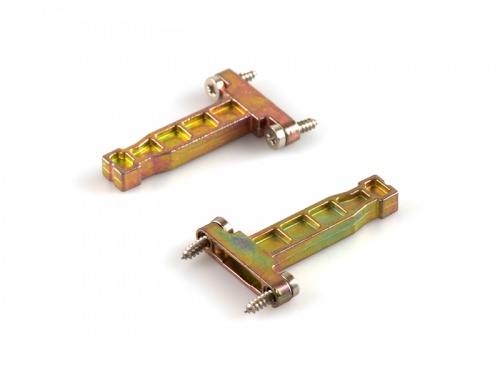

два крепелния фасада;

Krepleniya fasada yashika FIRMAX Alpha.jpg

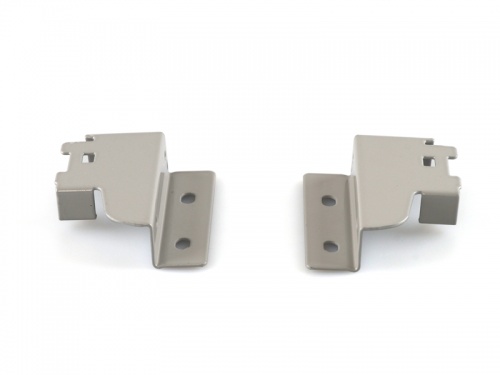

два держателя задней стенки ящика;

Derzhateli fasada FIRMAX Alpha.jpg

две заглушки с логотипом FIRMAX;

Zaglushki FIRMAX.jpg

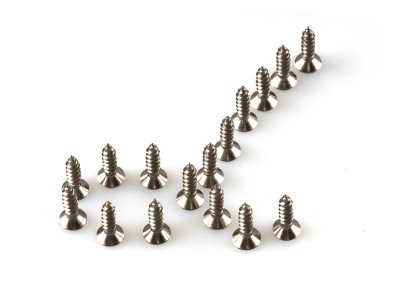

комплект саморезов;

Samorezi alpha.jpg

инструкция на русском языке

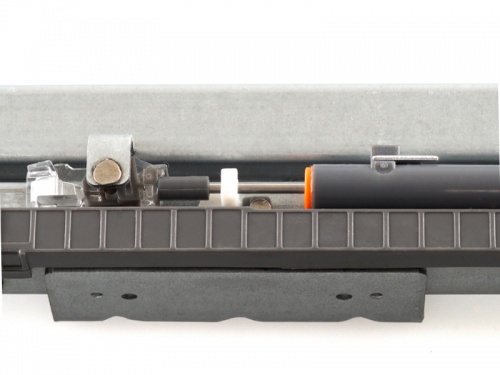

Ящик Alpha базируется на шариковых направляющих скрытого монтажа, с функцией полного выдвижения. Данная особенность поможет вам достать любую вещи из него без всяких усилий. Для удобства в каждую направляющую встроен доводчик с длиной хода 55 мм.

Dovodchik FIRMAX alpha.jpg

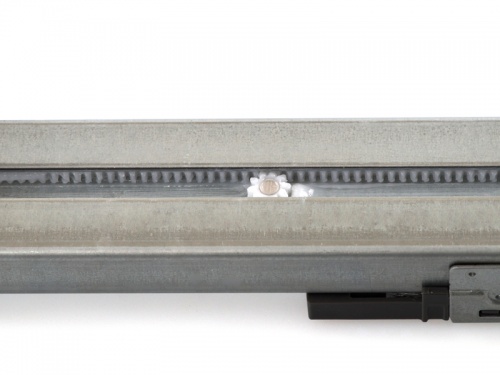

и шестеренчатый механизм синхронизации.

Mechanizm sinkchronizacii.jpg

Использование направляющих такого типа обеспечивает великолепную плавность хода ящика, отсутствие люфтов и бесшумную работу. Установленный обратный демпфер исключит шум при полном выдвижении ящика. Боковины ящика изготовлены из металла высотой 83 мм и толщиной 0,6мм , и содержат механизмы регулировки фасада по вертикали (3,6 мм) и горизонтали (1,7 мм) которые исключат вероятность неточности монтажа.

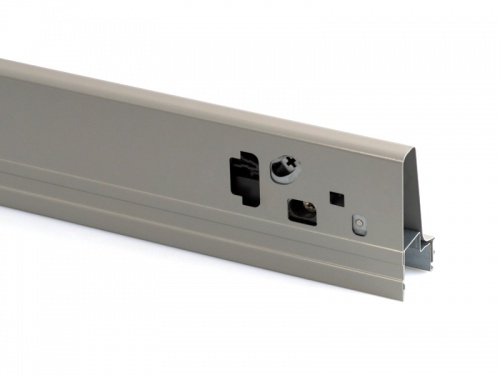

Bokovina FIRMAX alpha.jpg

Фирменные заглушки предназначены для скрытия всех регулировочных механизмов и придания эстетичного вида. Благодаря своей конструкции держатели, соединяющие заднюю стенку ящика и боковины, ускорят процесс сборки ящика. Данные ящики способны выполнять свои функции при нагрузке до 30 кг при 80000 циклов открытия/закрытия.

Классификация Ящиков

Ящики FIRMAX Alpha представлены в двух цветах:

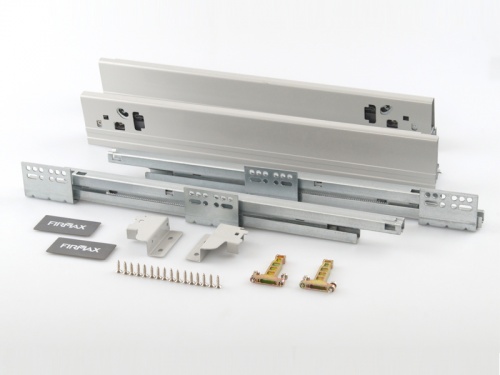

Serebristij komplekt.jpg

серебристый

Belij komplekt.jpg

белый

Размерный ряд:

  • 250мм;
  • 270мм;
  • 300мм;
  • 350мм;
  • 400мм;
  • 450мм;
  • 500 мм.

Дополнительные аксессуары:

В Торговой программе компании ТБМ представлен широкий ассортимент дополнительных аксессуаров для тандембокса FIRMAX Alpha для всех стандартных размеров ящика:

- соединители задней стенки ящика

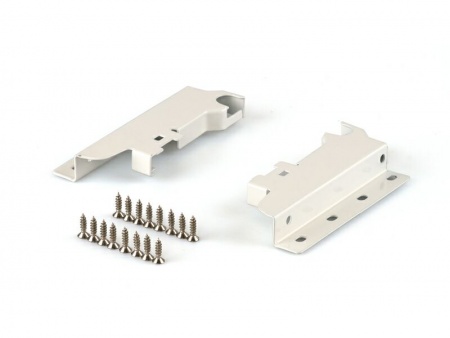

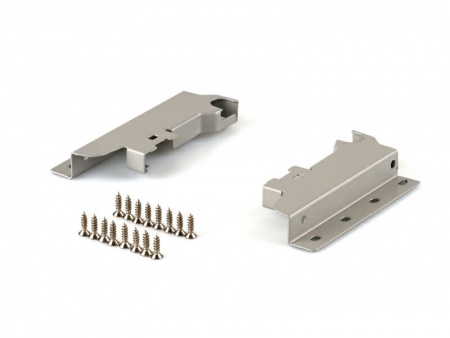

для одного рейлинга

R Soedinit zad sten DSP d1go relinga Firmax belii LR FRM0455 07.jpg R Soedinit zad sten DSP d1go relinga Firmax serebr LR FRM0455.jpg

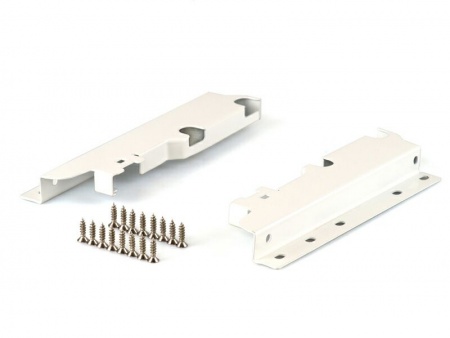

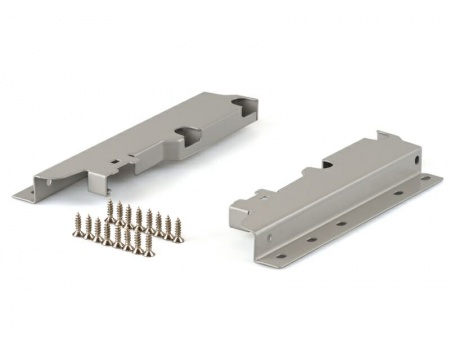

для двух рейлингов

R Soedinit zad sten DSP d2h relingov Firmax belii LR FRM0456 07.jpg R Soedinit zad sten DSP d2h relingov Firmax serebr LR FRM0456.jpg

- рейлинги

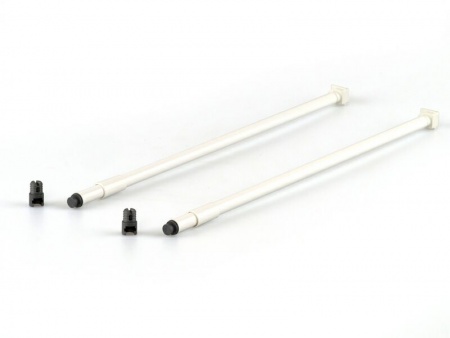

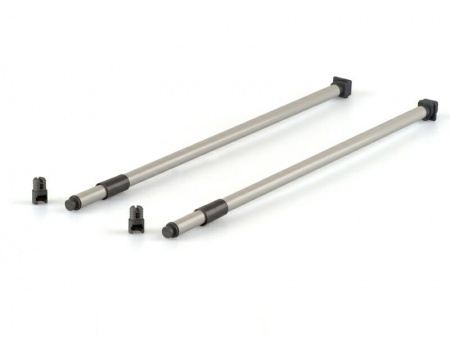

R Relingi prodol Firmax glub 270mm c krepl pod muftu belii FRM0469 07.jpg R Relingi prodol Firmax glub 350mm c krepl pod muftu serebristii FRM0459.jpg

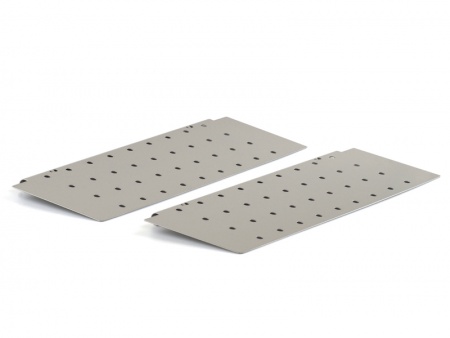

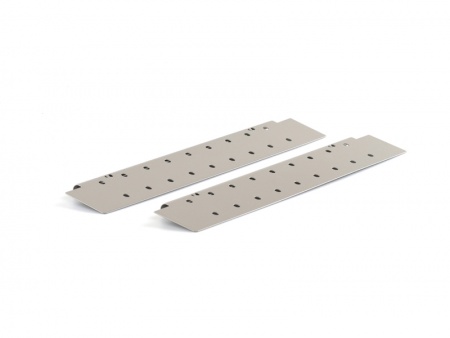

- надставки

Nadstavki3.jpg Nadstavki4.jpg

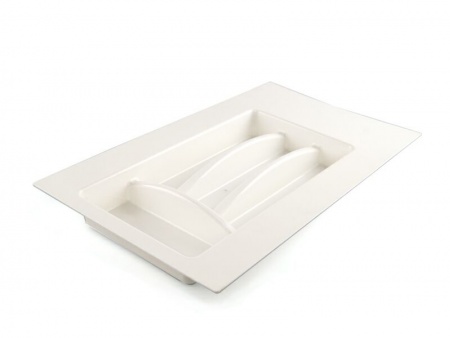

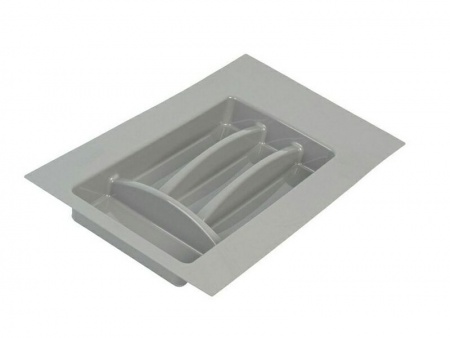

- лотки

R Lotok dstolovih priborov Firmax Alpha baza 300350mm belii FRM0491 07.jpg R Lotok dstolovih priborov Firmax Alpha baza 300350mm serii FRM0491.jpg

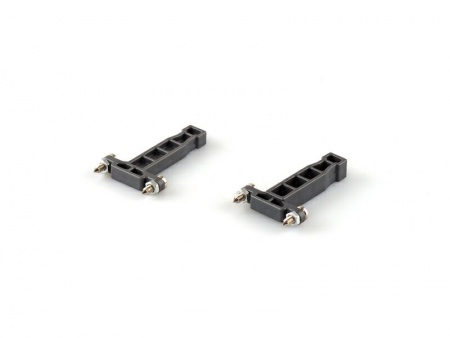

- шаблоны для сборки

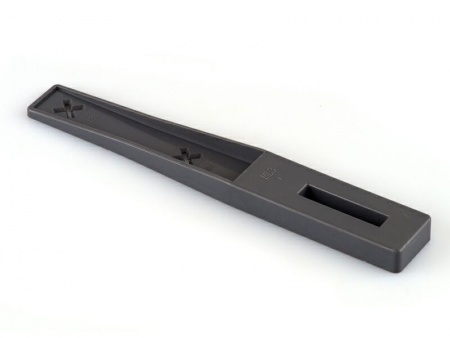

R Shablon dlya montazha fasada yaschika Firmax2 chasti lev prav serii FRM0485.jpg R Shablon dlya montazha relingov k fasadu yaschika Firmax serii FRM0486.jpg

- разделители внутреннего пространства ящика

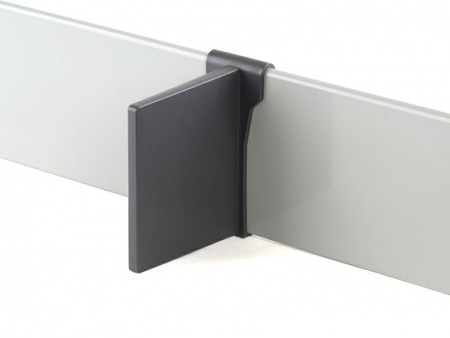

продольный

R Razdelitel prodolnii d yaschika Firmax serii FRM0483.jpg

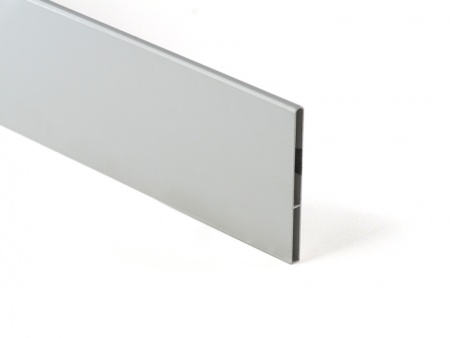

поперечный

R Poperechnii razdelitel d yaschika FirmaxL2000 mm serebristii FRM0480.jpg

Схемы присадки и сборки отдельных элементов

Схема присадки направляющих и формула расчета минимальной глубины корпуса

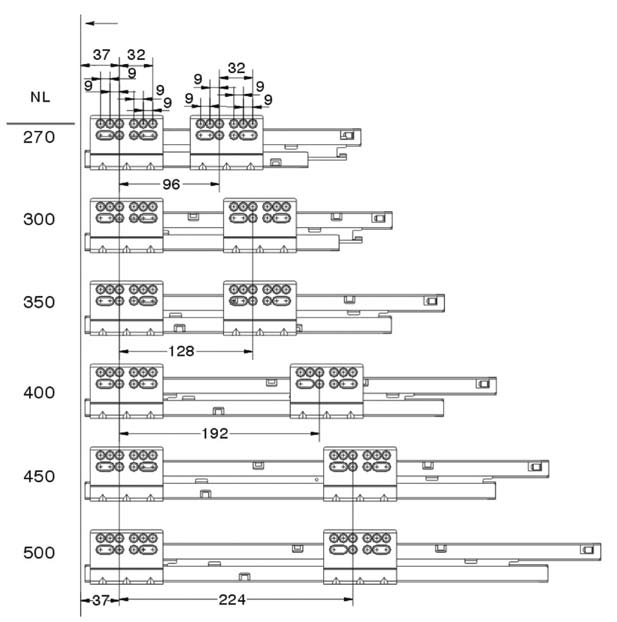

Схема присадки направляющих:




Расчет минимальной глубины корпуса:
LT=NL+3


LT - минимальная глубина корпуса для установки ящика
NL - длина ящика






Установочные размеры ящика, схема расчета размеров деталей ящика из ДСП

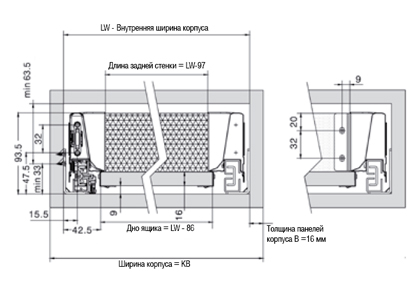

Установочные размеры ящика:













Схема расчета размеров задней стенки и дна ящика:
Схема присадки фасада:







Последовательность сборки, монтажа и демонтажа


Полезные ссылки

Система ящиков FIRMAX Alpha

Руководство по установке ящиков FIRMAX Alpha
