Система выдвижных ящиков Firmax Slimline (Фирмакс Слимлайн) – это система, производства компании Firmax, представленных компанией ТБМ. На ряду с уже известными и популярными моделями, Firmax Newline [Фирмакс Ньюлайн][1], Firmax Alpha [Фирмакс Альфа][2] и Firmax Ten [Фирмакс Тен][3], компания выпустила новую марку системы Firmax Slimline [Фирмакс Слимлайн].




Sistema vidvizjnih yashikov Firmax Slimline fasad.jpg





Комплектация ящика Firmax Slimline [Фирмакс Слимлайн]

1. Набор боковин в цвет.

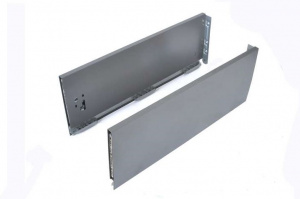

Набор боковин










2. Набор направляющих скрытого типа: плавного закрывания Soft-Close [Софт-Коуз] или открывание при нажатии на фасад Push-to-Open [Пуш-ту-оупен].

3. Набор фиксаторов направляющих.

4. Набор крепежа для держателей фасада.

5. Набор держателей фасада.

6. Набор заглушек с логотипом Firmax.

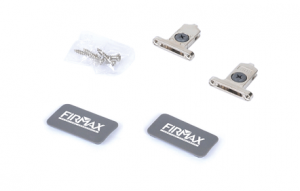

Наборы держателей и крепежа фасада











Особенности Firmax Slimline [Фирмакс Слимлайн]:

• Толщина стенки размером 13мм, для наиболее эффективного использования внутреннего места изделия;

• Толщина боковины с прямыми стенками, создает больше полезного пространства внутри изделия;

• Взамен привычных серого и белого цветов, Firmax Slimline выполнены в цвете «антрацит» и «перламутровый».

• Направляющие скрытого типа полного выдвижения, обеспечивают неограниченный доступ к содержимому внутреннего пространства;

• Выбор способа открывания между плавным выдвижением Soft-Close [Софт-Коуз] и выдвижением при нажатии на фасад Push-to-Open [Пуш-ту-оупен], даёт возможность создания дизайна без ручек в стиле «Контемпорари» (современный стиль).

Технические характеристики Firmax Slimline [Фирмакс Слимлайн]:

• Встроенная в боковины изделия регулировка, позволяет произвести ее как в горизонтальной и вертикальной плоскости, так и по углу наклона фасада.

• Укомплектована, подтвержденными сертификатом рассчитанными на 60000 циклов эксплуатации при весе в 40 кг, направляющими скрытого типа Firmax 3D Control [Фирмакс 3Д контрол].

• Гарантия 5 лет (примерно 32 цикла эксплуатации в день).

• Боковые стенки изделия предлагаются в нескольких самых популярных размерах 89 мм, 121 мм и 185 мм.

• Толщина боковин–13мм.

• Динамическая нагрузка до 40кг.

• 3D регулировка

• Взаимозаменяемы при условии одинаковой внутренней ширины базы.

• Возможность регулировки, позволяющие устранить неточности возникшие во время изготовления изделия, а так же зазоры между соседними фасадами.

• В каждую направляющую добавлен шестеренчатый механизм синхронизации, который обеспечивает прекрасную плавность хода и уменьшения бокового люфта ящиков.

Схема сбора, регулировки и демонтажа Firmax Slimline [Фирмакс Слимлайн]:

Схема показана на примере ящика высотой 89мм

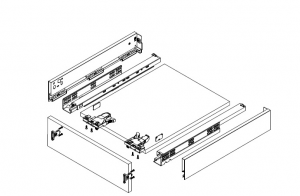

Схема сбора











Отсутствие фрезеровки дна ящика является неоспоримым преимуществом при раскрое деталей, необходимых для ящика. Синхронизатор позволит плавно открывать изделие и компенсировать боковые люфты ящика.

Инструкция по монтажу стандартного ящика Firmax Slimline:

Инструкция для монтажа показана на примере ящика высотой 89мм.

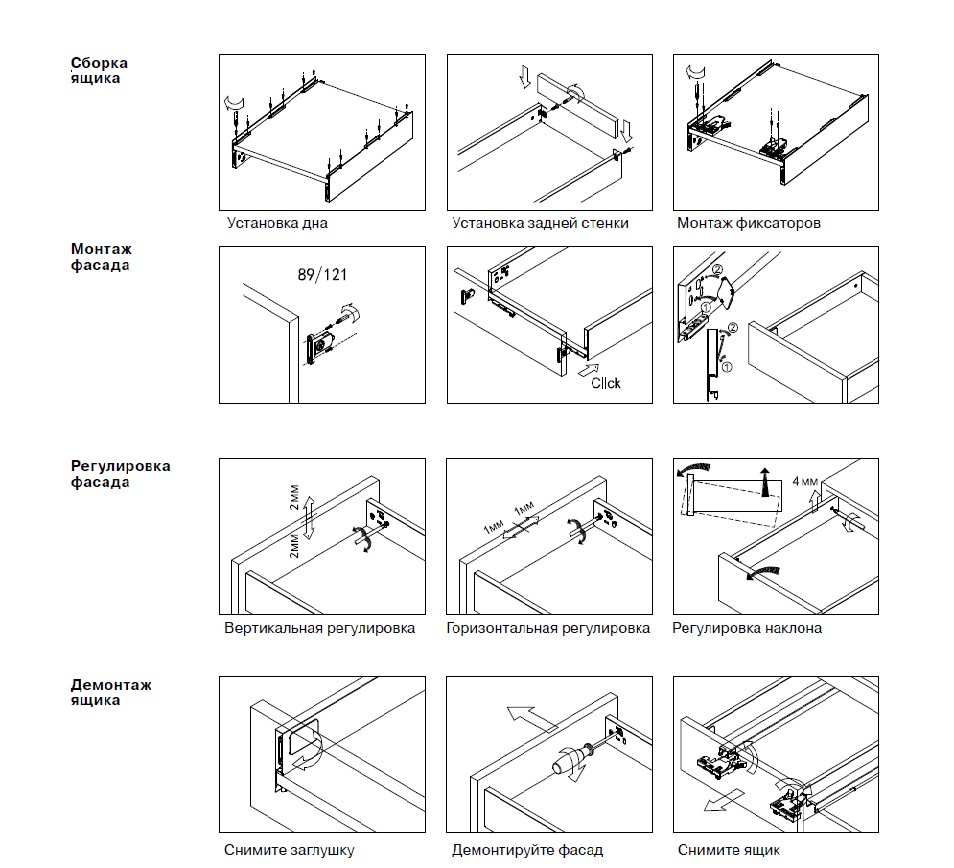

Инструкция по монтажу

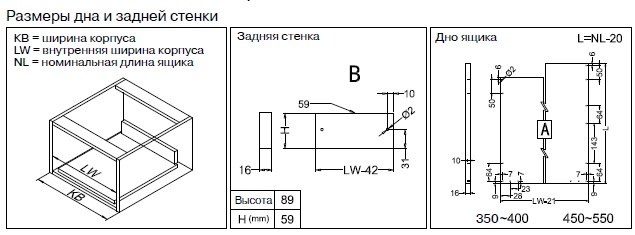

Размеры низа и тыльной стенки ящика:

Размеры


Где КВ – ширина корпуса и LW – внутренняя ширина корпуса.


Расчет размера дна ящика L=NL-20,


где NL – номинальная ширина корпуса.

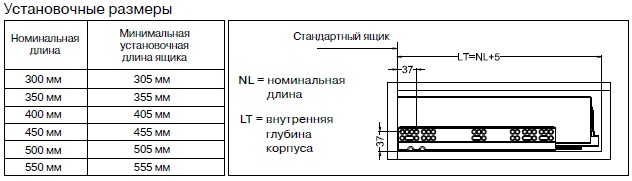

Размеры для установки:

Размеры



Как рассчитать внутреннюю глубину корпуса:


LT=NL+5, где NL – номинальная ширина корпуса,


а LT – внутренняя глубина корпуса.

Крепление задней стенки:

Размеры



Где LW-внутренняя ширина корпуса.

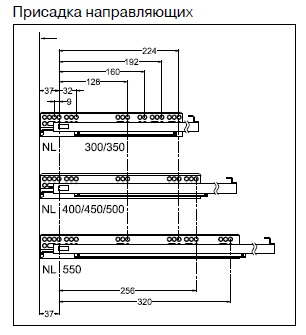

Крепление направляющих:

Размеры

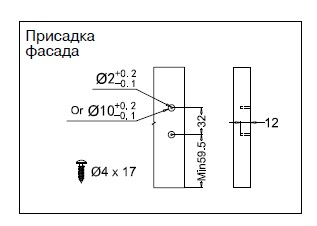

Крепление фасада:

Размеры
