Системы автоматического управления электроприводами

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

Виды систем

Системы автоматического управления электроприводами применяются в следующих случаях:


  • Необходимо  автоматически закрыть открытые окна, фрамуги и люки во время дождя или сильной ветровой нагрузки (погодная устанока)
  • Для поддержания определенного температурного режима внутри помещения и проветривания без участия человека (система проветривания)
  • Дла автоматического открывания люков дымоудаления во время пожара (система дымоудаления).
  • Для дистанционного управления одной или несколькими створками (дистанционное управление)

В состав погодной установки входят:

1. Исполнительный механизм , представляющие собой электроприводы различных типов в зависимости от конструкции и назначения окна, фрамуги или люка. Устанавливается один или несколько приводов.

2.Датчик дождя, ветра

3. "Погодная станция" - электрический блок, который контролирует состояние датчиков ветра или дождя и выдает команду "закрытие"  исполнительным механизмам через блок управления.

4. Блок управления

5.Аккумуляторная батарея резевного питания.

В данных системах так же реализуется режим принудительного закрывания и открывания створок по желанию человека.

В состав системы проветривания входят:

1. Исполнительный механизм, представляющие собой электроприводы различных типов в зависимости от конструкции и назначения окна, фрамуги или люка. Устанавливается один или несколько приводов.

2.Датчик температуры

3.Блок управления

4.Аккумуляторная батарея резервного питания

В данных системах так же реализуется режим принудительного закрывания и открывания створок по желанию человека.

В состав системы дымоудаления входят:

1. Специальный исполнительный механизм, оснащенный системой защиты от обратного хода.

2.Датчики температуры , дыма или комбинированные датчики температуры и дыма.

3. Блок управления.

4.Аварийная кнопка

5. Аккумуляторная батарея резервного питания.

В данных системах так же реализуется режим принудительного закрывания и открывания створок по желанию человека.

В систему дистанционного управления входят:

1. Исполнительный механизм, представляющие собой электроприводы различных типов в зависимости от конструкции и назначения окна, фрамуги или люка. Устанавливается один или несколько приводов.

2.Пульт дистанционного управления

3.Приемник сигналов от пульта дистанционного управления

4.Стационарный переключатель

5. Блок питания  приемника сигналов ( используется в случае, когда приемник сигналов имеет напряжение питания отличное от напряжения в сети).


Описание

Назначение погодной системы:

Предназначена для принудительного дистанционного открывания и автоматического закрывания створок окон, фрамуг и люков при сильном дожде или при сильном ветре. Датчики дождя или ветра устанавливаются снаружи здания на уровне расположения створок или на крыше. Датчик дождя или ветра формирует сигнал, который приходит на погодную станцию, передающую команды на исполнительные механизмы (автоматические привода) через блок управления.

Напряжение питания погодной станции и исполнительных приводов 24В постоянного тока. Блок управления - преобразует сигнал от погодной станции в управляющий сигнал "откытие" или "закрытие" непосредственно исполнительным механизмам. Как правило, блок управления дополнительно выполняет роль преобразователя напряжения, преобразуя напряжение сети 220 В переменного тока в рабочее напряжение исполнительных механизмов 24 В постоянного тока. В случае отключения подачи электроэнергии в здании аккумуляторная батарея обеспечивает бесперебойную работу системы.

Pogodnaya stantsiya.JPG

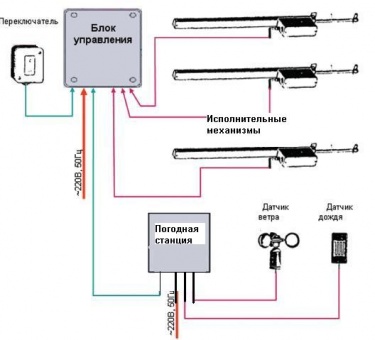

Функциональная схема погодной станции


Назначение системы проветривания

Система проветривания служит для автоматического поддержания заданной температуры в помещении, а так же для атоматического проветривания помещений без участия человека.

Основным элементом системы служит термостат, который может настраиваться на определенную температуру. При повышении заданной температуры в помещении или при ее понижении датчик термостата формирует сигнал, который через блок управления дает команды на закрытие или открытие окон или фрамуг исполнительным механизмам.



Назначение системы дымоудаления

Система дымоудаления служит для автоматического открытия люков дымоудаления во время пожара. Элементом, дающим команду на открытие люков, является оптический датчик дыма, датчик температуры или комбинированный датчик дыма и температуры. При задымлении или повышении температуры внутри помещения датчик формирует сигнал, который поступает на блок управления. Блок управления подает сигнал  исполнительным механизмам на открытие люков. Аккумуляторная батарея служит  источником бесперебойного питания в случае отключения электроэнергии в здании. Открытием и закрытием люков можно управлят , используя выносной переключатель или переключателем, установленным на блоке управления. Дополнительно можно устанавливат  термостат для автоматического проветривания помещений.

Dimoudalenie Giesse.JPG

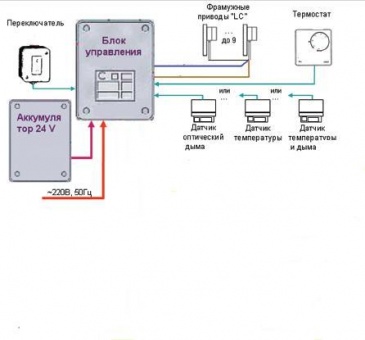

Функциональная схема системы дымоудаления

В систему дымоудаления можно итегрироват и погодную установку:

Dimoudalenie i pogoda Giesse.JPG
Функциональная схема системы дымоудаления , совмещенной с погодной установкой


Назначение системы дистанционного управления

Система дистанционного управления служит для обеспечения удобства управления работой исполнительных механизмов привода створок, фрамуг и люков.

Рабочий сигнал формируется одноканальным или четырехканальным беспроводным мини-пультом. Сигнал от мини-пульта поступает на приемник сигналов, который коммутируется  непосредственно с исполнительными устройствами.

Radioupravlenie Giesse.JPG
Функциональная схема системы дистанционного управления


Возможна коммутация приемника сигналов с блоком управления погодной станции или с блоком управления системы дымоудаления или погодной станции.


Radioupravlenie s blokom Giesse.JPG
Функциональная схема системы дистанционного управления с блоком управления


Дополнительная информация

Системы автоматического управления могут комбинироваться друг с другом. Дополнительную информацию можно получить по ссылке по ссылке
