Скрытая стяжка BLU-12

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Описание

Скрытая стяжка BLU-12 [1] - это совершенно новый, революционный подход к сборке мебели. Больше нет необходимости приобретать комплект крепежа из нескольких частей. Скрытая стяжка BLU-12 позволяет сократить время сборки изделий до 80%, ее можно устанавливать в части изделия непосредственно на производстве. Она позволяет сделать мебель более привлекательной за счет небольшого видимого монтажного отверстия – всего 6 мм.

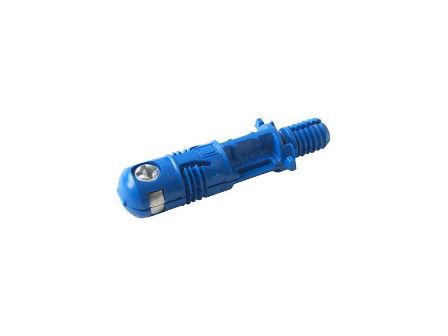

Styazhka skritaya BLU12 H53 d12mm cinkovii splavplastik krest FGV BLC0012 001.jpg

Подходит для плит ЛДСП, толщиной от 16 мм до 30 мм

Монтаж

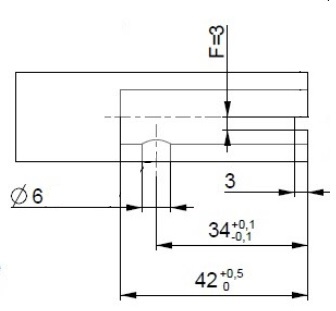

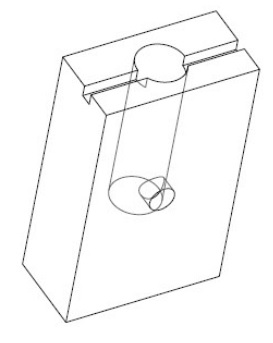

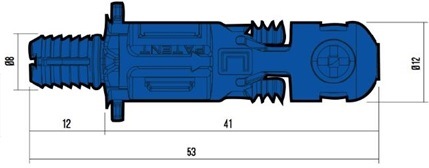

Для того, чтобы смонтировать BLU-12 необходимо в торце горизонтальной части изделия сделать глухое отверстие диаметром 12 мм, глубиной 42 мм и сделать паз 3 мм. Также необходимо в пласти сделать монтажное отверстие 6мм. В боковине необходимо сделать глухое отверстие диаметром 8 мм и глубиной 13 мм.

BLU схема.jpgBLU схема 2.jpgBLU схема0.jpg

BLU схема 3.jpg

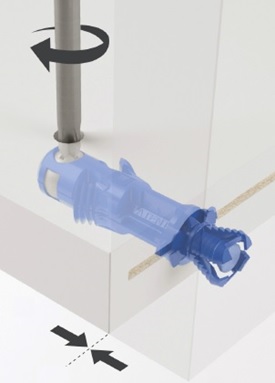

Для того, чтобы соединить части изделия необходимо повернуть эксцентрик на 135 градусов.Зазубренные крылья на теле стяжки, которые раскрываются в момент поворота эксцентрика, обеспечивают стабильное и прочное соединение частей изделия.

BLU in.jpg
