Специальные шурупы и саморезы

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

Рамные шурупы

Рамный шуруп.jpg

Рамные шурупы изготавливаются специально для установки в рамные (фасадные) дюбели. Особенностью этих шурупов является специальная низкая резьба. Рамные крепления призваны выдерживать очень высокие нагрузки, в том числе и изгибающие моменты, поэтому шурупы должны обладать большой прочностью. Низкая резьба с крупным шагом дает возможность иметь большой диаметр стержня шурупа (внутренний диаметр резьбы) и, следовательно, высокую изгибную прочность. Надежность крепления на выдергивание при этом обеспечивается достаточно большой длиной как самого шурупа и предназначенного для него дюбеля, так и длиной резьбовой его части. Рассматриваемые шурупы поставляются производителем в комплекте с дюбелем и являются конструктивной парой. Отдельно шурупы потребителям пратически не предлагаются. Применение шурупа с другими дюбелями или для других креплений не разумно, ибо может существенно снизить прочность крепления. Учитывая большие размеры шурупа и значительные усилия на их закручивание, они производятся с наиболее энергоемкими головками и шлицами: шестигранная головка, потайная головка с шлицами Pozidrive (больших номеров) или Torx, комбинированными (шестигранник + Torx). Изготавливаются оцинкованными, чаще желтопассивированными.

Шурупы (винты) для строительных лесов

Шуруп для лесов.jpg

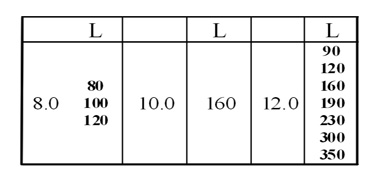

Таблица шурупов.jpg

Шурупы (винты) для строительных лесов конструктивно близки к рамным шурупам, но вместо головки на них выполнена проушина (кольцо) для крепления лесов, выдерживающая большие нагрузки. Предназначены для установки в специальные дюбели, причем, если дюбели для строительных лесов являются одноразовыми, то шурупы удаляются после окончания строительно- монтажных работ и снятия лесов (дюбели остаются в стенах, а отверстия закрываются специальными заглушками) и могут использовать вторично. Поэтому дюбели и шурупы предлагаются потребителям отдельно, но размеры их должны быть согласованы. Выпускаются оцинкованными или желтопассивированными.

Шурупы-гвозди

Шурупы гвозди.jpg

Шурупы-гвозди для сквозного монтажа устанавливаются в специальные гвоздевые дюбели и обеспечивают быстрое крепление (монтаж) конструкций, при котором шуруп не вкручивается, а забивается. При необходимости демонтажа он выкручивается как обычный шуруп. Это достигается за счет особой конструкции несимметричной резьбы и острого гладкого наконечника. Использование шурупа-гвоздя в обычном распорном или универсальном дюбеле не рекомендуется, поэтому такие шурупы предлагаются потребителю только в комплекте с соответствующим дюбелем. Головка шурупа обычно потайная со шлицем Pozidrive, покрытие цинковое или желтопассивированное.

Мебельные шурупы


Среди всего многообразия мебельных шурупов можно остановиться на специфическом шурупе – винт- стяжка Confirmat. Этот шуруп (винт-конфирмат, «евро- винт») выпускается трех основных диаметров, из которых чаще используемым является диаметр 7.0 мм. Особенности этих крепежных деталей: тупой наконечник (бывает и заостренный, но редко), крупная резьба, специальная цилиндрическая утапливаемая головка с буртиком «в потай», шлиц в виде внутреннего шестигранника (может быть шлиц Pozidrive).Выпускаются с различными покрытиями: оцинкованные, желтопассивированные, латунированные, оксидированные. В мебельном производстве применяется также ряд своеобразных шурупов чаще всего с тупыми концами и крупной резьбой, приспособленной для ДСП, и специфическими головками – уменьшенными потайными, плоскими, плоско-потайными и т.д.  К шурупом можно отнести винты-самонарезы по DIN 7500-C (полусферическая головка), DIN 7500-M (потайная головка). Для них характерна мелкая резьба с нарезающими свойствами, тупой наконечник, шлиц Pozidrive. Они используются для крепления к материалам средней твердости – пластмассы, алюминиевые сплавы и т.п. При первом завинчивании эти крепежные детали нарезают в предварительно подготовленном отверстии метрическую резьбу. Выпускаются оцинкованными с диаметрами 3.0, 4.0, 5.0, 6.0 мм различных длин.

Шуруп-шпилька

Шуруп шпилька-1.jpg С определенной натяжкой к шурупам можно отнести специальные крепежные изделия для привинчивания, подвешивания и т.п. различных деталей и устройств. Так для крепления в строительстве различных деталей с метрической резьбой, например, трубных хомутов или сантехнического оборудования, используются шурупы-шпильки (шурупы- винты). Которые с одного конца выполнены как шурупы с крупной резьбой и острым наконечником, а с другого нарезку со стандартной метрической резьбой с крупным шагом. В средней части эти детали имеют шестигранник для вворачивания шурупа в дюбель. Выпускаются в основном двух диаметров: М8 и М10, различной длины: 60, 80, 100, 120, 140 (для М10) мм. Покрытие - цинковое.

Крюки-шурупы


Для различных подвесов выпускаются крюки- шурупы, как Г-образные, так и С-образные или О- образные (с проушиной). Номенклатура размеров крюков и проушин, длин этих крепежных изделий, диаметров резьбовой части (и, как следствие, расчетных нагрузок), наличия и расположения стопорной шайбы весьма обширна. Сложившихся стандартов на размеры нет, и каждый производитель предлагает потребителю свой размерный и конструктивный ряд крюков. При этом крюки могут поставляться на рынок как в комплекте с дюбелем, так и без него. Для установки обычно используются распорные или универсальные дюбели.

Вклад участников

Колупаев Серегей Викторович

Источник

Автор - Клементьев С. В., кандидат технических наук, доцент
