Статья описывает стандартные типы  открывания алюминиевых окон.


Типы открываний алюминиевых окон

Поворотное открывание алюминиевого окна

ПОВОРОТНОЕ– окно, створка которого может совершать поворот относительно одной вертикальной оси, размещённой с края. Комплект фурнитуры на данные окна состоит из ручка, петли, пятка-опора, точки запирания, элемент микропроветривания (не обязателен), ограничитель открывания (не обязателен), тяга фурнитурная.

700px

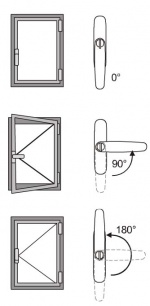

Pov okon tipy okon2.jpg
Принцип действия:
- окно «заперто», ручка находится в вертикальном положении «вниз», цапфы запоров находятся в зацеплении с ответными планками, тем самым препятствуют открытию окна и осуществляют прижим створки к раме, весовая нагрузка распределяется на петли и пятку;


- окно «открыто», ручка находится в горизонтальном положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, весовая нагрузка распределяется на петли;


- окно в режиме «микропроветривание»:

** вариант №1: ручка находится в вертикальном положение «вверх» положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, одна запорная цапфа находится в зацеплении с ответной планкой микропроветривания, весовая нагрузка распределяется на петли;
** вариант №2: в фурнитурную обвязка вводят дополнительный элемент микропроветривания (видимый или скрытый) который регулирует угол откидывания окна в положении «открыто».



Поворотно - откидное открывание  алюминиевого окна

ПОВОРОТНО-ОТКИДНОЕ - окно, створка которого может совершать поворот относительно двух осей вертикальной и нижней горизонтальной, размещённых с края. Комплект фурнитуры на данные окна состоит из ручка, ножницы поворотно откидные (могут быть с режимом микровентиляции), дополнительные ножницы (ставят при ширене окна более 1200мм), петли, пятка-опора, точки запирания, ограничитель открывания (не обязателен), элементы микропроветривания (не обязательно), тяга фурнитура.

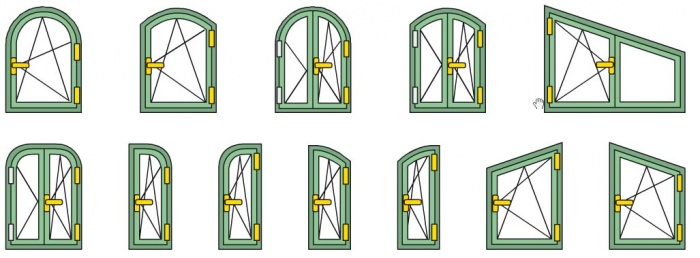

P-o tipy.jpg



Принцип действия: - окно «заперто», ручка находится в вертикальном положении «вниз», цапфы запоров находятся в зацеплении с ответными планками, тем самым препятствуют открытию окна и осуществляют прижим створки к раме, весовая нагрузка распределяется на петли и пятку;

Po tipy 2.jpg

- окно «открыто», ручка находится в горизонтальном положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, весовая нагрузка распределяется на петли;


- окно «откинуто», ручка находится в вертикальном положение «вверх» положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют откидыванию окна, весовая нагрузка распределяется на петли и пятку, откидывание осуществляется за счет нижней петли с одной стороны и шпингалета с противоположной;
- окно в режиме «микропроветривание»:

** вариант №1: ручка находится под 45 градусов к вертикали (между положениями открыто и откинуто), цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, одна запорная цапфа на ножницах находится в зацеплении с ответной планкой микропроветривания, весовая нагрузка распределяется на петли и пятку;
** вариант №2: в фурнитурную обвязка вводят дополнительный элемент микропроветривания (видимый или скрытый) который регулирует угол откидывания окна в положении «ОТКИНУТО»

Фрамужное открывание алюминевых окон

ФРАМУГА - окно, частный случай поворотного окна, створка которого может совершать поворот относительно одной горизонтальной оси, размещённой с края. Фрамуги бывают верхнего и нижнего подвеса. Комплект фурнитуры на данные окна состоит из ручка, петли, ограничители открывания, точки запирания, элементы микропроветривания (не обязательно), тяга фурнитурная.  Бывают как нижнего подвеса так и верхнего, в зависимости от подвеса меняется ограничитель открывания.

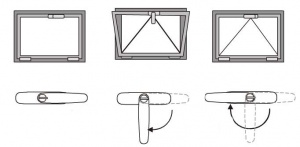

Framuga tipy.jpg
Принцип действия:
- окно «заперто», ручка находится в горизонтальном положении, цапфы запоров находятся в зацеплении с ответными планками, тем самым препятствуют открытию окна и осуществляют прижим створки к раме, весовая нагрузка распределяется на петли;


- окно «открыто», ручка находится в горизонтальном положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, весовая нагрузка распределяется на петли;


- окно в режиме «микропроветривание»:
** вариант №1: ручка находится в горизонтальном положение, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, одна запорная цапфа находится в зацеплении с ответной планкой микропроветривания, весовая нагрузка распределяется на петли;
** вариант №2: в фурнитурную обвязка вводят дополнительный элемент микропроветривания (видимый или скрытый) который регулирует угол откидывания окна в положении «открыто».

Элементы фурнитуры

Ручка – элемент оконной фурнитуры, предназначена для преобразования вращательного движения рукоятки в поступательное движение фурнитурной тяги;

Петли – элемент оконной фурнитуры, предназначены для осуществления вращения окна вокруг вертикальной или горизонтальной неподвижной оси, восприятия весовой нагрузки и передачи её на неподвижные части окна, осуществления прижима створки к раме;

Точка запирания - элемент оконной фурнитуры, предназначен для осуществления прижима створки к раме;

Пятка-опора - элемент оконной фурнитуры, предназначен для восприятия весовой нагрузки в режиме закрыто или откинуто, выполняет функцию приподнимания створки при закрытии окна;

Точка запирания - элемент оконной фурнитуры, предназначен для осуществления прижима створки к раме;

Ограничитель открывания - элемент оконной фурнитуры, предназначен для ограничения откидывания или поворота створки;

Ножницы поворотно откидные - элемент оконной фурнитуры, предназначен для ограничения откидывания створки, осуществления прижима створки, микровентиляции (не обязательно);

Ножницы дополнительные – элемент оконной фурнитуры, предназначен для ограничения откидывания створки, устанавливаются на поворотно откидные окна при ширине более 1200 мм, необходимы для устранения перекосов створки в положении откинуто, работают в паре с ножницами поворотно откидными;

Передача угловая - элемент оконной фурнитуры, предназначен для передачи движения фурнитурной тяге в углах створки;

Элементы микровентиляции - элемент оконной фурнитуры, предназначен для ограничения воздушного зазора между рамой и створкой.

Тяга фурнитурная - элемент оконной фурнитуры, предназначен для соединения и передачи движения всем элементам комплекта фурнитуры.
