Вентиляция

Вентиляция - это постоянный воздухообмен в помещении. Основной задачей любой системы вентиляции является поддержание состояния воздушной среды, благоприятной для нахождения в помещении человека. Проблема необходимости обеспечения помещения приточным воздухом особенно остро встала в последнее время в связи с установкой герметичных окон Раньше в жилом секторе самой распространенной приточной системой вентиляции была так называемая "щелевая" вентиляция с естественным притоком воздуха через неплотные стыки в деревянных окнах. Но на дворе 21 век и появилось большое количество устройств, позволяющих решить данную проблему. Предлагаю вашему вниманию приточный стеновой гигрорегулируемый клапан ЕHT.

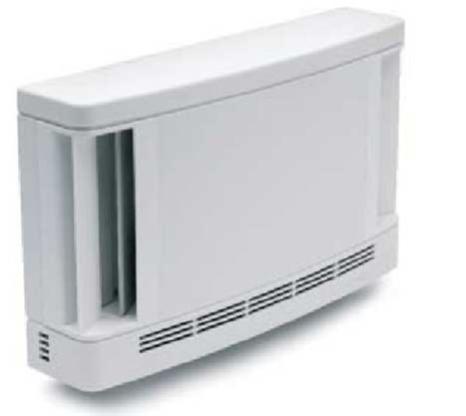

Клапан EHT.JPG

Описание

Приточное устройство EHT - это идеальное решение при невозможности установки вентиляционного оборудования в окне. Он автоматически регулирует приток воздуха (не более 40 м3/час, даже при сильном ветре), автономен в работе (функционирует от влажности воздуха), устраняет повышенную влажность, препятствует образованию плесени, до 40% снижает потери тепловой энергии на проветривании. Так же в процессе эксплуатации клапана отсутствует необходимость его регулировки, достаточно очищать от пыли один раз в год. В комплекте с аксессуарами, EHT значительно уменьшает внешний шум ( до 52 ДБ)

Рекомендации по установке

1. Каждое жилое помещение должно иметь не менее одного приточного устройства. Это положение
позволяет соблюдать принцип направления потока воздуха от жилых помещений к подсобным.
2. Количество, тип или модель приточных устройств, а так же дополнительные аксессуары к ним
(акустические комплекты, ограничитель потока воздуха) определяется проектом (расчетом),
согласно действующих строительных норм и правил.
3. Стеновое приточное устройство EHT устанавливается на наружную стену. Место для установки
приточного устройства, как правило, определяют заранее. При этом расстояние от середины
приточного устройства до потолка должно быть не менее 150мм., а до стены – не менее 350мм.
4. Рекомендуется устанавливать приточные устройства на высоте не менее 2 метров от уровня пола,
вблизи с прибором отопления.
5. Расстояние от выходного устья приточного устройства до преграды (откоса, шторы и т.п.) должно
быть не менее 50мм.
6. При выборе места расположения стеновых приточных устройств учитывать требования:
• СНиП 41-01-2003: п.7.3.2 «Низ отверстия для приемного устройства следует размещать на
высоте более 1 м от уровня устойчивого снегового покрова, определяемого по данным
гидрометеостанций или расчетом, но не ниже 2м от уровня земли»,
• иных нормативных документов, касающихся расположения технологического оборудования
на фасаде здания (размещение наружного защитного козырька на фасаде).
7. Особые требования могут предъявляться к оборудованию приточными устройствами некоторых
других помещений (например, кухни, оборудованные системами поквартирного отопления или
кухни- студии).

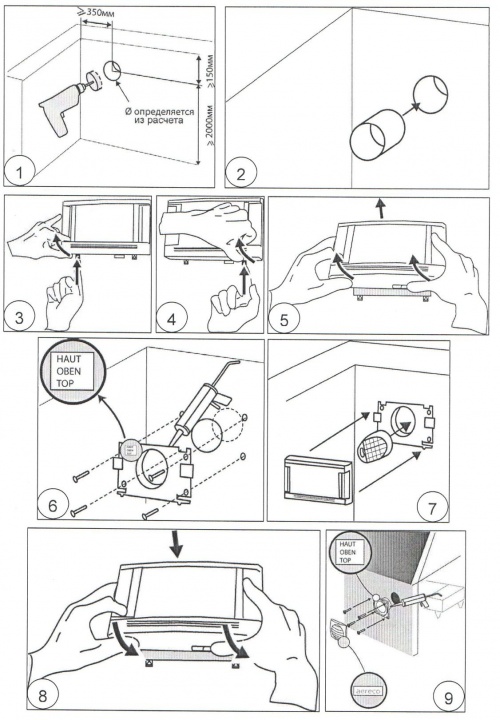

8. Для устройства отверстия в стене как правило используют установки алмазного бурения.
9. Диаметр отверстия определяют исходя из параметров выбранной конструкции и необходимых
требований по теплоизоляции и звукоизоляции. (поз.1).
10. В подготовленное отверстие установить пластиковый канал. Уплотнить стык канала со стенками
отверстия по всей длине. (поз.2).
11. Нажав на два выступа снизу приточного устройства EHT, отделить основание от корпуса. (поз.3-5).
12. Установить основание корпуса на стене, предварительно произвести герметизацию стыка
основания с каналом и стеной. (поз.6).
13. Установить корпус приточного устройства на основании. При необходимости установить съемную
защитную решетку F-EHT. (поз.7-8).
14. Установить основание наружного козырька A-EHT, предварительно герметизировав стык основания
со стеной и соблюдая ориентацию «ВЕРХ» (HAUT OBEN TOP) и «НИЗ» (BAS BOTTOM
UNTEN).(поз.9)
15. Установить решетку на основании соблюдая ориентацию (логотип aereco внизу, справа). (поз.9).

Монтаж клапана1.jpg
