Введение

Ни один материал не сравниться со стеклом в красоте, долговечности и элегантности. Поэтому современная архитектура уделяет этому материалу так много внимания, и вот уже многие десятилетия облик центральных районов городов не мыслим без стеклянных фасадов.
С одной стороны, фасады должны удовлетворять самые взыскательные вкусы, а с другой, фасады современных зданий – сложная техническая система, исполняющая ряд важных функций.
Для создания конструкции наиболее полно отвечающей этим сложным требованиям, строители используют технологию структурного остекления.
Созданные по этим технологиям фасады обладают не только безукоризненным внешним видом, но и высокой стойкостью к самым жестким климатическим условиям, а также значительным сроком службы.
Структурное остекление – технология создания стеклянного фасада.
В рамках этой технологии стеклянные элементы крепятся к алюминиевой или стальной несущей раме при помощи специальных высокопрочных силиконовых герметиков. Благодаря такой системе крепления внешние нагрузки на фасад (собственный вес, ветровое давление и т.п.) переносятся посредством герметика на несущую металлическую конструкцию.

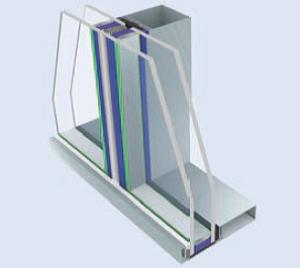

Двухсторонняя система структурного остекления

При этой технологии структурного остекления два противоположных края стекла приклеиваются к несущей нагрузку раме. Два оставшихся края крепятся механически с помощью зажимных профилей.
Вклеивание может осуществляться как по вертикальным, так и по горизонтальным краям.
Динамические нагрузки в данной конструкции будут абсорбироваться как структурным силиконовым герметиком, так и механической конструкцией, в то время как собственный вес будет переноситься зажимными профилями.

Структурное остекление.jpg

Четырехсторонняя система структурного остекления

Все четыре стороны стеклянного элемента крепятся к раме, которая в свою очередь закрепляется на несущей конструкции.
В зависимости от конструкции, собственный вес будет переноситься на конструкцию либо посредством структурного силиконового герметика, либо через механический крепеж.
При использовании данной системы не используются какие-либо видимые наружные крепежные материалы. В результате мы получаем красивый, однородный стеклянный фасад.

Структурное остекление1.jpg

U – образный профиль

Кроме классических систем для структурного остекления все большую популярность получают системы с U – образным профилем, предназначенные для крепления стеклопакетов к несущей металлической конструкции.
При создании таких систем алюминиевые или стальные U – образные профили вклеиваются во вторичный герметик во время производства стеклопакетов.
Механической крепление осуществляется с помощью точек крепления, встроенных в U – образный профиль.
Системы крепления разрабатываются производителями профиля.

Структурное остекление1.jpg

Компетентность и сервис

Проекты Структурного остекления становятся все более и более сложными не только с точки зрения архитектурного замысла, но как технические системы, выполняющие ответственные задачи.
Для успешной реализации таких проектов необходимо плотное сотрудничество архитекторов, строителей и поставщиков стекла, металлического профиля и герметиков.
