Технологии резки листового стекла

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
5

 Качественная бездефектная кромка является одним из основных факторов сохранения прочности стекла в ходе его переработки и эксплуатации.
Как известно в процессе резки на кромке стекла в большем или меньшем количестве образуются дефекты, приводящие к следующим опасностям:

  • Разрушение стекла при термообработке (закалке, термоупрочнении или моллировании). По этой причине данным операциям обязательно предшествует обработка кромки.
  • Увеличение риска самопроизвольного разрушения стекла по причине термошока.
  • Увеличение риска разрушения стекла при эксплутационных нагрузках: ветровые и снеговые нагрузки, собственный вес.

Обеспечение приемлемого качества кромки при минимальных техноло-гических затратах вызывает необходимость разработки новых технологий резки, а также совершенствования существующих. Данная статья посвящена обзору основных способов резки листового стекла и влиянию технологических пара-метров на качество реза.


Механическая резка

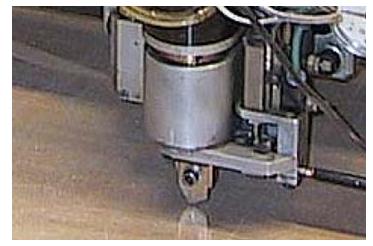

На сегодняшний день подавляющее большинство переработчиков ис-пользуют механическую роликовую резку листового стекла. Ролики для резки имеют клиновидное тупоугольное сечение и изготавливаются из твердых спла-вов (главным образом, на основе карбида вольфрама) (рис. 1).
Mehan rezka.JPG

Раскрой протекает в два этапа: сначала наносится царапина (желобок), за-тем поперёк линии реза прикладывается усилие на изгиб (производится раз-лом).
При прохождении ролика на поверхности стекла остаётся желобок. В приповерхностном слое, испытывающем нагрузку на сдвиг, формируется сетка пересекающихся трещин по траектории совпадающая с действием напряжения сдвига.
Помимо этого происходит частично пластическая деформация более дальних слоёв, вызывающая образование напряжений, под действием которых происходит рост трещин. Можно выделить три вида трещин: поверхностные, боковые и срединные нормальные (рис 2). Для правильного раскроя необходи-мо, чтобы разлом шёл по срединой трещине (перпендикулярно поверхности стекла) [1].
Mehan rezka-1.JPG

Геометрия ролика оказывает значительное влияние, как на образование трещин, так и на их рост. Минимальная нагрузка Pc, необходимая для образова-ния трещины, прямо пропорциональна углу заточки ролика и его радиусу и вы-ражается следующей формулой [2]:

Mehan rezka-2.JPG

Коэффициент k в этом выражении зависит от свойств контактирующих материалов и определяется формулой:
Mehan rezka-3.JPG


где ψ – половина угла заточки ролика;
R – радиус ролика;
K1c – коэффициент критической концентрации напряжений;
v1 и v2 – коэффициент Пуассона стекла и ролика соответственно;
E1 и E2 – модуль Юнга стекла и ролика соответственно;
γ – константа, зависящая от отношения напряжения необходимого для образования трещины к напряжению оставляемого роликом.

После образования трещины происходит её рост до равновесных разме-ров за счёт релаксации напряжений в приповерхностных слоях, которые опре-деляются расклинивающим действием ролика и остаточными напряжениями стекла.
Согласно [2] интенсивность напряжений возрастает с увеличением на-грузки и уменьшением угла заточки ролика, при этом глубина трещин пропор-циональна интенсивности напряжений (рис. 3).
(3)

Mehan rezka-4.JPG
где: Kc – коэффициент интенсивности напряжений;
L – длина контакта;
с – глубина трещины.

Mehan rezka-5.JPG

Силы, с которыми ролик действует на стекло, направлены перпендику-лярно его граням и работают на сдвиг прилегающих слоёв [3]. Деформирован-ные слои тянут за собой слои, лежащие непосредственно под ними, создавая в них напряжения растяжения. Чем острее ролик, тем дальше действие сил от нормали к поверхности стекла и, соответственно, шире но мельче область соз-даваемых напряжений (рис. 4).

Mehan rezka-6.JPG
Угол заточки ролика выбирают исходя из толщины стекла. При разломе толстых стёкол требуется большое усилие, что негативно сказывается на каче-стве кромки. Для уменьшения усилия разлома необходимо внести напряжения растяжения вдоль линии реза, а для этого увеличить усилие нажима ролика на стекло. В случае применения острых роликов создаются хорошие условия для роста нежелательных боковых трещин. Поэтому для толстых стёкол применяют тупые ролики, действие которых в большей степени направлено вниз.
Однако для тонких стёкол тупые ролики применять не желательно, так как, согласно формуле (1), при их использовании требуется увеличивать давле-ние. И тонкое стекло можно просто проломить. С другой стороны не обяза-тельно создавать глубокую область напряжений, так как усилие разлома в лю-бом случае небольшое. Поэтому применяются острые ролики.
При роликовой резке используются специальные жидкости, способст-вующие получению качественного реза и имеющие следующие функции:

  • смазка ролика (увеличивает его ресурс);
  • создание гидравлической подушки (способствует более равномерно-му распределению усилия);
  • в составе жидкости используются ПАВ, уменьшающие поверхност-ную прочность стекла (эффект Ребиндера), тем самым, способствуя резке;
  • создание расклинивающего эффекта, препятствующего «залечива-нию» трещин после прохода ролика;
  • уменьшение загрязнения стола стеклянной крошкой, прилипающей к жидкости.


Механическая роликовая резка обладает следующими преимуществами:

  • низкая стоимость оборудования;
  • простота в эксплуатации;
  • низкие эксплуатационные затраты;
  • высокая скорость резки (достигает 120 м/мин);
  • возможность переработки листового стекла крупных форматов;

Однако при этом у механической резки имеются свои недостатки:

  • относительно плохое качество реза;
  • на качество реза сильно влияют недостатки стекла (неплоскостность, высокие остаточные напряжения и т.д.);
  • необходимость использования жидкости для резки;
  • необходимость обработки кромки в случае последующей термообра-ботки стекла.


Гидроабразивная резка

Впервые применение водной струи для решения технических задач было отмечено в горнодобывающей промышленности, в частности, в золотодобыче в 70-х годах Х1Х века и за прошедшее время получило развитие от применения для размыва породы и отмыва различных поверхностей от сильных загрязнений до резки струёй воды различных материалов.
В 80-х годах ХХ века наряду с применением мощных гидронасосов, стало возможным примешивать к водной струе частицы твердых материалов, что обеспечило обрабатываемость практически всех материалов с помощью гидро-абразивной резки. При резке чистой водой статическое давление компактной струи, как и при эрозивном действии обычной водяной капли, приводит к вы-мыванию материала, с примешиванием же к струе твердых частиц происходит микроразрушение материала. Это позволяет резать материалы, которые не мо-гут быть порезаны только водой и значительно повышает производительность резки. В качестве абразива используются остроконечные гранулы измельчён-ных минералов, такие как песок граната или оливин, с величиной зерна от 0,1 до 0,3 мм. В зависимости от применения количество используемого абразива составляет от 100 до 500 г/мин.
Давление струи при гидроабразивной резке достигает 400 МПа. Диаметр струи составляет 0,6 – 1,2 мм.
Скорость резки влияет на прямоугольность и качество кромки. Чем мед-леннее резка, тем более ровной, прямоугольной и гладкой будет кромка.
Стекло гидроабразивной резкой режется очень хорошо. Кромки имеют, правда, матовую и слегка шероховатую поверхность и могут быть отшлифова-ны и отполированы с меньшими усилиями, чем кромки после обычной резки и ломки.
Гидроабразивную резку применяют практически во всех отраслях про-мышленности, связанных с обработкой твердых, многослойных материалов а так же при производстве изделий, имеющих сложный контур. Это технология является идеальной в тех случаях, когда термическая или механическая обра-ботка изделий невозможна, например, при изготовлении конструктивных эле-ментов в самолетостроении и космической промышленности.
В стекольной промышленности гидроабразивная резка является практи-чески незаменимой для резки бронестекла, многослойного триплекса, пожаро-безопасного стекла и фактически полностью вытеснила резку стёкол фрезой.

Гидроабразивная резка обладает следующими преимуществами:

  • хорошее качество кромки;
  • отсутствие необходимости шлифования;
  • незначительное влияние на материал:

- термически (не возникает термических напряжений на кромках);

- механически (незначительное давление на стекло – отсутствие рас-трескивания);

- химически (отсутствие химического взаимодействия стекла с абра-зивом).

  • возможность резки очень толстых и многослойных стёкол.

Основные недостатки:

  • высокая стоимость оборудования ;
  • высокие эксплуатационные затраты;
  • низкая скорость резки (0,5 – 1,5 м/мин в зависимости качества резки и толщины стекла);
  • необходимость подготовки и очистки воды;
  • бесполезная до вредной остаточная энергия струи (должна улавли-ваться);
  • издержки по удалению и утилизации шлама [4].


Лазерная резка

Лазерная резка впервые была применена в металлообработке для высоко-точной резки листовой стали толщиной до 20 мм. Указанный процесс происхо-дит за счёт испарения металла в зоне резки по всей толщине.
Сравнительно недавно лазерные технологии стали применять и для резки стекла. И, несмотря на то, что сейчас скорее происходит их апробация, они уже нашли применение для резки полой стеклянной посуды, стёкол для жидкокри-сталлических мониторов, солнечных батарей. В последнее время лазерная резка стала внедряться для раскроя листового стекла.


Лазерная резка термоиспарением

Технология, близкая по принципу технологии резки металла, применен-ная для стекла, получила название резки термоиспарением.
Данная технология была опробована при производстве полой стеклянной посуды (отрезка колпачков) [5]. Резка производилась непрерывным излучением СО2 лазера. Удалось получить рез хорошего качества с закруглённым краем. Но при этом сам процесс оказался очень энергозатратным и медленным. При мощ-ности лазера 200 Вт скорость резки стекла толщиной 3 мм составила 6 мм/мин.
Другим недостатком явилось появление остаточных напряжений в стекле из-за термического воздействия и, как следствие, большая предрасположен-ность стекла к растрескиванию. Это добавляет необходимость проведения по-следующего отжига.
Как позже выяснилось, вовсе не обязательно испарять стекло насквозь. Низкая теплопроводность и термостойкость стекла позволяют проводить резку термораскалыванием. При этом затраты энергии гораздо меньше.

Лазерная резка термораскалыванием

Принцип лазерной резки термораскалыванием заключается в создании термических напряжений, превышающих предел прочности стекла и приводя-щих к его разлому.
На первой стадии происходит нагрев стекла излучением лазера вдоль предполагаемой линии разлома. Низкая теплопроводность стекла позволяет по-лучить требуемый профиль температур и напряжений на локальном участке.
Затем происходит охлаждение. В результате на нагреваемом ранее участ-ке возникают напряжения растяжения, приводящие к появлению трещины.
Условия роста трещины, могут быть описаны с помощью энергетическо-го подхода.


-dФ ≥ С da (4)


где Ф - энергия упругой деформации, пропорциональная напряжениям, а - площадь поверхности трещины, С – удельная поверхностная энергия.
Очевидно, что для распространения трещины необходимо, чтобы работа, произведённая в результате снятия напряжения, была не меньше энергии, необ-ходимой для образования новой поверхности. При этом лучшее качество по-верхности (минимальный рельеф) будет обеспечиваться, когда упругая энергия, высвобождающаяся при росте трещины, незначительно превышает или равна энергии образования новых поверхностей.
В случае использования лазерного нагрева есть возможность достаточно точно подбирать параметры излучения (мощность, размеры и форму пятна), тем самым, обеспечивая нужные напряжения для получения перпендикулярной, идеально ровной кромки.

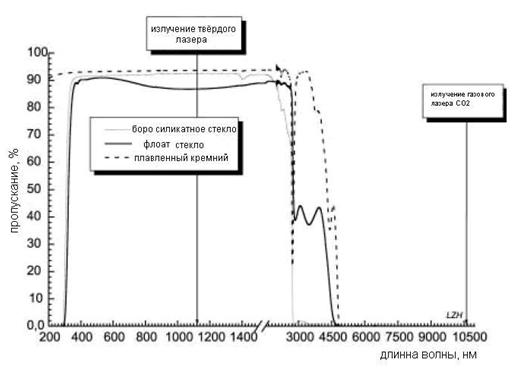

Существует два вида термораскалывания в зависимости от длины волны излучения лазера. На рис. 5 приведены длины излучения двух различных видов лазера и спектры ряда материалов.

Mehan rezka-8.JPG


Газовые лазеры (СО2)

Длина волны излучения CO2 лазера приблизительно равна 10,6 мкм. Та-кое излучение не проникает в глубь стекла и вся энергия уходит на нагрев по-верхности. При последующем охлаждении в поверхностном слое появляются напряжения растяжения, приводящие к образованию трещины.
При обычном применении данной технологии получают трещину глуби-ной 20% от толщины стекла. И затем производят механический разлом. Можно также продолжать нагрев и добиться мгновенного разлома стекла по всей тол-щине [7].
Долгое время данный вид резки оставался очень медленным. Т.к. поверх-ность стекла способна принять определённое количество энергии. При перегре-ве появляется нестационарное поле высоких напряжений, которые релаксируют через образование множества хаотичных трещин. В итоге, не удаётся получить единственную нужную трещину для правильного разлома.
Авторы [7] нашли решение этой проблемы. Выяснилось, что можно пода-вать сколь угодно большое количество энергии на поверхность стекла, но толь-ко через определенное время, необходимое для распределения энергии во внут-ренние слои. Это время равно 3 миллисекундам. Применение дискретного на-грева позволило значительно увеличить среднюю мощность излучения и ско-рость резки.
Большим плюсом данной технологии является нечувствительность к ос-таточным напряжениям в стекле. Авторы [7] также утверждают, что данный метод может применяться для резки закалённого стекла.
В России разработкой технологий лазерной резки занимаются в институте технического стекла. Резка с помощью СО2 лазера была успешно внедрена на саратовском стекольном заводе для поперечного реза флоат-ленты [8].


Твёрдотельные лазеры

Длина волны излучения варьируется от 1036 до 1064 нм. Около 90 % из-лучения проходит сквозь стекло и всего 10% поглощается в его объеме. Этого не достаточно для нужного нагрева, поэтому применяется технология МПЛИ (множественного поглощения лазерного излучения). На рис.6 приведена схема процесса [9]. Лазерный луч несколько раз проходит через стекло, отражаясь от верхнего и нижнего зеркала.
Стекло равномерно прогревается по всей толщине. При охлаждении воз-никают напряжения растяжения, приводящие к разлому стекла по всей толщине.
Mehan rezka-7.JPG

В ходе исследований обнаружили некоторые недостатки данной техноло-гии [7]. Целью исследований было создание секции лазерной резки на линии производства листового стекла. Выяснилось, что на качество резки сильно вли-яют различные факторы такие как: изменение температуры или напряжений в стекле (будь то остаточные, термические или механические напряжения). Даже механическая фиксация стекла негативно влияла на процесс резки.

В целом можно выделить следующие преимущества лазерной резки [7,8,9,10,11]:

  • идеальное качество реза (ровная, перпендикулярная кромка без ско-лов и посечек);
  • резка без масла;
  • резка толстых и многослойных стёкол;
  • возможность детальной регулировки параметров излучения;
  • отсутствие необходимости в шлифовании и полировании кромки;
  • отсутствие механического контакта со стеклом и износа деталей;

Недостатки:

  • не могут перерабатываться стёкла, отражающие инфракрасное излу-чение (низкоэмиссионные) со стороны низкоэмиссионного покрытия [7];
  • высокая стоимость оборудования;
  • относительно низкая скорость (5-10 м/мин);
  • на сегодняшний день нет столов для работы с PLF форматом (3,21×6 м);


Заключение

Долгое время механическая роликовая резка являлась единственной и бе-зальтернативной технологией для промышленных переработчиков стёкол. Дан-ная технология сочетает в себе низкие затраты и высокую производительность, но при этом не удаётся получить рез идеального качества. С этой задачей справляется оборудование для лазерной резки. Несмотря на то, что оборудова-ние для лазерной резки уже продолжительное время присутствуют в продаже, переработки стекла не спешат на него переходить. Главными сдерживающими факторами являются его высокая стоимость и отсутствие столов для работы с большими форматами стёкол.
Ещё один способ - гидроабразивная резка, в силу своей специфики, при-меняется только для резки многослойных стёкол либо для получения стеклоиз-делий со сложным контуром.
Таким образом, учитывая особенности каждого из трёх существующих видов резки, можно утверждать, что механическая роликовая резка листового стекла продолжит оставаться преобладающей технологией в обозримом буду-щем.
Поэтому её совершенствование является актуальной проблемой на сего-дняшний день.


Дополнительные сведения

Материал, представленный в данной Wiki статье, впервые был опубликован:
Смирнов М.И., Карапетян А.Р., Спиридонов Ю.А. Современные технологии резки листового стекла -М.: Стекло и керамика, 2011. № 1

Более подробные сведения по лому не по резу (бою при резке листового стекла) приведены в статье: "Проблемы при резке листового стекла".


Литература

[1] M. V. Swain. «Median crack initiation and propagation beneath a disc glass cut-ter». Glass Technology. Vol 22. N 5. 28.01.1981. P. 222.
[2] M. V. Swain, J.C. Metras, C.G. Guillemet. «A deformation and fracture mechan-ics approach to the scoring and breaking of glass». Journal of Non-Crystalline Solids. Vol 38-39. N 1. 15.05.2008. P. 447.
[3] R. Gielens. «Carbide and diamond glass cutting wheels». Educational Safety Glass Seminar. Vol.2. Tampere. 17.09.1995. P. 1.
[4] Шайморданов Р.Р. «Гидро и гидроабразивная резка различных материалов». www.glasstools.ru
[5] Н.И. Дедиковский, Л.К. Захаров. «Устройство резки стеклоизделий». А.с. 297599 СССР, МПК С 03 В 33/06.
[6] Е.М. Морозов, C.C. Солнцев. «Разрушение Стекла». 2-е изд., испр .. М. : Эдиториал , 2008 г. Стр. 54.
[7] W. Friedl, «On_Line Laser Cutting of the Float Ribbon», Glass processing days, 9th International Conference on Architectural and Automotive Glass. Tampere. 01.07.2005. P. 147.
[8] А.Б. Жималов , В.Ф. Солинов , В.С. Кондратенко , Т.В. Каплина. «Лазерная резка флоат-стекла в процессе его выработки». Стекло и керамика, 2006, № 10.
[9] Tonshoff H.K., Kulik C., Haase M., Haupt O., «SolidState Laser for Cutting Flat Glass Contours». 01.01.2004. P. 104.
[10] O. Haupt, C. Bushing , M. Haase , «Laser cutting using NIR radiation», Glass Performance Days ( Glass Processing Days ). 10thInternational Conference on Archi-tectural and Automotive Glass. Tampere. 16.06.2007. P. 731.
[11] M. Degel, «Cutting Glass with Laser in FreeForm Shape», Glass processing days. 9th International Conference on Architectural and Automotive Glass. Tampere.l 30.06.2005. P. 656.
