Сопротивление теплопередаче

Одним из важнейших показателей для светопрозрачных конструкций] является сопротивление теплопередаче (м² * °С/Вт) - способность конструкции препятствовать теплообмену между двумя теплоносителями, разделёнными этой конструкцией, оцениваемая величиной, обратной коэффициенту теплопередачи. Чем выше сопротивление теплопередачи у конструкции, тем больше она соответствует современным требованиям энергоэффективности.

«Холодный» профиль

По качественным показателям алюминиевые конструкции подразделяются на «теплые» и «холодные». Холодные серии профилей отличаются отсутствием термоизоляционных вставок и, как правило, имеют одну камеру. Применяются они там, где не важно сопротивление теплопередаче и не требуется сохранение тепла, т.е. внутри помещения для создания перегородок, дверей, а так же для наружных конструкций, носящих ограждающую функцию без требования теплоизоляции (неотапливаемые помещения, балконы, тамбуры, фальшь-окна и т.д.).

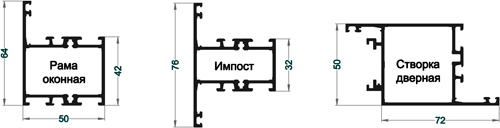

Рис. 1. Холодный профиль (на примере системы Alumark S50)

«Tеплый» профиль

Теплые системы имеют термоизоляционные вставки (термомост, терморазрыв) из полиуретана или полиамида, которые вставляются между двумя алюминиевыми профилями и образуют таким образом единый профиль, состоящий из нескольких камер. Термовставка делит профиль на Самый распространенный случай – трехкамерный теплый профиль, когда две камеры образуются наружной и внутренней алюминиевыми чашами, а одна камера получается в результате их соединения с термовставкой. Помимо этого, в некоторых сериях профилей (особенно европейских) и сама термовставка так же может иметь камеры. Таким образом, профиль дополнительно может содержать до 3-7 камер в каждой термовставке и по своим теплоизоляционным качествам приближаться или даже превосходить пластиковые и деревянные аналоги.

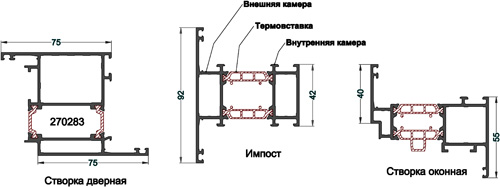

Рис. 2. Теплый профиль (на примере системы Alumark S70

Термовставка

Существует множество видов термовставок, их применение зависит от вида профиля, его назначения и желаемого теплоизоляционного эффекта. Основное требование к материалу, из которого изготавливается термомост – высокая механическая прочность при низкой теплопроводности. Термовставка работает в конструкции наравне с алюминиевыми частями которые она соединяет, и естественно она должна обладать механическими свойствами близкими к алюминию. Так же термовставка не должна плавится в печи полимеризации во время процесса покрытия профиля порошковой краской, который происходит при температуре достигающей 200-220 °С. Кроме того, немаловажное требование к термовставке – величина коэффициента линейного температурного расширения материала термовставки должна совпадать с коэффициентом расширения алюминиевого профиля. Иначе при сезонных колебаниях температуры термовставка со временем придет в негодность и не будет в полной мере выполнять свои функции. Обычно их изготавливают из полиамида с добавлением стекловолокна, который сочетает в себе все необходимые свойства.

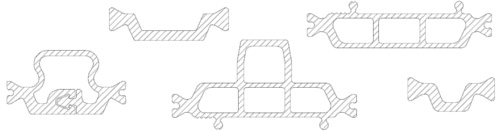

Рис. 3. Различные виды термомостов (на примере системы Alumark S70)

Если в оконно-дверных теплых сериях профилей термовставка входит в состав профиля и является его неотъемлемой частью, то в фасадных системах она поставляется отдельным артикулом и стыкуется с профилем непосредственно в процессе сборки и монтажа конструкций.


Рис. 4. Теплоизоляция в фасадных системах (на примере системы Alumark F50)
