Назначение конструкций зенитных фонарей

Светопрозрачные конструкции верхнего света принято называть зенитными фонарями. Зенитные фонари могут иметь  форму пирамиды, призмы, полусферы или другой пространственной конструкции.

Основная функция зенитного фонаря как конструктивного элемента кровли – эффективное освещение помещения естественным светом.

Практически все промышленные предприятия  оборудуются зенитными ленточными фонарями, что позволяет существенно увеличить освещенность рабочих мест в дневное время.

Зенитные фонари для торговых центров, вокзалов, аэропортов могут выполнять функции дополнительной вентиляция и дымоудаления.

При устройстве зенитных фонарей особое внимание необходимо уделять проектированию основания, его теплоизоляции, а также герметизации элементов конструкции.



Нарушение требований к опорным конструкциям

Ввиду того, что кровельные конструкции испытывают максимальные нагрузки от атмосферных воздействий (снег, ветер), опорные контуры зенитных фонарей следует изготавливать из несущих материалов - монолит, сталь. Данное требование для арочных пространственных конструкций особенно актуально, потому как возникает дополнительные распорные воздействия от арки.

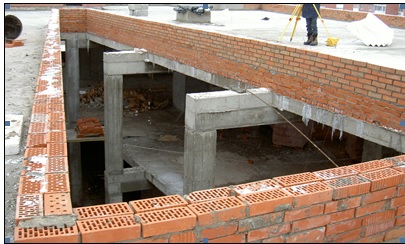

На прилагаемом фото представлен объект, где предполагалась установка каркаса зенитного фонаря на парапет из облицовочного кирпича при ширине пролета более 5 м.

В этом случае необходимо армирование парапета по периметру стальным прокатом.


Oshibki pri ustrojstve zenitnih fonarej 1.jpg



Из вышесказанного следует неукоснительное правило, опорный контур, или парапет должен быть установлен на несущую часть кровли и сам должен быть выполнен из несущих материалов

Следующее требование к опорному контуру - он должен возвышаться над кровлей не менее чем на 300 мм. В противном случае, образуемый на кровле снеговой покров (сугроб) поднимется и закроет световой проем фонаря.

Нарушение данного правила – дополнительный повод для протечек и промерзания утеплителя основания фонаря.


Требования к теплоизоляции основания фонарей

Для утепления опорных контуров зенитных фонарей, как правило, используют плитные утеплители из негорючих (НГ) или слабогорючих (Г1) материалов с плотностью не более 250 кг/м3. В качестве таких материалов могут применяться жесткие и полужесткие минераловатные плиты по ГОСТ 9573-82, плиты теплоизоляционные из пенопласта по ГОСТ 20916-87, плиты полистирольные типа ПСБ-С с антипиреном по ГОСТ 15588-86.



На эскизе показан поперечный разрез основания фонаря, где показано как правильно выполнить его тепло и гидроизоляцию.

Сначала на основание поз. 1 наносится гидроизоляция поз. 3 (обычно в 2 слоя с перехлестом ), затем после установки каркаса зенитного фонаря устанавливается утеплитель (поз. 2 и 4). Во избежание механического повреждения утеплителя в особенности вертикальной части его обязательно защищают жестким материалом поз.5 с последующей 2-х слойной наружной гидроизоляцией поз. 6.


Oshibki pri ustrojstve zenitnih fonarej 2.jpg

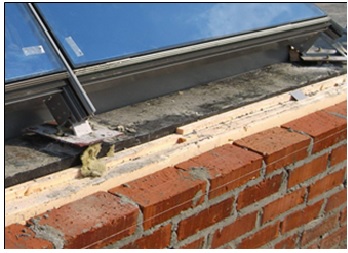

В качестве примера на данном фото показано устройство опорного контура фонаря:

- кронштейн наклонной стойки крепится на бетонный парапет;

- теплоизоляция выполнена из пенополистирольных плит;

- снаружи выполнена кирпичная кладка.





Oshibki pri ustrojstve zenitnih fonarej 3.jpg



Невыполнение требований по герметизации

Зенитные фонари по своему целевому назначению отличает отменная герметичность конструкции, которая достигается в два этапа:

  • дождевой экран  в качестве первого наружного контура,
  • воздухонепроницаемый уплотнитель – как второй внутренний контур.



На представленном рисунке уплотнитель имеет контакт с атмосферными воздействиями (осадки, ультрафиолет), что естественно приводит к его ускоренному износу.




Oshibki pri ustrojstve zenitnih fonarej 4.jpg

На данном рисунке уплотнитель защищен металлическим нащельником и соответственно прослужит значительно дольше.

Oshibki pri ustrojstve zenitnih fonarej 5.jpg



Дождевой экран должен препятствовать проникновению воды внутрь конструкции, и ее контакту со вторым контуром уплотнения.

Между двумя контурами герметизации - обязательно предусматривается полость для вентиляции и дренажа, а также для выравнивания разности давления между внутренней и внешней стороной кровли.



Отсюда следует, что конструкция монтажных стыков должна быть выполнена так, чтобы максимально исключить атмосферное влияние (ветер, осадки и ультрафиолетовое излучение) на «быстро изнашиваемые» строительные материалы.

Примеры неправильного и правильного использования данного принципа показаны на нижних фото.



Oshibki pri ustrojstve zenitnih fonarej 6.jpg

Нормативные документы

Дополнительную полезную информацию по зенитным фонарям можно получить из следующих источников:

  1. Руководство по проектированию и устройству зенитных фонарей для естественного освещения производственных зданий промпредприятий. ЦНИИпромзданий. 1976.
  2. Рекомендации по проектированию и устройству фонарей для естественного освещения помещений. МДС 31-8.2002. ЦНИИпромзданий. 2002
  3. Проектирование современных оконных систем гражданских зданий»
  4. Издательство Ассоциации строительных вузов, Москва, 2003

Вклад участника

Бирюков И.А.
