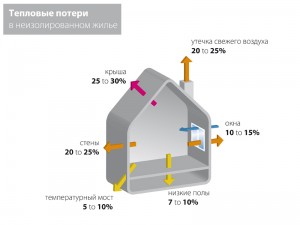

Вентиляция – это комплекс мер для создания движения воздуха, воздухообмена. В холодное время года весь поступивший холодный воздух должен нагреться до нужной температуры. В современных домах с достаточно теплыми стенами и герметичными окнами доля тепла, идущего на подогрев вентиляционного воздуха, составляет около 60% общих затрат тепла на обогрев. Получается, что вентиляция объединяет в себе противоречивые требования, т.е., с одной стороны воздух должен поступать, с другой стороны весь поступающий воздух надо нагревать, а это стоит денег. Поэтому вентиляция должна работать «разумно», вентилировать именно столько, сколько нужно, не больше, и не меньше.

Тепловые потери до.jpg

Содержание

Общепринятая классификация систем вентиляции:

По способу перемещения воздуха системы вентиляции делят на системы с естественным и искусственным побуждением движения воздуха. В системах с естественным побуждением воздух поступает и удаляется из помещений за счет гравитационных сил, возникающих вследствие разности температур воздуха снаружи и внутри обслуживаемого помещений, от разности давлений «воздушного столба» между нижним уровнем (помещением) и верхним уровнем (вытяжным устройством, установленным на кровле здания), ветрового давления. В системах с искусственным (механическим) побуждением воздух перемещается с помощью механических вентиляторов. По назначению системы вентиляции подразделяют на приточные и вытяжные. Приточные системы служат для подачи в помещения наружного воздуха, обрабатываемого в зависимости от параметров наружного и внутреннего воздуха, если это экономически целесообразно или если вредные вещества, содержащиеся в приточном воздухе, относятся к 1и 2 классу опасности. Вытяжные системы позволяют удалить из помещений загрязненный воздух. По способу организации подачи и удаления воздуха системы вентиляции делят на общеобменные и местные. При общеобменной вентиляции приточный воздух подается непосредственно в помещение с постоянным пребыванием людей, а удаляется загрязненный воздух из зон помещения с наибольшей концентрацией вредных выделений. Местные приточные системы позволяют подать воздух в определенные зоны помещения, фиксированные рабочие места, а местные вытяжные системы удалить загрязненный воздух непосредственно от источника вредных выделений.

Решения для систем вентиляции Аереко

Фирма «АЭРЭКО» (Франция) выпускает две модификации стеновых гигрорегулируемых клапанов для установки непосредственно в наружные стены - ЕНТ и ЕАН. Это небольшие пеналы из белого пластика размером примерно 24х14,5х5,6 или 31,2х6,4х2,7 см соответственно. Они снабжены датчиками-приводами, автоматически меняющими проходное сечение клапана в зависимости от уровня влажности комнатного воздуха, который повышается при нахождении в помещении человека. В зависимости от модели приточные устройства с аксессуарами обеспечивают звукоизоляцию транспортного шума ЕНТ на 52дБ, ЕАН на 42 дБ, при полном открывании и перепаде давлений 10 Па пропускают 540 и 5-30 кубометров воздуха соответственно. Клапан должен стоять как можно выше к потолку, чтобы жильцы не чувствовали входящий воздух как сквозняк. Приточные устройства должны монтироваться в ГОРИЗОНТАЛЬНОМ положении и не «вверх ногами».

Стеновое гигрорегулируемое приточное устройство .jpg Стеновое гигрорегулируемое приточное устройство

Гигрорегулируемое приточное устройство с шумопоглощением.jpg Гигрорегулируемое приточное устройство с шумопоглощением

Все клапана «Аэреко» Подразделяются на два вида, по типу установки, через окно или через стену. Оконные приточные устройства устанавливаются на открывающиеся створки в верхней части. В переплете окна фрезеруются отверстия, через которые обеспечивается доступ воздуха с улицы в помещение. При этом не происходит замена стеклопакета или демонтаж окна. Стеновые клапана устанавливаются через стену в предварительно подготовленное отверстие диаметром 100мм. Клапана "Аэрэко" работают автономно, не используя, электроэнергии и являются гигрорегулируемыми, т.е. ориентируются на уровень относительной влажности воздуха. Чем выше уровень относительной влажности воздуха, тем больше потребность в вентиляции, тем на больший угол откроются заслонки приточных устройств, соответственно больше проникнет воздуха в помещение. Хорошая вентиляция означает правильный выбор вентиляционной системы. Выбор способа вентиляции зависит от целей проекта (снижение затрат на отопление, улучшение качества воздуха, уменьшение потерь тепла, минимальное техническое обслуживание), но, в большей степени, от характеристик здания, особенно, когда речь идет о реконструкции и необходимо приспособиться к уже существующей архитектуре. Система вентиляции Аэрэко состоит из комбинации приточных и вытяжных гигрорегулируемых устройств, а также специальных центральных вытяжных вентиляторов, которые в зависимости от уровня влажности в помещении (наиболее характерный показатель загрязненности воздуха) автоматически обеспечивают и контролируют весь процесс воздухообмена в жилом помещении. Приточный клапан Aereco выполняет функции проветривания, снижения шума и экономии тепла. Работает без использования источников энергии, реагируя на уровень влажности воздуха в помещениях. Датчик влажности в оконном или стеновом приточном клапане - полиамидный материал с высоким коэффициентом линейного расширения. Датчик механически связан с приводом клапана, перекрывающего доступ воздуха в помещение. Проветриватели Aereco, реагируя на повышение влажности воздуха в помещении, приоткрывают встроенную в них заслонку, тем самым увеличивая приток свежего воздуха. Известно, что холодный воздух значительно суше теплого, и так одновременно решаются две задачи: в жилье поступает свежий воздух, и снижается влажность воздуха в помещении. Вентиляционное оборудование Аэрэко автоматически 24 часа в сутки регулирует расход воздуха в каждом помещении, в зависимости от потребностей в вентиляции. Там, где оно установлено, исчезает запотевание стекол, плесень и устанавливается здоровый микроклимат.

Представленные ниже схемы демонстрируют различные системы вентиляции с технологией Aereco, используемой как в индивидуальном жилье, так и в многоквартирных жилых домах:

Механическая вентиляция – индивидуальный дом:

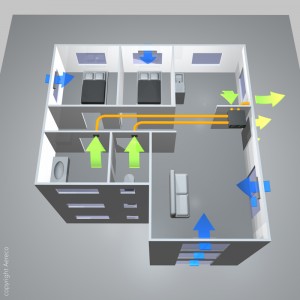

Механическая индивид.jpg

Доступ свежего воздуха обеспечивается с помощью одного вытяжного вентилятора, который, в зависимости от акустических характеристик, может быть расположен непосредственно в жилой зоне или на чердаке. Удаление воздуха (зеленые стрелки) происходит за счет вытяжных устройств, расположенных в подсобных помещениях (кухня, ванная и туалет). Соединенные с вентилятором, вытяжные устройства определяют общий объем удаляемого воздуха. Благодаря гигрорегулируемому датчику и датчику присутствия, вытяжные устройства позволяют распределять сгенерированные вентилятором воздушные потоки в соответствии с потребностями каждого помещения. гигрорегулируемые приточные устройства (голубые стрелки) распределяют свежий воздух в зависимости от потребностей в каждой жилой комнате (спальня, гостиная). Таким образом, в комнатах и помещениях, требующих повышенного воздухообмена, распределение свежего воздуха происходит интенсивнее, чем в пустых помещениях. Давление, создаваемое вентилятором, колеблется в диапазоне от 80 до 120 Па.

Механическая вентиляция – индивидуальное обслуживание помещений:

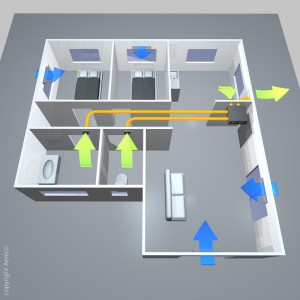

Механическая вентиляция – индивидуальное обслуживание помещений.jpg

Принцип работы как и в индивидуальном жилье (см. выше). У каждой квартиры есть свой собственный вентилятор, который позволяет индивидуализировать расходы с точки зрения энергозатрат и технического обслуживания. Данный вариант может быть особенно интересным при реконструкции жилья, т.к. позволяет оставаться независимым от общедомовой системы вентиляции. Давление, создаваемое вентилятором, колеблется в диапазоне от 80 до 120 Па.

Механическая вентиляция – общее обслуживание помещений:

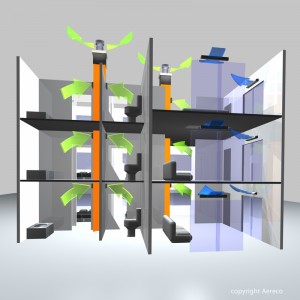

Механическая вентиляция – общее обслуживание помещений.jpg

Принцип работы приточных и вытяжных устройств как при индивидуальном обслуживании помещений (см. выше). Различие заключается в центральном вентиляторе, который устанавливается на крыше и обслуживает все квартиры, подключенные к общему вентиляционному каналу. Давление, создаваемое вентилятором, колеблется в диапазоне от 100 до 140 Па.

Гибридная вентиляция – общее обслуживание помещений:


Несмотря на то, что вентиляционные системы Аэрэко являются весьма эффективным и недорогим решением для обеспечения приточной и вытяжной вентиляции по потребности в большей части бытовых помещений, но в некоторых случаях применение этой вентиляции с естественной вытяжкой не решает задачи обеспечения требуемого воздухообмена в помещениях загородного дома, офиса или квартиры. В этом случае необходимо провести расчет и монтаж приточно-вытяжной вентиляции на базе механических вентиляционных установок. Чувствительная к влажности вентиляция занимает особое место среди прочих вентиляционных систем, работающих в зависимости от различных внешних факторов. Каждый знает сегодня, что влажность - один из самых существенных индикаторов потребностей нового воздуха в большинстве комнат жилья. Технология учета уровня влажности используется как в приточных, так и в вытяжных устройствах Аэрэко, расположенных в помещениях, где уровень влажности определяет уровень загрязнения воздуха. Вентиляционное оборудование настраивается таким образом, чтобы соответствовать значениям относительной влажности помещения. Для того, чтобы в течение всего года система работала оптимально, датчики автоматически реагируют на внешнюю температуру. Этот параметр является определяющим фактором при настройке температурного коэффициента.

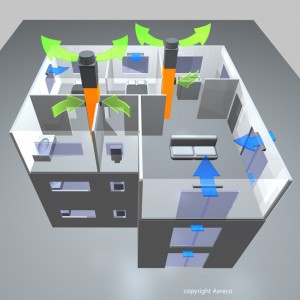

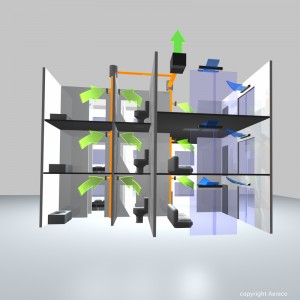

Естественная вентиляция – многоэтажное и индивидуальное жилье:


Для обеспечения подачи свежего воздуха в индивидуальных домах и общественных зданиях нередко используются естественные движущие силы (ветер и тепловая тяга). Эти силы понижают давление в вентиляционных каналах, что вызывает циркуляцию воздуха из помещения наружу посредством этих же каналов. Загрязненный воздух удаляется через вытяжные решетки, расположенные в подсобных помещениях, что приводит к естественному замещению свежим воздухом, поступающим через приточные устройства, расположенные в жилых комнатах. Напрямую зависящая от действия ветра и тепловой тяги, естественная вентиляция является недостаточно надежной: ее следует усовершенствовать. Оптимальным решением может служить гигрорегулируемая система вентиляции, которая изменяет расход воздуха в зависимости от уровня относительной влажности внутри помещений и, таким образом, приспосабливается к постоянному изменению давления в вентканалах, что особенно заметно зимой, когда удается ограничить тепловые потери за счет уменьшения проходного сечения вытяжных устройств. Давление, создаваемое при естественной системе вентиляции, находится в диапазоне от 5 до 15 Па и зависит от высоты здания и погодных условий.

Современные теплоизолированные и герметичные окна, хорошая теплоизоляция стен способствует сохранению тепла в современном доме. В то же время, естественный обмен воздуха, в лучшем случае, сводится к минимуму. Последствия нарушенного воздухообмена известны: повышенная влажность, конденсат, плесень и самое главное - плохое качество воздуха, которым мы дышим, а качество воздуха признается повсеместно как определяющий фактор комфорта в жилых и офисных помещениях, экономия энергии занимает лидирующие позиции в строительном секторе.

Виды типовых проектов вентиляции

При использовании клапана «АЭРЕКО» можно рекомендовать четыре варианта вентиляции в квартире или коттедже, различающиеся по эффективности:

• Мини (Только приточные устройства "Аэрэко").

• Эконом (Приточные устройства "Аэрэко" + вытяжные малошумные вентиляторы в вентканалы).

• Эконом плюс (Приточные устройства "Аэрэко" + отдельный вытяжной вентилятор).

• Макси (Приточные устройства "Аэрэко" + вытяжные решетки "Аэрэко" + вытяжной вентилятор "Аэрэко").

• Вариант вентиляции помещений «Мини» (Только приточные клапана "Аэрэко")

В этом варианте используются приточные устройства "Аэрэко". Это могут быть, в виде оконных клапанов серии ЕММ, ЕНА либо как стеновые клапана серии ЕНТ. Для равномерной вентиляции всей квартиры приточные устройства устанавливаются в каждой комнате, одно приточное устройство рассчитано на площадь комнаты средних размеров 15-20кв.м., соответственно на большую площадь устанавливается большее количество приточных устройств. Клапана "Аэрэко" не создают поток воздуха, они только обеспечивают доступ воздуха в помещение. Воздух проходит через приточные устройства за счет тяги в вентканалах Вашей квартиры. Чем лучше тяга в вентканалах Вашей квартиры, тем больше будет поступать воздуха через приточные устройства. Такой тип вентиляции называется «естественная вентиляция». Грязный воздух выходит через вентканал (одновременно вызывая приток свежего воздуха через приточные устройства), за счет разницы температур уличного воздуха и комнатного. Данный вариант рекомендуется как минимальный, для всех помещений с герметичными пластиковыми или деревянными окнами.

Вариант вентиляции помещений «Эконом» (Приточные устройства "Аэрэко" плюс вытяжные вентиляторы в вентканалы помещения)

В данном варианте вентиляции в качестве приточных устройств используются оконные или стеновые клапаны "Аэрэко". Поскольку вытяжная естественная вентиляция, не всегда, работает хорошо и не всегда справляется с потребностями в воздухообмене. Поэтому, для улучшения работы вытяжной вентиляции устанавливаются вытяжные накладные вентиляторы. Вытяжные вентиляторы устанавливаются в подсобных помещениях и на кухне на стандартные вентканалы.

Вариант вентиляции «Эконом плюс» (Приточные устройства "Аэрэко" плюс отдельный вытяжной вентилятор)

В данном варианте в качестве приточных устройств используются оконные или стеновые клапаны "Аэрэко". Однако воздух проходит через приточные устройства не за счет тяги в вентканалах Вашего, а за счет работы отдельного вытяжного вентилятора. Таким образом, воздух в квартиру будет поступать через приточные устройства, а выходить через отверстие в стене. Вентиляция Вашей квартиры будет работать постоянно наилучшим образом, без зависимости от стандартного вытяжного канала с естественной вентиляцией и его недостатками. Данный вариант вентиляции является единственным возможным для тех помещений, где стандартные вентканалы либо не работают совсем, либо отсутствуют в принципе. Для всех остальных квартир рекомендуется как вариант индивидуальной вытяжной вентиляции, лишенный недостатков естественной вентиляции.

Вариант вентиляции «МАКСИ» (Приточные устройства "Аэрэко" плюс вытяжные решетки "Аэрэко", вытяжной вентилятор "Аэрэко")

Приток свежего воздуха организуется через приточные устройства "Аэрэко". Это могут быть либо оконные клапана серии ЕММ, ЕНА, либо стеновые серии ЕНТ. В качестве вытяжки используется вытяжной вентилятор "Аэрэко", главной особенностью которого является квазигоризонтальная рабочая характеристика. Другими словами расход воздуха поддерживается на оптимальном уровне. В этом ему помогают специально разработанные гигрорегулируемые вытяжные решетки "Аэрэко". Именно они, в зависимости от уровня относительной влажности, изменяют свое проходное сечение и тем самым определяют расход воздуха. Вентиляционная система "Аэрэко" в полном составе, приточные гигрорегулиремые устройства, вытяжные гигрорегулируемые решетки, механический вытяжной вентилятор обеспечивает наиболее разумную вентиляцию, вентилирует там, где нужно, столько, сколько нужно и тогда, когда нужно. При этом обеспечивается хорошее качество воздуха и экономия на подогреве вентиляционного воздуха. Данный вариант вентиляции рекомендуется для всех помещений, в особенности для тех, в которых плата за отопление осуществляется по показаниям счетчика.

Разумная вентиляция в офисе

Для офисов рекомендуется следующая схема организации воздухообмена. Приток свежего воздуха обеспечивается с помощью шумозащитных приточных устройств - клапанов, встраиваемых непосредственно в переплет любых окон со стеклопакетами из ПВХ, дерева или алюминия, или в стену . Установить оконные клапаны можно не только в процессе изготовления окон, но и на уже смонтированных окнах без их демонтажа и без замены стеклопакетов. Для установки стенового клапана придется, конечно, сделать отверстие в стене. Очень важно, что приточные устройства обладают достаточно высокой звукоизоляцией, так что приток свежего воздуха не сопровождается увеличением уровня шума в офисных помещениях. Дебит воздуха в помещениях определяется вытяжными каналами. Специально для офисов, где влажностной режим отличается от режима жилых помещений и уровень относительной влажности не является таким характерным показателем загрязненности воздуха, "АЭРЭКО" разработала вытяжные решетки с управлением в зависимости от числа сотрудников, попадающих в ее поле зрения. Специальный датчик инфракрасного излучения "видит", сколько людей находится в комнате и соответственно увеличивает или уменьшает количество удаляемого воздуха, экономя тепло. Хотя такие решетки работают автоматически, есть возможность ручной корректировки по потребностям конкретного помещения.
