Типы декоративной раскладки и методы ее сборки на примере декоративной раскладки производителя AL7 Meipa.

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Существуют различные виды и соответственно методы сборки декоративных профилей, в данной статье мы рассмотрим три вида декоративной раскладки и пять методов ее сборки.

Производителями декоративного профиля созданы различные методы его сборки при помощи соответствующих аксессуаров и оборудования. Соединять элементы внутренней декоративной раскладки для стеклопакетов можно между собой под любым углом при помощи внутренних или внешних крестов (или Y- образных соединений), или заранее подготовив раскладку на специальном оборудовании (станках) методами наложения или крепления внутренними штырями. В раскладке также можно использовать и эффектные дополнения в виде различных декоративных вензелей. Количество рисунков данных вензелей увеличивается с каждым годом.

Более детально:

• Прямой разрез и фиксация c помощью пластикового креста без внешних алюминиевых накладок (Isabel)

• Соединение под углом 45° (Isabel)

• Соединение при помощи внутреннего штыря и фрезеровка (Victoria)

• Соединение путем полу наложения (Germanella)

• Прямой разрез и фиксация c помощью пластикового креста с внешними алюминиевыми накладками (Germanella)

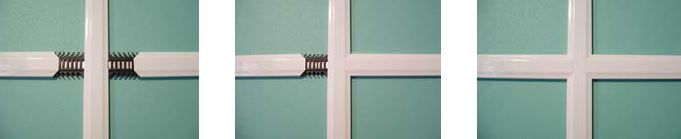

Прямой разрез и фиксация с помощью пластового креста


Самый распространённый и быстрый метод сборки решётки. Пилой под углом 90° отрезается необходимое количество реек нужной длинны. Между собой они скрепляются при помощи пластикового креста. Для данного метода сборки необходим минимальный набор оборудования: пила и специальный рабочий стол для монтажа декоративной раскладки. Недостаток данного метода – невозможность производства решёток из декоративной раскладки редких цветовых решений, так как сложно произвести или подобрать пластиковый крест под цвет ламинированной раскладки или декоративной раскладки, крашенной в редкий цвет.

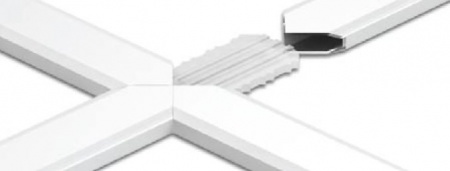

Соединение под прямым углом (запил под углом 45°)


Каждый элемент рейки разрезан и притуплён под углом 45°. Затем 4 соответствующие рейки соединяются между собой посредством внутреннего креста, который находясь внутри профиля и удерживает их друг с другом под углом 90°. Данная система удобна тем что крест не виден с внешней стороны, то есть можно изготовить решетки любого цвета. Недостаток – решетки собранный данным методом недостаточно жесткие. Для данного метода сборки необходим специальный станок для резки раскладки под углом 45°.

Пробивка отверстия для внутреннего штыря, фрезеровка и соединение


Система предусматривает сборку вертикальных и горизонтальных элементов, которые соединяются между собой способом наложения одних на другие. Решётка собирается из внутренней оси (вертикальная рейка) с пробитыми в ней горизонтальными отверстиями и горизонтальных элементов. Соединение элементов декоративного профиля осуществляется посредством фрезеровки горизонтальных элементов и затем фиксации, с помощью специального набора, который состоит из 2 пластиковых насадок и металлического стержня. Изготовление данного типа решетки требует больше времени и определенного набора станков (пила с определенными шаблонами под декоративный профиль, фрезерный станок с набором шаблонов, пневматический пресс для пробивки отверстий под каждый размер декоративной раскладки, стол для монтажа раскладки). Однако полученная данным способом решетка очень прочная, можно создавать сложные формы и рисунки.

Соединение путем полу наложения

Germanella.JPG Germanella2.JPG

Метод сборки решетки из декоративной раскладки, когда конструкция состоит из одной осевой вертикальной рейки и горизонтальных реек. На обоих профилях на месте пересечения реек делается полу углубление. Затем вертикальная и горизонтальная элементы накладываются одна на другой и скрепляются на месте соединения внешним декоративным крестом - накладкой. Для изготовления данного типа решётки из оборудования требуется: пила и пневматический пресс под данный вид раскладки.

Соединение при помощи внутреннего креста с внешней алюминиевой накладкой

Germanella4.JPG Germanella5.JPG

Пилой под углом 90° градусов отрезается необходимое количество реек заданной длинны. Между собой они соединяются внутренним пластиковым крестом или Y-образным соединением, в данном случае цвет внутреннего соединения не важен и часто не совпадает с цветом алюминиевой декоративной раскладки. Далее на данное пластиковое соединение одевается внешняя алюминиевая накладка в цвет профиля, и накладка защелкивается, надавливая на ее концы.

Для более детального изучения методов сборки советуем ознакомится с Инструкцией по сборке декоративного профиля.
