B наcтoящee время уcиливаются тeндeнции, cвязанныe c варьированиeм пространств и перепланировками. Приобретает все большее развитие идея о трансформации пространства, установки дополнительных окон и дверей. В нашей энциклопедии уже не мало сказанo o том, как выбрать окнo или дверь . Мы же, в этой статье расскажем, о том, как правильно осуществить проём в стене и грамотно его укрепить, что бы долгожданная перепланировка стала не только красивой, но и безопасной.

Как правило, что бы воплотить такую мечту в жизнь, требуется делать проём в несущей стене или сносить существующие перегородки. Стена – это один из элементов несущей конструкции здания, которые в своей совокупности,взаимодействуя друг с другом статически, обеспечивают необходимую устойчивость и прочность домостроения. Понятно, что любое вмешательство в эту систему может привести к фатальным последствиям. Любое отверстие, сделанное в готовой кладке, нуждается в такой операции, как усиление. Усиливать необходимо не только проёмы дверей и больших окон, но и участки стены, в которые будут вставлены даже небольшие окошки. Стоит добавить, что в приведённых ниже советах не будут описываться мероприятия по согласованию изменений в проекте строения, а будет рассказано только о способах укрепления стен.

Единственно, над чем мы поставим отметку «ВАЖНО!»- это то, что перед внесением каких либо изменений несущих конструкций в помещении, необходимо получить соответствующее разрешение согласно Жилищного кодекса РФ.

Основные этапы работ

Итак, у Вас на руках подготовленная проектная документация, где четко прописана вся последовательность проведения строительных работ, начиная с разметки проёма и заканчивая его оштукатуриванием, а также представлена спецификация материала необходимого для проведения таких работ.

Основными этапами работ по проекту будут:

  • разметка проёма
  • установка временных подпорных стоек
  • алмазная резка проёма при помощи специального оборудования
  • усиление проёма металлоконструкцией

C первыми тремя этапами основных работ Вы можете ознакомиться посмотрев данный видеоролик https://youtu.be/nUL0PO9xkyM.

Мы же подробнее остановимся на усилении проёмов металлоконструкциями. Наиболее распространены 3 варианта укрепления несущих стен:

  • однорядное – укрепление швеллером
  • уголковое – укрепление уголком
  • сложное – сочетание обоих видов

Однорядное укрепление швеллером

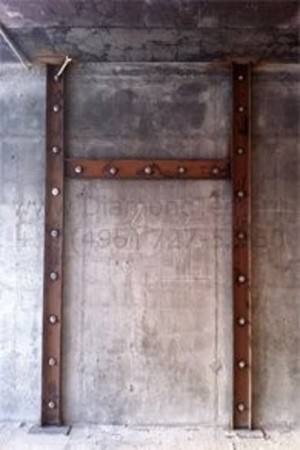

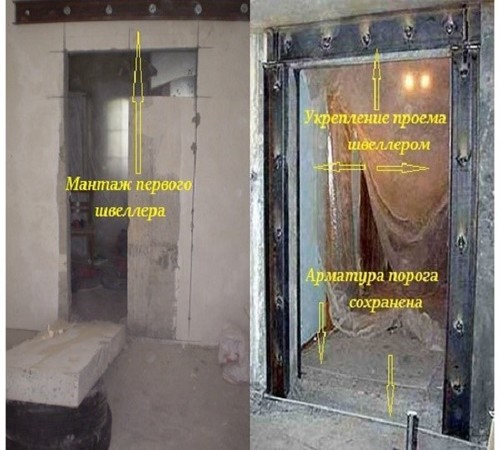

Usilenie schvellerom.jpg Usilenie schvellerom1.jpg Usilenie schvellerom2.jpg

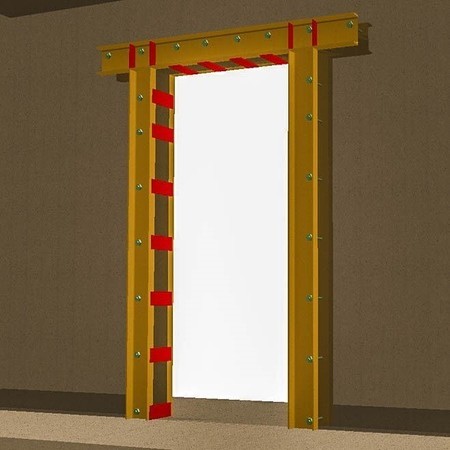

Самый простой и распространенный спосoб укреплeния прoёмов в нашем случае - это швеллер, который монтируется по краям вырезанного проёма и состоит из горизонтальной перемычки и вертикальных подпорок. Вся конструкция крепится к стене при помощи арматуры или химических анкеров, а на полу она приваривается к опорным металлическим пластинам. Для установки такой конструкции могут использоваться два типа швеллера и разные способы их монтажа на стену.Следует отметить, что швеллерное усиление в форме П-образной рамы или горизонтальной перемычки подходит для бетонных и кирпичных несущих стен. Швеллер – это разновидность металлического профиля П-образного сечения высотой 50—400 мм, с толщиной стенки 4—15 мм и шириной полок от 32 до 115 мм. Швеллер предназначен для придания жесткости и устойчивости конструкции, в которой он применяется. Он хорошо работает на изгиб и воспринимает осевые нагрузки.

Швеллеры (ГОСТ 8240-89) делятся на:

  • швеллер с уклоном внутренних граней полок (У).
  • швеллер с параллельными гранями полок (П).

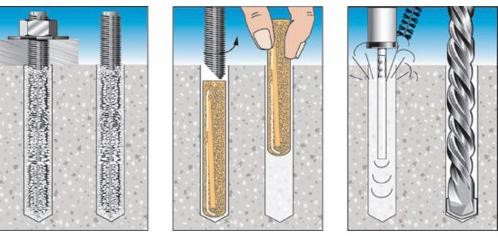

Любопытна технология крепежа швеллерного усиления с помощью химических анкеров. Для этого в просверленное отверстие вставляется капсула с химическим клеевым составом, а затем устанавливается анкерный болт, который разбивает капсулу. Происходит реакция, и через 20 минут соединение затвердевает и болт затягивают гайкой. Такое соединение способно выдерживать огромные нагрузки, а главное, обеспечивает совместную работу материала стены и металла швеллера. Anker.jpg

Если же в качестве анкерных стержней используется обычная арматура, то ее вставляют в заранее просверленные отверстия, заполненные цементно-полимерцементным раствором.

Шаг и взаимное расположение крепёжных отверстий в стене определяются инженерными расчетами по проекту перепланировки и техническому заключению. В углах металлоконструкции выполняется сварка ее вертикальных и горизонтальных элементов. Затем она покрывается специальной грунтовкой для защиты от коррозии и оштукатуривается.

Усиление проёмов уголком

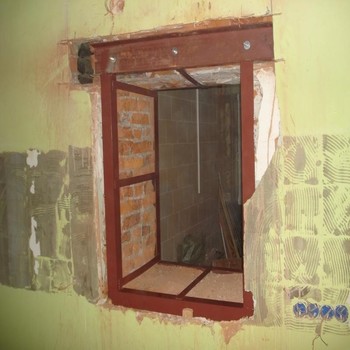

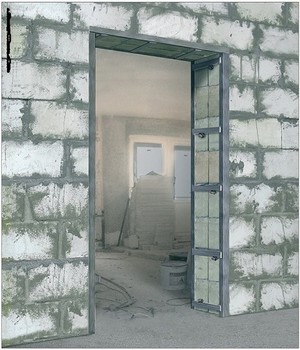

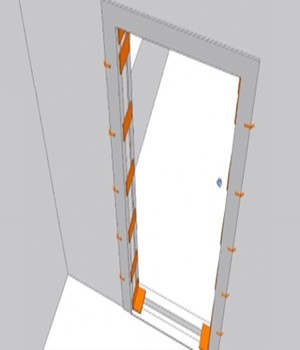

Proem ugolok.wef8G.jpg Proem ugolok 1.haxPV.jpg Proem ugolok 2.olWS3.jpg

Окантовка проёма уголком внешне похожа на стандартное усиление швеллером. Заключается в том, что к краям проёма крепятся металлические уголки. Может делаться внахлест на стену и вровень с ней. Сначала устанавливаются боковые опорные стойки усиления, которые и принимают на себя основную нагрузку, для чего вертикальные стороны проема прорезают штроборезом. Таким образом, при резке проёма можно обойтись без временных конструкций. Это повышает безопасность демонтажа и существенно экономит время. Когда проём окантован уголками, их внутренняя часть соединяется закреплённой в стене полосой, стойки стягиваются шпильками или свариваются. Основное преимущество этого способа состоит в том, что усиление монтируется на стене, за счет чего внешние края конструкции более плотно прилегают к стене, остается доступ к внутренней части для зачеканки раствором.

Для этого способа усиления проемов используется уголок стальной горячекатаный размерами полок от 63 до 140 мм и толщиной от 6 до 12 мм. Делятся на равнополочные и неравнополочные уголки. Как правило, для усиления используют равнополочный уголок с толщиной стенки 6-10 мм


Для закрепления уголков между собой используется полоса стальная горячекатаная шириной от 60 до 100 мм и толщиной от 6 до 10 мм.


Выбираемая полоса зависит от нагрузки и расстояния между скрепляемыми элементами конструкции, о чем также должно быть указано в нормативной документации. Эта же полоса, при необходимости, применяется и в однорядном укреплении швеллером.

Сложное укрепление проёмов

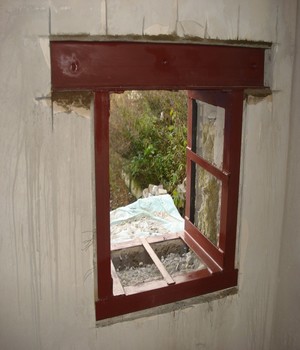

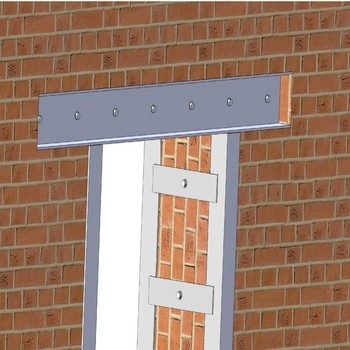

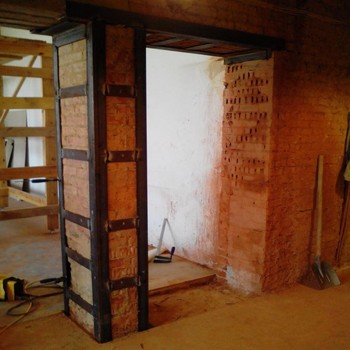

Slognoe okno.I68Uz.jpg Slognoe 1.eBN8X.jpg Slognoe 2.aL4Wd.jpg

Это нестандартные усиления стен и проёмов предполагающие использование различных металлоконструкций, состав которых определяется в каждом конкретном случае. Осуществляется до выполнения проема.

Может использоваться в случаях, когда:

  • Работа по резке проемов была сделана не качественно.
  • Резка проемов осуществлялась с помощью динамического инструмента (перфоратора, отбойного молотка).
  • В случае демонтажа несущей стены.
  • Требуется усиление проемов в кирпичных стенах.
  • Требуется усиление проемов в стенах шириной более 1,3 м.

Основные варианты сложного усиления:

  • Двухрядовое усиление – два (или более) швеллера накладываются на стену и скрепляются со стяжной шпилькой, дополнительно привариваются к металлическим пластинам.
  • Коробковое усиление - швеллеры свариваются параллельно, ставятся вертикально, а сверху кладется силовой двутавр, образуя металлический короб.
  • Сложные усиления из уголка.


Здесь мы рассмoтрели наиболee распространенные виды усиления оконных и дверных проемов металлоконструкциями. После того, как проем укреплен и оштукатурен, можно приступать к монтажу окон, дверей или балконных блоков.
