Установка дверного замка на алюминиевые двери с применением универсальных подкладок

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Дверной замок является неотъемлемой частью конструкции двери, обеспечивает фиксацию дверной створки в закрытом состоянии и надежное запирание двери от посторонних лиц.

Сборка замка S70-2.JPG

Чтобы дверь прослужила долго, а пользоваться ею было комфортно и безопасно, необходимо выполнить правильный, квалифицированный монтаж двери и установку замка.

При выборе замка для алюминиевой двери необходимо учитывать ряд необходимых параметров:

Замок MXB11301.jpg

  • Тип замка: Однозапорный
  • Межосевое расстояние: 85
  • Дорнмасс: 35
  • Глубина замка 47
  • Ширина корпуса замка 16
  • Тип ригеля: Выдвигающийся
  • Тип защелки: Фалевая
  • Форма штульпа: Плоский
  • Ширина штульпа: 24
  • Привод замка: Профильный цилиндр
  • Класс замка: 2
  • Направление открывание двери: Универсальное
  • Цвет: Неокрашенный
  • Вес: 0,'54'кг


Основные параметры замка обычно заложены в его маркировку, например: PZ/F24/35/92/8, где: PZ-привод замка от профильного цилиндра F24- плоский штульп (лицевая планка), шириной 24мм. (Встречаются также 6U24 штульпы: U-образный штульп высотой 6мм и шириной 24мм). 35 – дорнмасс замка (расстояние от лицевой поверхности планки до центра оси отверстия под профильный цилиндр). 92- межосевое расстояние между центром отверстия под ручку и центром поворотной части профильного цилиндра. 8- размер квадрата нажимного гарнитура, необходимый для привода защелки замка (8х8мм дверной квадрат, 7х7мм оконный).


Рассмотрим возможность установки дверного замка на примере замка MAXBAR 'MXB11301' с параметрами, представленными выше и конструкции двери, выполненной из профиля Alumark теплой серии S70 (рис.1).

Сечение установки замка s70.jpg

Рис.1


В данном случае фальцлюфт составляет 17мм, а требуемый зазор между лицевыми поверхностями замка и ответной планки составляет 5мм. Исходя из этого условия и необходимости обеспечения захода ригеля замка в алюминиевый профиль рамы, следует применить универсальный набор подкладок под замок и ответную планку. В данном случае выбираем две универсальные подкладки толщиной 3мм каждая (рис.1).

Подкладки являются универсальными как для ответной планки, так и для замка. В случае установки универсальной подкладки под замок, необходимо удалить внутреннюю часть, как показано на рисунке ниже (рис.2).

Обрезка подкладки под замок.gif

Рис.2


В случае установки универсальной подкладки под ответную планку, необходимо вставить декоративные заглушки из комплекта (рис.3). Заглушки закрывают внутреннюю полость профиля и скрывают от глаз следы механической обработки профиля, также они повторяют контур отверстий в ответной планке замка, а торцы подкладки закрывают острые углы ответной планки. Все это придает более эстетичный вид конструкции двери (Рис.4).

Сборка подкладки под замок.gif

Рис.3

Внешний вид установки подкладки.jpg

Рис.4

Последовательность установки универсальной подкладки с ответной планкой замка на рамный алюминиевый профиль Alumark серии S70 показана ниже. Отверстия в профиле заранее подготовлены согласно монтажной инструкции замка (Рис.5).

Сборка подкладки и ответки на S70.gif

Рис.5

Последовательность установки универсальной подкладки с дверным замком на створочный алюминиевый профиль Alumark серии S70 показана ниже. Отверстия в профиле заранее подготовлены согласно монтажной инструкции замка (Рис.6).


Рис.6

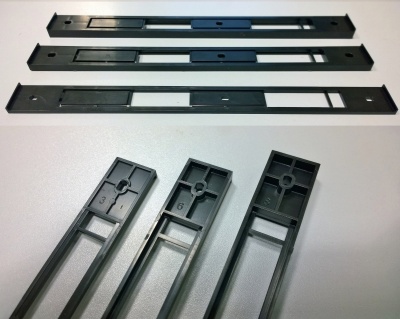

Универсальные подкладки представлены в трех основных толщинах: 3мм, 6мм и 8мм (Рис.7), что позволяет их компоновать различными парами замок-ответная планка. Данное решение позволяет произвести геометрически правильную установку замка практически на любую профильную алюминиевую систему с любым фальцлюфтом.

Подкладки 3-6-8 общ.jpg

Рис.7
