Установка оконной рамы в проем

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

Для выставления изделия по вертикали и горизонтали использовать несущие подкладки и деревянные клинья. Несущие подкладки расположить по краям рамы обязательно под импосты и с такой частотой, чтобы исключить провисание изделия. Проверить уровнем положение окна и зафиксировать его. Несущие подкладки расположить таким образом, чтобы они не выступали из-под подставочного профиля.

  1. В зависимости от размеров рамы (конструкции) и цвета предусмотреть при выставлении конструкции необходимый зазор между рамой и четвертью (10÷15 мм), который в дальнейшем заделывается при проведении работ по герметизации внешнего слоя монтажного шва.
  2. По имеющимся отверстиям в анкерной пластине засверлить стену под дюбель с шурупом (не менее двух отверстий). Установить дюбели. Закрепить анкерные пластины шурупами в проеме.
  3. При установке рамы на анкерные болты произвести сверление в стене по имеющимся отверстиям.
  4. Установить анкерные болты. Во избежание растягивания рамы в местах крепления рамы к стене установить клинья. Номинальные размеры и конфигурация оконных проемов должны соответствовать установленным в рабочей проектной документации. Рекомендуемые предельные отклонения от номинальных размеров высоты и ширины проема составляют 15 мм. Отклонения от вертикали и горизонтали деталей коробок смонтированных оконных блоков не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия и не более 2 мм в зоне открывающихся створок. Отклонение противоположных колодок не должно превышать 2 мм.

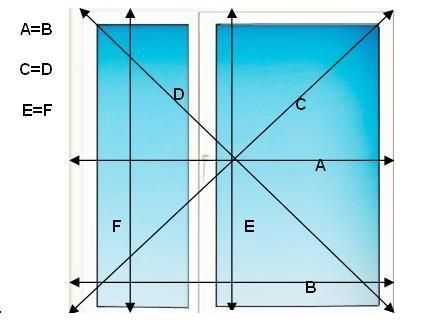

  5. Рулеткой произвести замер внутренних размеров рамы в горизонтальных уровнях и вертикальных плоскостях не менее чем в трех местах на предмет растяжки рамы. Произвести замер диагоналей.  Отклонения по вертикалям и горизонтали рам смонтированных изделий не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия в два метра и более.
