Установка стеклопакетов в местах глухого остекления

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

Оконный профиль и стеклопакет влияют друг на друга, претерпевая аналогичные внешние воздействия. Но их реакции на воздействие внешних факторов различны.
За счет различия коэффициентов температурного расширения стекла и пластика, разных величин линейных деформаций этих материалов, в местах соприкосновения стеклопакета с профилем в стекле возникают так называемые краевые нагрузки, а вместе с ними и краевые усилия, вызванные этими деформациями. Краевые усилия являются основной причиной самопроизвольного разрушения стеклопакетов и, как следствие, являются причиной замены стеклопакетов. Поэтому между стеклопакетом и профилем в конструкциях оставляют так называемый компенсационный зазор, в который при установке стеклопакета вставляются опорные и дистанционные подкладки.

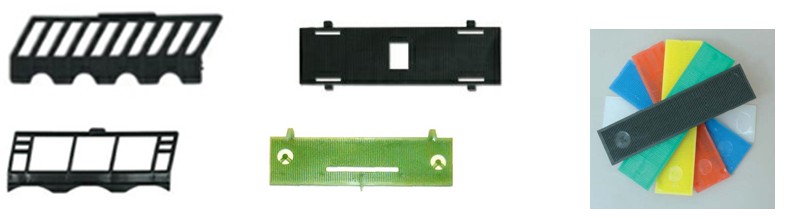

Рихтовочные подкладки.jpg

Рекомендации по установке подкладок:
1. Способы установки и (или) конструкции подкладок должны исключать возможность их смещения во время транспортировки и эксплуатации изделий.
2. Конструкция подкладок не должна препятствовать циркуляции воздуха над внутренней поверхностью фальца остекления.
3. При совпадении места установки подкладки с головкой крепежного шурупа не допускается перекос подкладки.
4. На любой стороне стеклопакета рекомендуется устанавливать не более двух опорных подкладок.
5. Расстояние от подкладок до углов стеклопакетов должно быть, как правило, 50-80 мм. При ширине стеклопакета более 1,5 м рекомендуется увеличивать это расстояние до 150 мм.

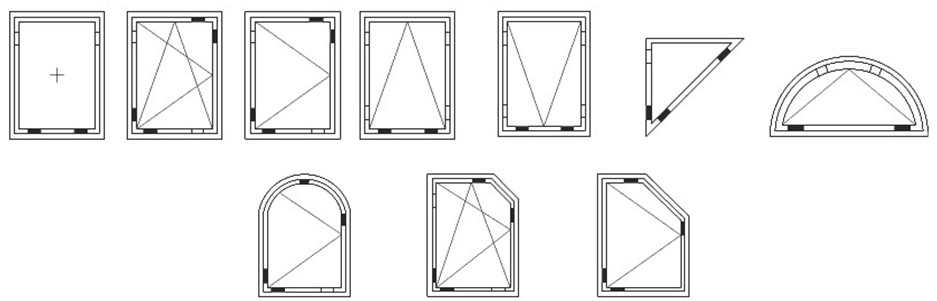

Под стеклопакет.jpg


опорные подкладки (пластины рихтовочные).
дистанционные подкладки (фальцевые вкладыши);

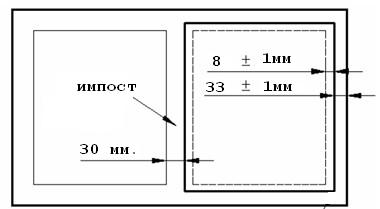

Установить штапики в следующей последовательности: сначала короткие штапики, затем длинные штапики. При установке стеклопакетов и штапиков обращать внимание на то, чтобы под уплотнение не попадали посторонние предметы и грязь. Зазоры в угловых соединениях штапиков (раскладок), а также зазоры между штапиком и профилем более 0,5 мм не допускаются. В соответствии с предварительной маркировкой установить на место все снятые створки. Проверить работу фурнитуры (пятикратное открывание- закрывание створок). Проверить нахлест створки на раму (по ГОСТ 30674-99 – размер притвора под наплавом). Нахлест створки на раму должен быть равномерным по всему периметру и составлять 8±1 мм.  Затем удалить вспомогательные клинья, применяемые для временной фиксации рамы.
