Устройство цилиндрового механизма

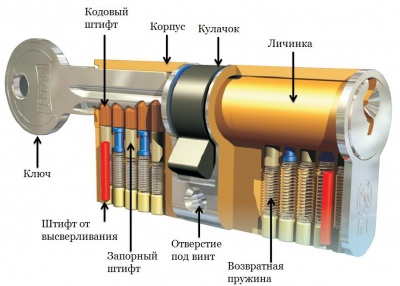

Цилиндровый механизм (профильный цилиндр) состоит из следующих частей:

  1. Корпус, в котором размещаются все части цилиндра. Корпус крепится к замку винтом через специальное отверстие.
  2. Личинка, в которую вставляется ключ, после чего она поворачивается внутри корпуса, открывая или закрывая замок за счет поворотного кулачка.
  3. Кулачок служит для передвижения ригеля замка.
  4. Ключ из стали или латуни
  5. Кодовые, запорные штифты и штифты от высверливания

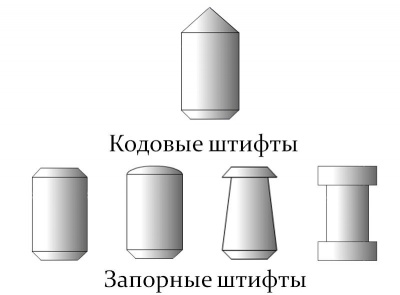

Внутри корпуса и личинки расположены штифты. Штифты внутри корпуса называются запорными. Запорные штифты служат для блокировки цилиндра относительно корпуса, когда ключ не вставлен в скважину. Эти штифты опираются на возвратные пружины. Запорные штифты имеют разную высоту и форму: цилиндра, “катушек” и грибовидной формы. Сложная форма запорных штифтов затрудняет взлом цилиндрового механизма. Материал кодовых и запорных штифтов – латунь или сталь.

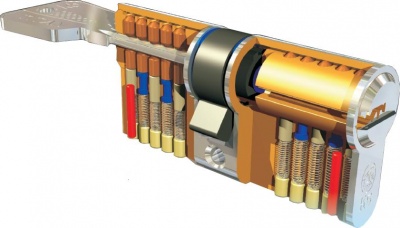

Профильный цилиндр с перфорированным ключом

Внутри личинки находятся кодовые штифты, которые взаимодействуют с ключом. Кодовые штифты также имеют разную высоту, которая соответствует профилю ключа.

Для предотвращения взлома цилиндровых механизмов путем сверления используют:

  • ближайшие от лицевой поверхности корпуса штифты из термообработанной стали
  • штифты из закаленной стали в корпусе или личинке механизма

Количество кодовых штифтов и количество возможных размеров кодовых штифтов определяет секретность цилиндрового механизма.
Число кодовых комбинаций цилиндрового механизма составляет Ab, где:

A – число различных размеров на одном кодовом штифте;
b – число кодовых штифтов в механизме.

В качестве примера рассмотрим следующую ситуацию:

В профильном цилиндре число кодовых штифтов равно 5, число различных размеров на каждом кодовом штифте равно 6. Таком образом, количество комбинаций для данного цилиндрового механизма = 65 = 7776.

Если в профильном цилиндре 6 штифтов, то имеем уже 66 = 46656 комбинаций.

В цилиндре с перфорированным ключом сверху от ключа дополнительно располагается верхний ряд(ы) из кодовых штифтов, которые соответствуют выемкам на ключе.

Профильные цилиндры классифицируются по 3 степеням секретности:

  1. Низкая: 10-5000 комбинаций при отсутствии элементов защиты.
  2. Средняя: 5000 - 1000000 комбинаций, элементы защиты опциональны.
  3. Высокая: > 1000000 комбинаций, элементы защиты обязательны.

На профильные цилиндры распространяются ГОСТ 5089 и ГОСТ 19091.
