Узел бокового и верхнего примыкания оконного блока из ПВХ-профиля к проему с четвертью стены из кирпича
Узел бокового и верхнего примыкания оконного блока из ПВХ-профиля к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса погонажными материалами.

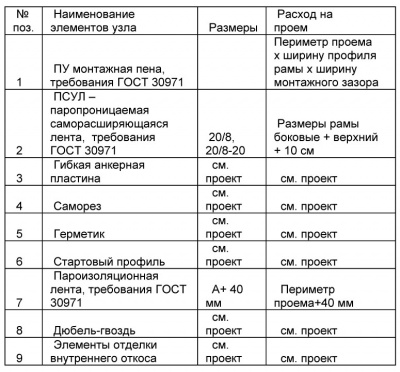

Примечание
А- наибольшая ширина монтажного зазора. При расположении проёмов на отметках выше 80м рекомендуется дополнительная консультация с производителем.
Если ширина монтажного зазора превышает 35 мм, рекомендуется установка компенсатора, шириной не менее ширины профиля рамы. ГОСТ 30971- Приложение А. Примыкание внутреннего откоса выполняется в соответствии с рекомендациями ГОСТ 30971- Приложение А.1, конструкция откоса согласно проектному решению.
Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.
Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
