Узел бокового и верхнего примыкания оконного блока к проему с четвертью с установкой компенсатора монтажного зазора

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

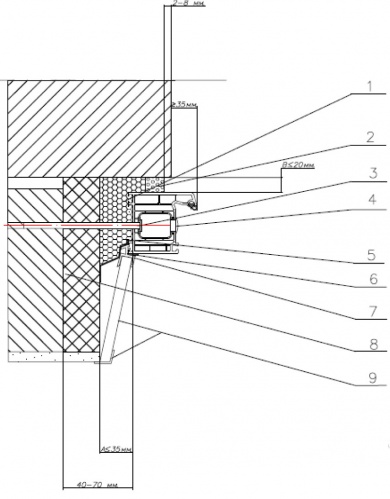

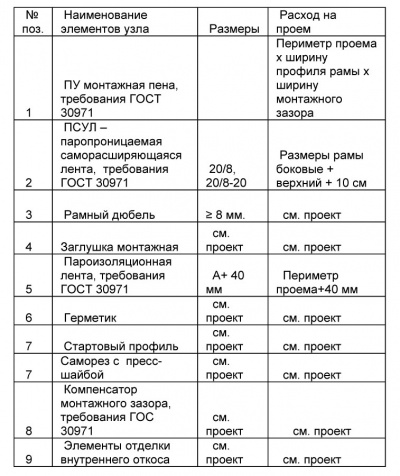

Узел бокового и верхнего примыкания оконного блока из ПВХ-профиля к проему с четвертью в стене из кирпича установкой компенсатора монтажного зазора, с отделкой

























Примечание

А - наибольшая ширина монтажного зазора. При расположении проёмов на отметках выше 80м рекомендуется дополнительная консультация с производителем.


Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.

Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
