Узел бокового примыкания оконного блока к проему стеновой панели

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

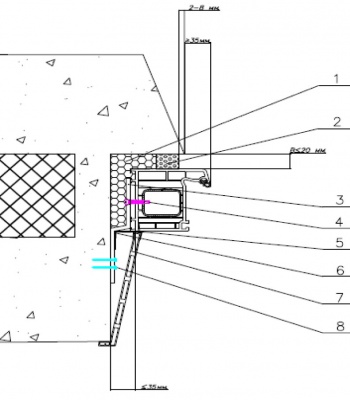

Узел бокового примыкания оконного блока к проему стеновой панели с отделкой внутреннего откоса панелью.
























Примечание

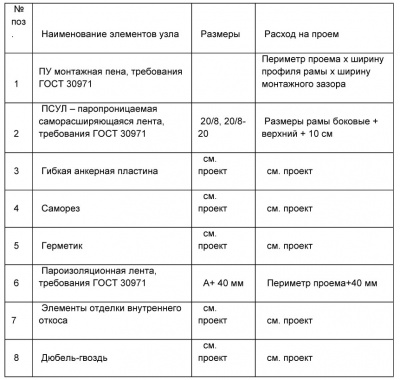

А-наибольшая ширина монтажного зазора. При расположении проёмов на отметках выше 80м рекомендуется Дополнительная консультация с производителем Если ширина монтажного зазора превышает 35мм, рекомендуется установка компенсатора, шириной не менее ширины профиля рамы. ГОСТ 30971- Приложение А.1 Примыкание внутреннего откоса выполняется в соответствии с рекомендациями производителя. ГОСТ 30971- Приложение А.1, конструкция откоса согласно проектному решению.

Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.

Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
