Узел боковой и верхний примыкания, оконного блока из ПВХ к кирпичной стене с фасадной системой утепления

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

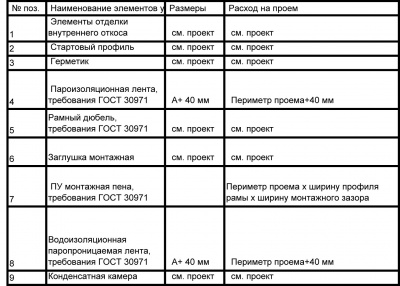

Боковой и верхний узел примыкания оконного блока из ПВХ профиля к кирпичной стене с фасадной системой утепления, с тонким наружным штукатурным слоем. Конструкция монтажного шва: 3-х слойная система изоляции (ПСУЛ, мембранная лента, ПУ пенный утеплитель, пароизоляционная лента). Наружный откос: минераловатная плита, декоративная штукатурка

























Примечание

А-наибольшая ширина монтажного зазора

Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.

Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
