Узел нижнего примыкания оконного блока из ПВХ - профиля к стене из монолитного ж/бетона с НФС

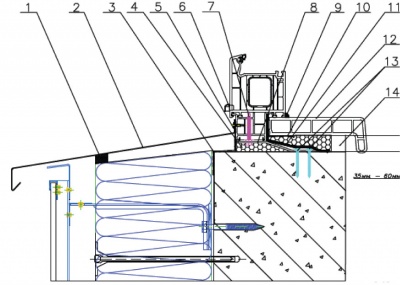

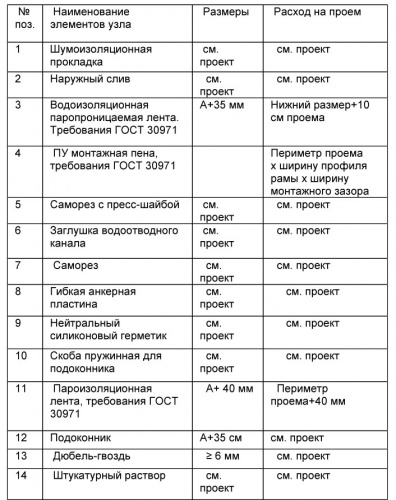

Узел нижнего примыкания оконного блока из ПВХ - профиля к стене из монолитного ж/бетона с НФС.
Конструкция шва: 3-х слойная система изоляции
.
Примечание
Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.
Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
