Узел нижнего примыкания оконного блока из ПВХ-профиля к проему слоистой стены с эффективным утеплителем

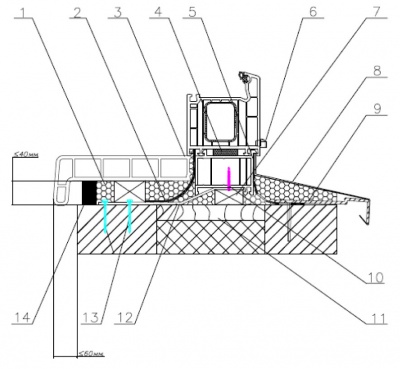

Узел нижнего примыкания оконного блока из ПВХ-профиля, подоконника и слива к проему слоистой стены с эффективным утеплителем





Примечание

А - наибольшая ширина монтажного зазора.

Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.

Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
