Узел верхнего примыкания оконного блока к перемычке из стального уголка

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

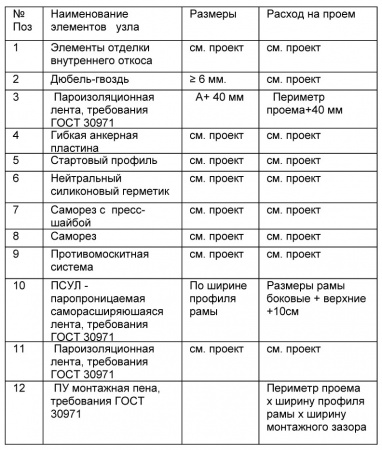

Узел верхнего примыкания оконного блока к перемычке из стального уголка в проеме многослойной стены с облицовкой кирпичом, с установкой противомоскитной системы

























Примечание

А - наибольшая ширина монтажного зазора. При расположении проёмов на отметках выше 80м рекомендуется дополнительная консультация с производителем. Если ширина монтажного зазора превышает 30мм, рекомендуется установка компенсатора, шириной не менее ширины профиля рамы. ГОСТ 30971- Приложение А.1. Примыкание внутреннего откоса выполняется в соответствии с рекомендациями ГОСТ 30971- Приложение А.1, конструкция откоса согласно проектному решению.


Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.

Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
