Виды балконного остекления

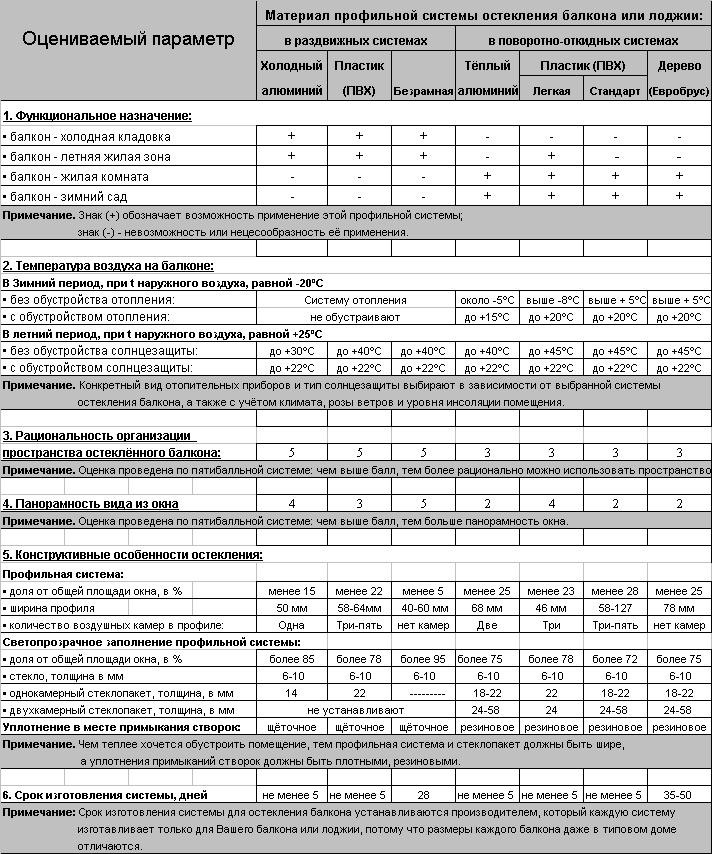

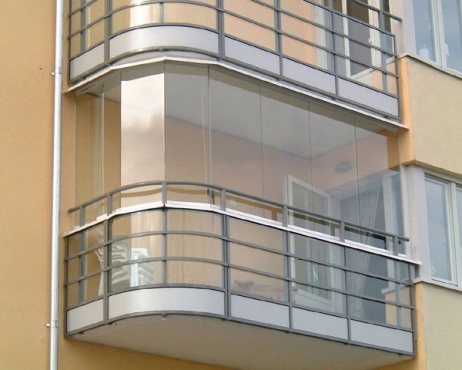

Для начала дадим определения для балкона и лоджии. «Балкон» — выступающая из плоскости стены фасада здания огражденная площадка, а «лоджия» - это модифицированный балкон, как правило, встроенный в стену и имеющий справа и слева стены (у балкона их нет). Установив на эти архитектурные части фасада «холодное» остекление получаем неотапливаемое помещение, холодное в осеннее-зимний период. Если устанавливаем «теплое» остекление, утеплим стены и проведем туда отопительные приборы, то получим отапливаемое помещение, тем самым увеличив жилую площадь квартиры. Фото 1. Рассмотрим варианты остекления, как для холодного балкона, так и для теплого. Некоторые сравнительные данные по разным видам остекления можно посмотреть в Таблице 1. (Источник: ОКНА МЕДИА)

Tablica ostekleney 1.jpg             Obchay informaciy o provedal.JPG                      Foto balkona v bezramnom ispolnenii.jpg

                                                              Таблица 1.                                                                                                                                     Рисунок 1.                                                                                                         Фото 1.

Холодное остекление рамное, т.е. с использованием профилей – предназначено для защиты балкона от ветра и атмосферных воздействий (дождь, снег, туман). Для переплетов используется алюминиевый профиль и стекло толщиной от 4 до 6 мм, или стеклопакет толщиной 14 мм в качестве заполнения (стеклопакет для возможности повышения звукоизоляции). Основные требования к таким конструкциям надежность и герметичность.

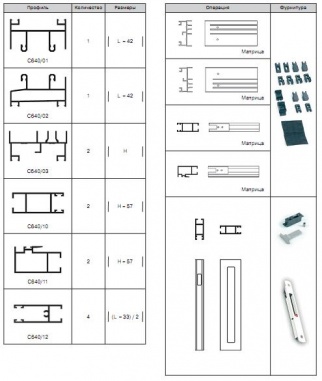

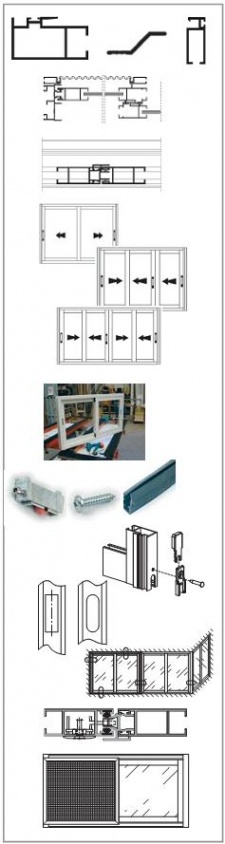

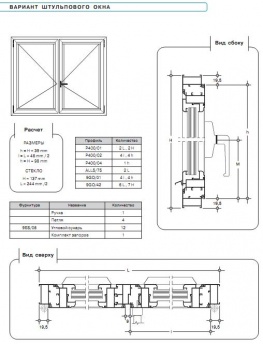

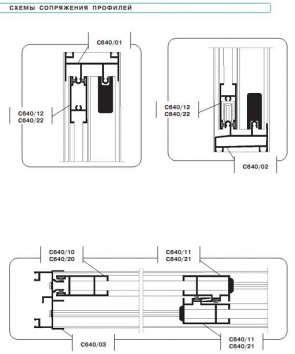

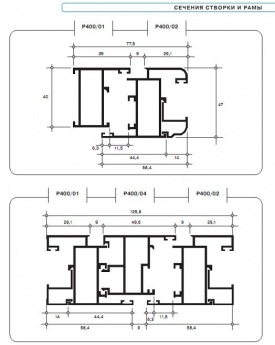

Для изготовления таких конструкций в России наиболее популярна серия «Проведал» 640 и 400 серии и её аналоги (в дальнейшем в этой статье для простоты будем ее называть Проведал). Данная серия профилей была разработана в Испании в 90-е годы прошлого столетия, исходя из климата этой страны. Стала популярной в России благодаря простым и надежным техническим решениям, универсальному (небольшому) набору профилей, уплотнителей, фурнитуры, удобству в изготовлении и монтаже конструкций, минимальному количеству необходимого оборудования, невысоким требованиям к квалификации сборщиков, монтажников. Общая информация о серии 640 представлена на Рисунке 1. Виды профилей, их обработка и комплектующие для серии 640 – Рисунок 2. Схемы сопряжения профилей в серии 640 - Рисунок 3. Сечения профилей серии 400 - Рисунок 4. Вариант изготовления окна - Рисунок 5.

(Для более подробного ознакомления с ситемами типа Проведал, Вы можете пройти по ссылке на каталог - Каталог комплектующих и профилей для балконного остекления).


  Vidy profily provedal.JPG      Bokovoi verhnii nizhnii uzel profily provedal.JPG      Seria C400 provedal uzel shtulpa.JPG        Seria C400 provedal uzel bokovoi verhnii nizhnii.JPG

                             Рисунок 2.                                                                       Рисунок 3.                                                                 Рисунок 4.                                                                Рисунок 5.


Кроме систем типа Проведал для холодного остекления могут использоваться и другие системы профилей без терморазрыва. Рисунок 6 (на примере профиля Alumark). Они используются в тех случаях, когда конструкции из системы Проведала не удовлетворяют техническим или эстетическим требованиям клиента.

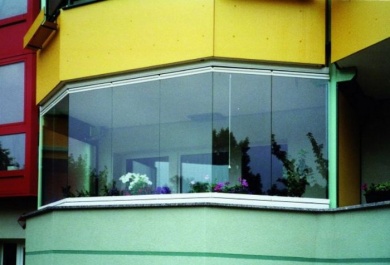

Холодное остекление безрамное – используется для тех же целей, что и рамное, и отличается, отсутствием алюминиевых переплетов створки и импоста - Фото 2. В качестве заполнения для безрамного остекления может использоваться закаленное стекло толщиной от 6 мм. Стеклопакет в безрамном остеклении не используется. Конструкция безрамного остекления состоит из алюминиевой рамы, установленной в проем и имеющей пазы для движения кареток, стеклянных створок с установленными на них каретками и наклеенными уплотнителями и ручками.Фото 3.

   Uzel nizhnii alumin profil Alumark S50.JPG   Uzel impostnoi alumin profil Alumark S50.JPG             Foto balkona v bezramnom ispolnenii 2.jpg      Shema bezramnot osteklenie.jpg       Foto ostekleniy balkona teploe 1.jpg               Uzel nizhnii alumin profil Alumark S70.jpg

                                           Рисунок 6                                                                                  Фото 2                                                                       Фото 3                                                 Фото 4                                                            Рисунок 7

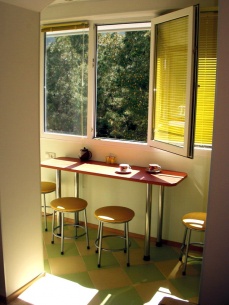

Теплое остекление – используется для защиты балкона от ветра и атмосферных воздействий (дождь, снег, туман), а так же сохранения тепла внутри помещения. Для переплетов используется ПВХ-профиль (Фото 4), деревянный профиль или алюминиевый профиль с терморазрывом (Рисунок 7), т.е. комбинированный профиль, состоящий из двух алюминиевых профилей соединенных пластиковой вставкой. Пластиковая вставка отсекает теплую зону от холодной и препятствует передаче тепла наружу через переплет. В настоящий момент, все больше алюминиевых профильных систем (особенно в Европе) добиваются теплотехнических показателей аналогичных ПВХ системам. В качестве заполнения используются различные виды стеклопакетов. Толщина и вид стеклопакета могут варьироваться в зависимости от требований, которые к ним предъявляются. Прежде всего, это коэффициент сопротивления теплопередаче (чем он выше, тем меньше потери тепла через стеклопакет) и надежность (т.е. толщина стекол в составе стеклопакета, которые должны выбираться в зависимости от размера стеклопакета из расчета нагрузок, которые будут воздействовать на стеклопакет, в первую очередь ветра). Для изготовления теплых конструкций могут использоваться различные виды и серии профилей как отечественные, так и западные.


Схемы открывания для различных видов остекления

Серия 640 Проведал позволяет изготавливать раздвижные конструкции, т.е.конструкции, в которых створка отъезжает в сторону на роликах - Фото 5.

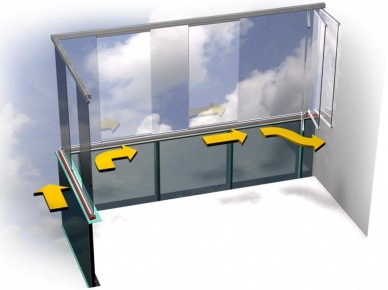

Серия 400 Проведал позволяет изготавливать поворотные, откидные и поворотно-откидные конструкции, т.е. конструкции, в которых створка поворачивается относительно шарниров (петель) - Фото 6 и 7. Принцип открывания для безрамного остекления – складывание гармошкой стеклянных блоков при прикладывании усилия к ручке. В качестве уплотнителей используется щеточный уплотнитель (между рамой и стеклом) и бесцветный резиновый (ЕПДМ или ТЭП) уплотнитель (в местах сопряжения стекол между собой) - Фото 8.

Серии теплых профилей аналогичны по своим схемам открывания сериям Проведал и различаются между собой видами и ассортиментом профилей, уплотнителей и комплектующих. Основное отличие от серий Проведал заключается, как уже говорилось выше, в комбинированном профиле.

Foto razdvizhnogo okna provedal.jpg       304x295px       275x294px       Shema bezramnot osteklenie balkona.jpg

                      Фото 5                                                                     Фото 6                                                                    Фото 7                                                                              Фото 8


Фурнитура, используемая для различных типов открывания

Для раздвижной серии Проведал используется минимальный набор фурнитуры – ролики, защелки, комплект крышек и накладок. Так как система Проведал была создана в Испании, при ее появлении на Российском рынке использовалась качественная фурнитура испанского производства, в последние годы все чаще используется более дешевая китайская (как с высоким качеством, так и с низким). Для поворотно-откидной схемы открывания используется фурнитура знаменитых европейских лидеров в этой области Giesse, Roto и менее знаменитых китайских. Фурнитура поставляется наборами или отдельным деталями.

Комплектация набора зависит от размеров створки и вида открывания (поворотная, откидная, или поворотно откидная).

Поворотная
Откидная
Поворотно-откидная
Ручка
Ручка
Ручка
Планка приемная
Планка приемная
Комплект поворотно-откидной
Запор нерегулируемый
Запор нерегулируемый
Ножницы
Планка ответная регулируемая
Планка ответная регулируемая
Прижим средний
Петли поворотные
Петли поворотные
-
Подпятник на раме
Ножницы фрамужные
-
Пятка на створке
Переключатель угловой
-


Для различных видов алюминиевых систем фурнитура может отличаться, что бы подобрать нужную фурнитуру для используемой системы воспользуйтесь ссылкой - Подбор фурнитуры.

Достоинства и недостатки различных схем открывания и используемой фурнитуры

Раздвижная схема открывания, используемая в серии 640 Проведал, удобна простотой
изготовления и надежностью использования. Вес створки распределяется на четыре ролика, которые в свою очередь опираются на направляющий алюминиевый профиль. Уплотнительные элементы для створки в этой серии – щеточные, для рамы – резиновые (ЕПДМ).
Достоинства раздвижной схемы открывания:

  • самое главное - экономия места в зоне остекления, что особенно актуально для узких балконов;
  • нет необходимости в фиксации открытой створки;
  • удобство использования москитной сетки;

Недостатки:

  • неудобство в обслуживании наружной поверхности остекления;
  • слабая герметизация при использовании щеточных уплотнителей.

Поворотно-откидная схема открывания, используемая в серии 400 Проведал, менее
надежна по сравнению с раздвижной, и более трудоемка в изготовлении. В конструкции появляются повышенные требования к петлям и фурнитуре, на которую приходится вес створки. Уплотнительные элементы для створки и для рамы в этой серии – резиновые (ЕПДМ). Прижатие стекла осуществляется штапиками, которые защелкиваются на основном профиле в соответствующем пазу.
Достоинства поворотно-откидной схемы:

  • высокая степень герметизации створки, возможность ее регулировки;
  • -возможность в обслуживании наружной поверхности створки путем ее открывания внутрь.

Недостатки:

  • невозможность экономии пространства балкона;
  • обязательная фиксация открытой створки;
  • установка москитной сетки только снаружи.

Складывающаяся схема открывания для безрамного остекления несомненно имеет
самые высокие эстетические характеристики – панорамный обзор и более красивое исполнение. Качественное исполнение всех деталей механизма отрывания, применение закаленного стекла с обработанными кромками, прозрачный уплотнитель из силикона – все это имеет изначально высокую стоимость, что и предопределило узкую распространенность такого типа остекления в балконов на российском рынке.


Дополнительная информация


При выборе алюминиевой серии для остекления балконов необходимо произвести все расчеты в соответствии со строительными нормами и правилами (СНиП 2.01.07-85 Нагрузки и воздействия) с учетом высотности здания и сочетания всех нагрузок.
В статье рассматривались различные схемы открывания исходя из условия, что светопрозрачная конструкция устанавливается в готовый проем (есть бетонный или кирпичный парапет). В последние годы все чаще используется схема остекления балконов, при которой вся внешняя (наружная), сторона балкона является светопрозрачной конструкций от пола до потолка. Схемы открывания в этом случае могут быть аналогичны описанным в статье, но требования к расчетам по нагрузкам и наличию проекта на светопрозрачные конструкции возрастают.
