Визуальное отображение и модификация актуального состояния линии анодирования алюминиевых профилей

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

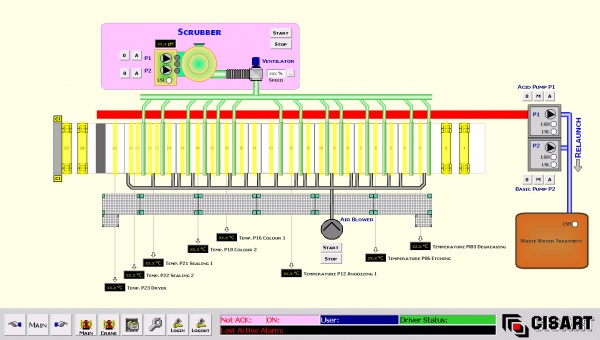

ГЛАВНАЯ СТРАНИЦА ДИСПЛЕЯ

Все описываемые параметры могут быть скорректированы как во время автоматической работы линии, так и в фазе ее остановки.

Vizualnoe otobragenie modifikacii linii.jpg

  • Позиции тележек в реальном времени плюс текущие инструкции.
  • Детальное визуальное отображение состояния тележки в текущем ходе программы (отображение на мониторе с возможностью пролистывания уже выполненных и предстоящих операций); текущее состояние (автоматический режим, ожидание, ручной режим, поиск позиционирования, вне позиции) текущее положение с номером позиции и ее наименованием, значение оставшегося времени хода тележки, описание перемещаемого артикула, следующая позиция назначения, количество анодных штанг на позиции.
  • Отображение основного состояния системы со временем цикла, количеством изготовленных штанг, сигнализация о последнем активном цикле, тревожные сигналы, возникшие на линии.
  • Отображение положения штанг на их позициях (в работе, готовность, аварийная ситуация, свободная позиция) с функцией зуммирования для сверки текущих данных обработки с наличной штангой.
  • Просмотр всех параметров общего таймера, каплеобразования, штатной работы на рабочих позициях.
  • Отображение и модификации генератора синхронизации цикла.
  • Возможность редактирования и отображения обработки данных в базе данных во время рабочего процесса.
  • Отображение текущего положения статуса с возможностью предварительной записи, активации и исключения позиций и отображения в режиме реального времени обработки анодных штанг, находящихся на позиции.

ВОЗМОЖНОСТИ ПРОГРАММИРОВАНИЯ

  • Возможность программирования как всего цикла, так и с приоритетом времени общего или частичного.
  • Инструкции для управления приоритетом времени.
  • Инструкция для перемещений тележек и их синхронизации.
  • Инструкция по управлению программами, как условными блоками ( конструкция типа IF…THEN…ELSE…ENDIF) с возможностью связывания до 255 уровней.
  • Блокирование активированных программ сигналами с удаленного источника.
  • Блокирование активированных программ кодами обработки определенного артикула.
  • Инструкции по управлению складской зоной.
  • Инструкции по архивированию данных обработанных анодных штанг.


УПРАВЛЕНИЕ ПРОГРАММАМИ

  • Количество запоминаемых программ зависит только от размеров жесткого диска компьютера (НЕОГРАНИЧЕНО).
  • Запуск новых и старых программ посредством программы-редактора с функциями активации/дезактивации инструкций, удаления инструкций, внесения инструкций, модификации инструкций, активации/дезактивации страниц с отображением значения текущей инструкции.
  • Функция удаления программы
  • Функция копирования/ перенаименования/ распечатки программы

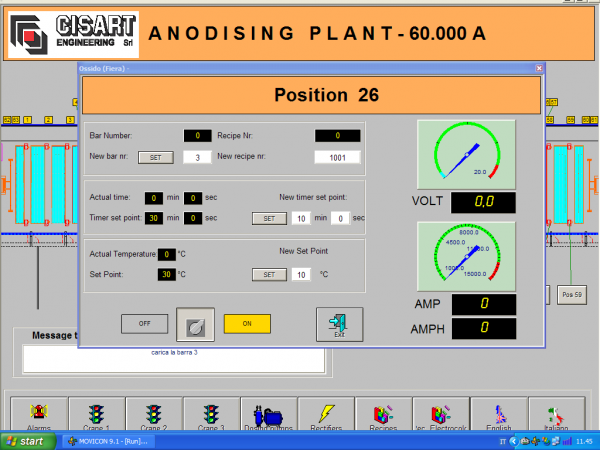

ВАННА АНОДИРОВАНИЯ

Vizualnoe otobragenie modifikacii lini2.png

  • На странице управления оксидами имется возможность установки всех параметров процесса, таких как ампераж, температура раствора в ванне, исключение или включение позиции, добавление дополнительного времени анодирования в рецептуру.
  • Также возможно отображение напряжения и тока в ванне, оставшееся время для завершения оксидного слоя, температуры и анодной штанги, находящейся в этой ванне с приложением номера рецептуры.
  • Возможность кроме того изменить рецептуру в ходе процесса.

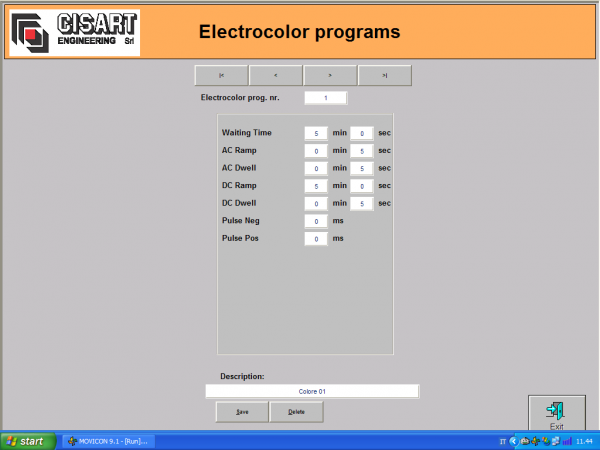

ВАННА ЭЛЕКТРООКРАШИВАНИЯ

Vizualnoe otobragenie modifikacii lini3.png

  • На странице управления электроокрашиванием имется возможность установки всех параметров процесса, таких как ампераж, температура раствора в ванне, исключение или включение позиции, добавление дополнительного времени обработки , специфицированного для рецептуры.
  • Также возможно отображение напряжения и тока в ванне, оставшееся время для завершения цикла, температуры и штанги, находящейся в этой ванне с приложением номера рецептуры.
  • Возможность кроме того изменить рецептуру в ходе процесса.

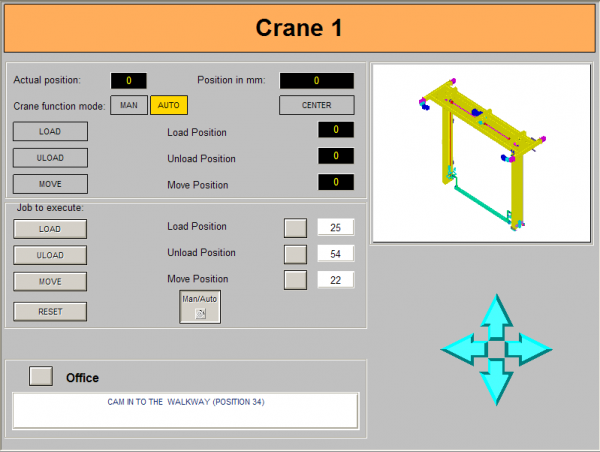

ТЕЛЕЖКИ

Vizualnoe otobragenie modifikacii lini4.png

Система лазерного позиционирования.

  • Ограничения хода программным и аппаратным обеспечением.
  • Автоматическое центрирование позиции в случае ошибочной остановки на позиции.
  • Параметр автоцентрирования в функции размерности линии и массы тележки (определяющийся для каждой тележки).
  • Программный и аппаратный контроль наличия штанги на позициях.
  • Контроль скоростей перекладки путем прямого выбора на инвертере.
  • Контроль подъема/погружения при помощи энкодера.
  • На странице управления тележками возможно задать движение тележки путем простых операций, запустить передвижение с текущей позиции на другую позицию, задать различные высоты подъема, осуществить центрирование тележки.
  • Время каплеобразования, переменное для каждой позиции.
  • Возможность отправки кратких дифференцируемых текстовых сообщений с тележки на тележку.

ПОЗИЦИИ

  • Таймеры каплеобразования для каждой позиции.
  • Общие таймеры для каждой позиции.
  • Таймеры работы в ванне постоянного значения (независимые от типа детали, находящейся на обработке на позиции).
  • Номенклатура позиций (ОБЕЗЖИРИВАНИЕ - AНОДИРОВАНИЕ 1- ЗАКРЕПЛЕНИЕ).
  • Возможность определения входа на системном блоке, как сигнала конца обработки штанги, находящейся на позиции (сигнал окончания обработки от выпрямителя с независимым контролем).
  • Общие входы позиции с внешней автоматики.
  • Общие выходы позиции под управлением внешней автоматики.
  • Дистанция замедления, определяемая для каждой позиции.
  • Каплеобразование и высоты, определяемые для каждой позиции.

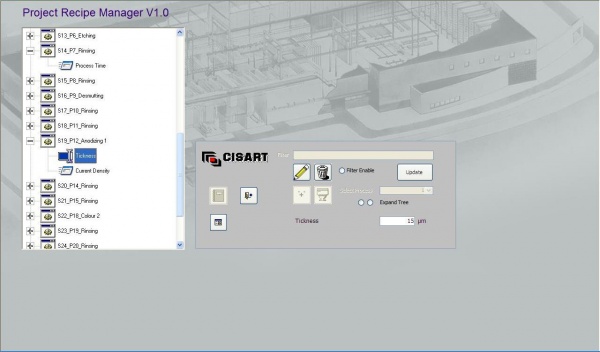

РEЦЕПТУРЫ

Vizualnoe otobragenie modifikacii lini5.jpg

  • Возможность внесения различных переменных обработки, таких, как время выдержки, напряжение, программы электроокрашивания, модификации рецептуры в процессе обработки.
  • Кодифицирование артикула цифро-буквенное до 20 символов.
  • Описание артикула (напр. ПРОФИЛЬ ТИП “C”)
  • Возможность задавать различные параметры для каждого артикула в зависимости потребности потребителя (например, количество микрон при анодировании, предусмотренный цвет и т.д.).
  • Различные коды для определения отделки заготовки (тип работы, которая будет осуществляться ).
  • Определение конкретного рабочего времени для каждой фазы процесса.
  • Распечатка перечня доступных артикулов КОД + ОПИСАНИЕ + ПАРАМЕТРЫ
  • Детализированная распечатка артикулов

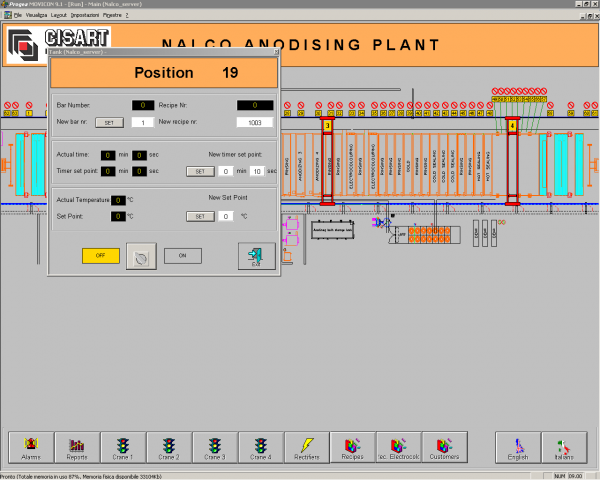

ВАННЫ

Vizualnoe otobragenie modifikacii lini6.png

  • На странице управления ваннами имеется возможность задания всех переменных данных процесса, таких как температура ванны, включения или исключения позиции.
  • Кроме того возможна визуализация времени оставшейся обработки, температуры в ванне и штанги, находящейся в ванне с соответствующим номером рецептуры.
  • Также имеется возможность замены рецептуры во время обработки.

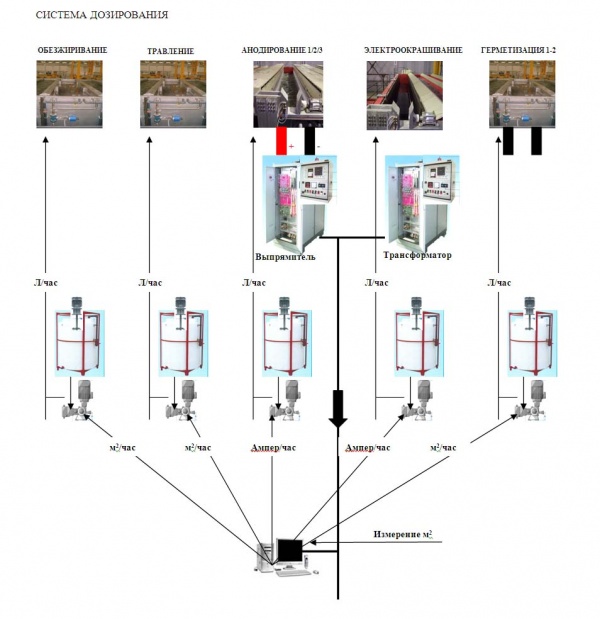

СИСТЕМА ДОЗИРОВАНИЯ

  • Эта передовая система дозирования позволяет в любое время иметь подробные и точные данные потребления химических компонентов для каждого клиента для каждой анодированной штанги. Собранные данные можно будет просмотреть и распечатать в течение нескольких дней / месяцев / лет раздельно по каждому виду дозированного компонента.
  • С компьютера можно установить время работы дозирующих насосов, и дозировка происходит после каждого выполненного объема в квадратных метрах или A/час (например, каждые 1000 квадратных метров обработанных профилей или каждые 30000 А/час, насос начинает дозирование в течение 15-20 мин. ) Конечно, эти уставки [1000 кв.м.] [30000 А/час] могут быть заданы по желанию клиента.
  • Кроме того, как только вы определили количество концентратов, подлежащих дозированию, эта система оказывается очень точным помощником. Однако это не означает, что анализ ванн выполняется в каждом случае (как указано в руководстве анодирования, которое будет передано для обучения Вашего персонала).

Sistema dozirovaniya.jpg

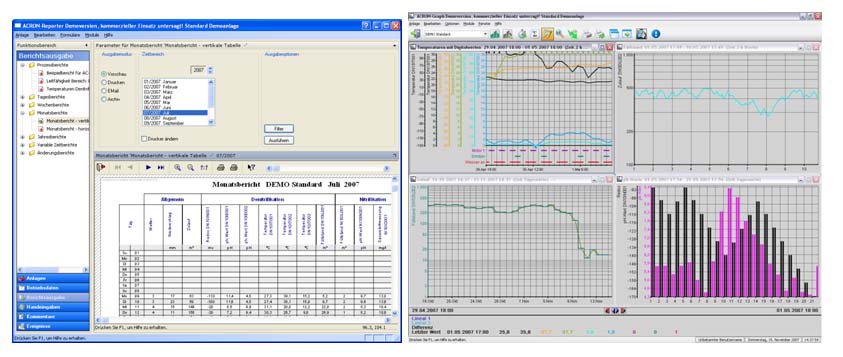

РЕГИСТРАЦИЯ И АНАЛИЗ ПРОИЗВОДСТВА

Registraciya i analis proizvodstva.jpg Система способна в процессе работы вести записи всей информации, касающейся производственного цикла.

Регистрационная запись включает в себя:

  • Время обработки для каждой позиции
  • Время остановки для каждой позиции
  • Итоговое время обработки
  • Итоговое время остановок для всей обработки
  • Teмпературы
  • Токи / Напряжение делимое на каждую штангу / клиента / выпрямитель
  • Достигнутая толщина слоя
  • Произведенные квадратные метры, разделенные на день/ месяц / год и дифференцированные для клиента и итоговые произведенные квадратные метры.
  • Общее количество произведенных штанг
  • Литры добавленных концентратов относительно продукции/ ванна с привязкой ко дню / месяцу / году.
  • Возможность дополнения данных, поступающих из химико-физической установки
  • Возможное дополнительное время и различные сигналы тревоги.
  • Распечатка тока и напряжения, поступающего с каждого выпрямителя, дифференцировано для каждого клиента/ штанги / выполненной рецептуры.
  • Распечатка температур в каждой ванне дифференцированно для каждого клиента или профиля/ выполненной рецептуры.
  • Распечатка итоговых токов, поданных на установку.
  • Возможность распечатки внутреннего пакета рецептур, имеющихся в компьютере.
  • Возможность распечатки внутреннего пакета данных клиентов, имеющихся в компьютере.
  • Возможность войти в архивную базу данных отчетов, чтобы передать их для целей учета через порт Эзернет.

АВАРИЙНЫЕ СИГНАЛЫ

  • Отображение сигналов тревоги, имеющихся на линии с визуализацией аварийных сигналов имеющихся, но не распознанных, аварийных сигналов распознанных, сигналов прошедших нераспознанных, сигналов в состоянии угасания, с возможностью определения различных уровней приоритета тревоги. Возможность прикрепления аварийного сигнала к анодной штанге в работе на линии (например, слишком высокая температура на рабочей позиции).
  • Аварийные сигналы, присутствующие на линии, отображаются непосредственно на компьютере и на мониторах, расположенных в различных зонах загрузки и разгрузки.
  • Кроме того аварийные сигналы записываются в специальном аварийном регистре.

Вклад участника:

Иконников Алексей
