Влияние приточных клапанов на характеристики окон

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Любой оконный клапан, встраиваемый в конструкцию окна, может вносить изменения в теплотехнические и акустические характеристики окна. При проектировании новых оконных приточных клапанов (ПК) или выборе уже имеющихся клапанов необходимо снижение характеристик герметичного окна свести к минимуму.

Звукоизоляция

В России для лабораторных испытаний оконных блоков используется ГОСТ 26602.3-99 «Блоки оконные и дверные. Методы определения звукоизоляции», по которому измеряется звукоизоляция Rа транс. в дБА для оценки снижения воздушного шума транспортного потока. Для оценки звукоизолирующих свойств оконных блоков может быть использована и величина индекса изоляции воздушного шума Rw в дБ.
Для определения звукоизоляции оконных и стеновых ПК в Европе используется специальный норматив для лабораторного определения звукоизоляции небольших элементов ограждающий конструкция в величинах Dn,e (дБ).



Непосредственно сравнивать Rа транс. и Dn,e нельзя, это разные величины. Значения Dn,e можно применять только для сравнения различных клапанов между собой. По мнению сотрудников НИИ Строительной физики, в России наиболее разумным является использование традиционных методов испытаний по ГОСТ 26602.3-99 оконных блоков с установленными на них ПК в полностью открытом и закрытом положениях.
Ясно, что, являясь по сути отверстием в оконном блоке, клапан будет ухудшать звукоизоляцию окна. Влияние различных способов разгерметизации окна на его звукоизоляцию исследовал А.Д.Кривошеин в статье «Организация естественного воздухообмена в современных зданиях». Было показано, что для типового окна из ПВХ с двухкамерным стеклопакетом в закрытом положении величина Rw составляет 34 дБ, при переводе створки в режим «щелевого проветривания» она падает до 18 дБ, при открывании створки в режиме проветривания падает до 9 дБ. В то же время, при закрытой створке и открытых клапанах английской фирмы «Titon» окно имеет индекс изоляции воздушного шума 22дБ для клапана «Variglase» и 25 дБ для клапана «SM 4000 S VENT»[1].
При использовании в клапанах различных звукопоглощающих материалов потери звукоизоляции окон можно значительно снизить, сведя их практически к нулю. Так, испытания оконных блоков с клапанами «АЭРЭКО»[2], проведенные в НИИ Строительной физики показали, что величина Rа транс. с 30 дБА (закрытое окно без клапана) снижается всего на 1 дБА при установке клапана ЕММ с «акустическим» козырьком и на 0дБА при установке клапана ЕНА с тремя дополнительными акустическими аксессуарами.
Технически дополнительная звукоизоляция оконных ПК обеспечивается использованием звукопоглощающих материалов (например, пенополиуретан с открытыми порами) на стенках канала для прохода воздуха. При увеличении длины такого канала эффект звукопоглощения увеличивается. Поэтому стеновые ПК, имеющие более длинные акустические вставки по толщине стены, имеют более высокие показатели звукоизоляции в единицах Dn,e. Так, оконный клапан «АЭРЭКО» модели ЕНА в полной комплектации имеет 42 дБ, а стеновой клапан ЕНТ со всеми акустическими аксессуарами – 52 дБ.

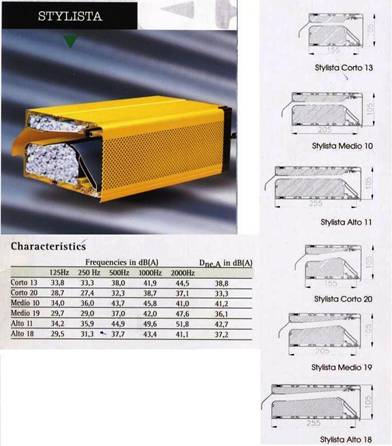

Конструктивные решения оконных ПК с повышенным уровнем звукоизоляции демонстрирует линейка клапанов фирмы «DUCO» серии «Stylista».

Ниже представлена модель клапана с показателем Dn,e=40 дБ фирмы Ventec модель клапана VT300

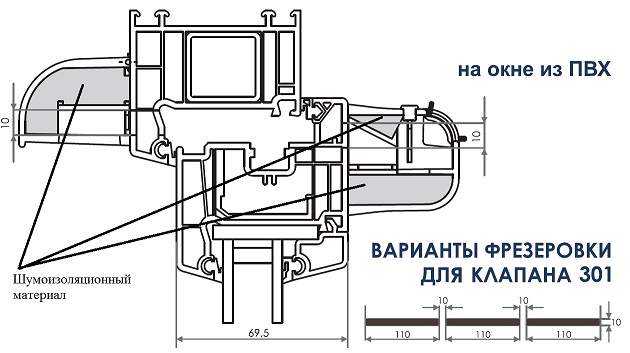

Ventec VT300.jpg

Практически, любой оконный ПК с величиной Dn,e на уровне 38-40 дБ не изменяет (субъективно на слух) звукоизоляцию герметичного закрытого окна с обычным массовым двухкамерным стеклопакетом толщиной 32-36мм. А вот при использовании клапанов в составе более сложных окон с раздельными переплетами или окон схемы «стекло+стеклопакет», имеющих более высокие звукоизолирующие свойства, желательно выбирать ПК с максимальным Dn,e или мириться с небольшим снижением звукоизоляции в режиме проветривания (клапан открыт).

Сопротивление теплопередаче

Бытует мнение, что оконный ПК, являющийся по сути отверстием с регулируемым проходным сечением в оконной конструкции, резко снижает теплозащитные характеристики окна. На самом деле небольшой по размерам оконный ПК в принципе не может заметно изменить приведенное сопротивление теплопередаче оконного блока, которое определяется без учета движения через него воздуха. Если учитывать движение холодного приточного воздуха через клапан в нормативных количествах 30-40 куб.м./час, посчитать тепло, требуемое на догрев этого воздуха до нормативной температуры жилого помещения и добавить его к тепловым потерям через окно (теплопроводность, конвекция в межстекольном пространстве и потери на излучение), то, действительно, окно будет иметь «мнимое» сопротивление теплопередаче достаточно низкое, на уровне 0,2…0,25 кв.м. х град/Вт. Но это некорректный подход, подогрев вентиляционного воздуха относится не к окнам, а к вентиляционной системе жилого здания и компенсируется дополнительной мощностью системы отопления из расчета притока 3 куб.м./час на кв.м. жилой площади.
Оценить влияние оконного клапана (без учета движения через него холодного воздуха) можно, например, для случая установки клапана ЕММ «АЭРЭКО». Предположим, окно имеет площадь 2 кв.м. и приведенное сопротивление теплопередаче 0,6 кв.м. град/Вт. Проходное отверстие для этого клапана имеет размеры 1,2 х 29 = 35 кв.см . Согласно СНиП II-3-79*, Приложение 4, термическое сопротивление замкнутой воздушной прослойки толщиной 5…10 см (толщина оконного профиля 6-7см) составляет 0,15….0,18 кв.м.град/Вт. Нетрудно посчитать, что сопротивление 0,6 снизится всего лишь до 0,596 в худшем случае. Незначительное влияние этих клапанов на теплофизические характеристики окон было экспериментально подтверждено в НИИ Строительной физики.
Все это относится к оконным ПК небольшого размера, занимающим в площади окна всего 0,2-0,5% общей площади (клапаны таких фирм, как «Альдес», «Тайтон», «Вентэйр», «Синакс», «Айр-Бокс», «АЭРЭКО», «Пластмо», Вентек и т.д.)
В случае оконных ПК, занимающих в общей площади окна 5…10% (клапаны таких фирм, как «ДЮКО», «Зигения-АУБИ», «Арматор», «Ренсон» и др.) необходимо учитывать собственные теплофизические характеристики их корпусов и их влияние на приведенное сопротивление теплопередаче системы оконный блок + клапан.

Светопропускание

Небольшие по размеру оконные ПК, монтируемые непосредственно в переплеты и притворы современных герметичных окон из ПВХ, дерева и алюминия никак не влияют на их светопропускание и не приводят к снижению освещенности в жилых помещениях. Крупногабаритные оконные ПК типа российских УВШ-1 и фирмы «Арматор» (особенно требующие установки дополнительных импостов для снижения риска промерзания в примыканиях стеклопакет-клапан) могут существенно повлиять на КЕО и, в принципе, их установка должна сопровождаться адекватным увеличением светового проема окна.
