Влияние температуры на отверждение герметика
Скорость реакции затвердевания полисульфидного герметика напрямую зависит от используемого типа герметика и рабочей температуры.
Содержание
Скорость затвердевания герметика при температуре ниже +23°С
Снижение температуры приводит к замедлению затвердевания герметика. Например понижение температуры с +23°С до +13°С приведет к удвоению времени затвердевания.
Резкое понижение температуры может полностью затормозить затвердевание герметика.
Если стеклопакет производится и хранится при температуре около +20°С, то для затвердевания герметика потребуется 4 часа, при температуре +10°С время увеличится до 8 часов.
Скорость затвердевания герметика при температуре выше +23°С
Изготовление стеклопакетов при повышенных температурах приводит к ускорению затвердевания герметика. Например, если при температуре +20°С рабочее время составляет 40 минут, то при температуре +30°С рабочее время уменьшится до 20 минут.
Рекомендуемая температура переработки
При температуре ниже +10°С Polikad-M применять не рекомендуется! тов характеризуются очень низким коэффициентом теплопроводности (при 10°С – ок.0,42 ВТ/мК). Для сравнения: слой герметика толщиной 7 см имеет такое же сопротивление теплопередаче, как и стеклопакет с дистанционной рамкой 12 мм, заполненный воздухом. Данные величины указывают на то, что время нужное для выдержки охлажденной бочки с герметиком должно быть очень длительным.

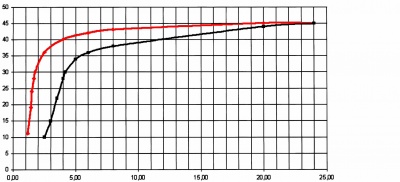

Кривые затвердевания полисульфидного герметика
время (час)
