Ввертные петли и их преимущества

Превосходная 3-d регулировка

Ввертные петли были созданы для сочетания совершенства 3-мерного регулировки окон и дверей с легкой и прежде всего надежной системой, обеспечивающей экономию времени и денежных средств, так как для монтажа петель требуется только 1 человек. Разработанные для значительной экономии времени в установке окон и дверей ввертные петли добились не имеющего себе равного успеха на мировом рынке.

•

  Регулировка по высоте

•

  Боковая регулировка

•

  Регулировка по прижиму

Быстрый монтаж

Ввертные петли характеризуются точностью монтажа, надежностью и практичностью. Части ввертной петли возможно смонтировать за короткое время, закрепляя резьбовой штифт с помощью соответствующий шестигранный наконечник для электрических шуруповертов, и затем выполнить горизонтальную точную регулировку шестигранным ключом. Также ввертные петли созданы для станков автоматического монтажа петель. Малый конусообразный кончик позволяет совершенное центрирование отверстия; последующее вращение позволяет смонтировать петлю точно.

Надежное удерживание в древесине

Самонарезающая резьба

Шаг самонарезающей резьбы 2 мм гарантирует более быстрый монтаж и отличное удерживание на всех видах древесины. Важно отметить, что в зависимости от твердости древесины необходимо использовать различный диаметр наконечника. Легкий постепенный монтаж в древесине, при котором древесина не откалывается, потому что она сцепляется постепенным и ровным способом.

Специальное исполнение резьбы позволяет достичь максимального удерживания штифта с любым видом древесины, упрощая монтаж петли и избежать ее вырывания

Величины удерживания от вырывания штифта:

• Меранти 626 кг
• Сосна 345 кг
• Лиственница 820 кг
• Орех 940 кг

Широкий ассортимент декоративных колпачков

Широкий диапазон декоративных колпачков из латуни, алюминия и пластика ABS позволяет персонализировать эстетический внешний вид дверей и окон. Кроме того таким образом можно добиться сочетания по цвету с остальной дверной фурнитурой (замком и дверной ручкой).

Для всех видов дверей

Ввертные петли подходят для монтажа как для дверей с наплавом и без наплава с использованием соответствующих шаблонов и инструментов.

Невысокая стоимость

Помимо всего прочего ввертные петли характеризуются невысокой стоимостью по сравнению с другими типами петель для деревянных дверей (карточными и скрытыми).

Различный диаметр петель

В зависимости от веса двери и ее размеров используются ввертные петли соответствующего диаметра. Наиболее распространенными размерами диаметра для ввертных петель для дверей являются 14, 16 и 20 мм.

Долговечность

Испытательный стенд

Все ввертные петли производства периодически проходят строгие испытания сопротивления для проверки усовершенствований и инноваций, которые постоянно осуществляются. Система тестирования состоит из жесткой конструкции, выполненной из стоек и поперечин, к которым крепится тестируемая дверь / окно фиксируется, и интегрированная автоматика, которая имитирует движения, выполняемые дверью / окном при обычном использовании. Конструкция для проведения теста точно воспроизводит крепление двери / окна к опоре, для которой она предназначена. Петли могут также подвергнуться различным видам тестирования:

• Тест на устойчивость к износу
• Тест на устойчивость к усталости
• Тест на устойчивость к вырыванию (на штифте из опоры, в которой он был зафиксирован)
• Тест на устойчивость к скручиванию
• Тест на устойчивость к сгибанию
• Тест на устойчивость к разрыву

Пример правильного расположения петель

Серия цифровых и аналоговых измерительных инструментов проводит измерения значимых величин для теста в то время как он проводится, таких как: деформация, движения, изменения грузоподъемности, количества циклов. Постоянная проверка также осуществляется визуально и акустически для выявления каких-либо аномалий, которые не могут быть зарегистрированы инструментами, таких как появление пыли из-за механического износа, скрип. При этом можно тестировать двери / окна с размерами до 2500x1500 и весом до 250 кг. Слабой точкой петли, сделанной из корпуса и приваренного к нему штифта, всегда был сварочный шов между штифтом и корпусом. Благодаря специальной, усложненной технологии петля способна выдержать механическую нагрузку, в месте сварки, более чем 10,000 кг, если брать во внимание петлю диаметром 14 мм со стандартным штифтом. Статическая нагрузка означает сопротивление к тягово-нажимному усилию в месте, где штифт приварен к корпусу петли. Сопротивление проверяется в лаборатории путем применения строго возрастающей силы-веса к петле, рассматривая только ее, т.е. в несмонтированном на двери/окне состоянии. Сначала штифт начинает изгибаться примерно при 400 кг; затем при более чем 1000 кг штифт ломается на расстоянии 5 мм от места. Поэтому петля имеет огромную потенциальную допустимую нагрузку. Однако, вес двери/окна, который может быть выдержан петлей, зависит от других условий:

1. размеры двери/окна
2. вес двери/окна
3. количество петель
4. расположение петель
5. тип и качество материала двери/окна
6. аккуратность, точность и опыт монтажа для получения идеального выравнивания петель
7. расстояние рамной части от рамы не должно превышать 6 мм
8. толщина материала двери/окна в месте крепления.

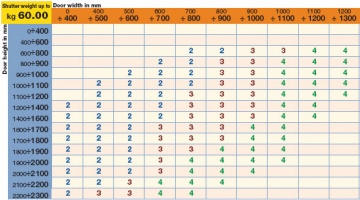

Как правило производители приводят справочные таблицы с рекомендациями по диаметру и количеству петель в зависимости от размеров и веса двери.

Таблица несущей способности петель

Каждое покрытие имеет разницу сопротивления агрессивности ржавчины. Для того чтобы использовать петлю правильно надо, следовательно, принимать во внимание место, в котором она будет использоваться. Для мест с более жесткими условиями рекомендуется использовать петли с покрытием, которое имеет большее сопротивление агрессивным биологическим или атмосферным условиям. Рекомендуется использование ввертных петель в сочетании с декоративными колпачками. Но в более защищенных местах или местах с мягкими и более стабильными условиями можно выбрать в гораздо более широком спектре покрытий. Все покрытия проходят специальные тесты сопротивления

Специальное оборудование тестовой лаборатории

Камера солевого тумана

Тест на солевой туман заключается в размещении проверяемого образца внутри специальной камеры. Коррозионный раствор, который атакует защитное покрытие на петлях, распыляется в форе тумана в камеру. Камера солевого тумана имеет определенную емкость и способна поддерживать условия определенной температуры, влажности и давления; образцы помещаются в точное положение внутри нее. Наблюдения за образцами проводятся через определенные промежутки времени, и сообщается о любых изменениях вплоть до появления следов окисления или красных пятнах ржавчины. Не существует прямой связи между устойчивостью к солевому туману и устойчивостью петель к атмосферным воздействиям в различных местах, поэтому этот тест должен рассматриваться как метод сравнения или в качестве индикатора относительного качества (неабсолютные данные).

Полезные ссылки

1. Ввертные петли для деревянных дверей
2. Ввертные петли для межкомнатных дверей
3. Каталог "Фурнитура для деревянных дверей"
4. Презентация продукции “Фурнитура для деревянных дверей”
5. Каталог "Ввертные петли для деревянных дверей"

6. Каталог "Ввертные петли OTLAV"

Ввертные петли для межкомнатных дверей не подлежат обязательной сертификации:

• Отказное письмо
• Приложение к отказному письму
