Описание

Ввертная петля
Ввертные петли - петли из 2 частей (рамной и створчатой) с резьбовыми штырями. Створчатая часть петли закручивается в полотно двери. Рамная часть петли закручивается в дверную коробку. После этого створчатая часть надевается и опирается на рамную часть.

Ввертные дверные петли монтируются на дверях с наплавом (четвертью, притвором) и без наплава (четверти, притвора), но используются главным образом на дверях с наплавом. Модели петель имеют различное количество штырей. На двери с небольшим весом обычно устанавливают 2- или 3-штыревые петли  В данном случае обычно устанавливают по 3 штуки петель на дверное полотно. На более тяжелые двери обычно монтируют 4-штыревые петли.

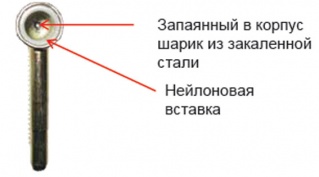

Для обеспечивания бесшумной работы и в целях уменьшения трения при эксплуатации некоторые модели ввертных петель оснащаются пластиковой (нейлоновой) вставкой и шариком из закаленной стали, впаянным в корпус створчатой части. Ввертные петли производятся из стали и устойчивы к истиранию при трении. Для придания двери единого эстетичного вида (ручка, петли, замок) используются декоративные колпачки, которые надеваются на видимую часть петли. Декоративные колпачки изготавливаются из пластика, алюминия и латуни.

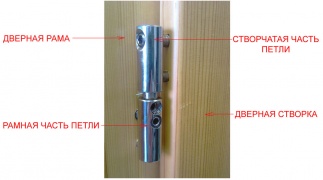

Vvjortnye petli sostavnye chasti.jpg
Vvjortnye petli snizhenie trenija.jpg



Преимущества ввертных петель:

  • относительно невысокая стоимость
  • высокая надежность при продолжительной эксплуатации
  • возможность применения декоративных колпачков

Назначение

Применяются для любых типов межкомнатных дверей: с наплавом (преимущественно) и без наплава вне зависимости от направления открывания двери.

Классификация

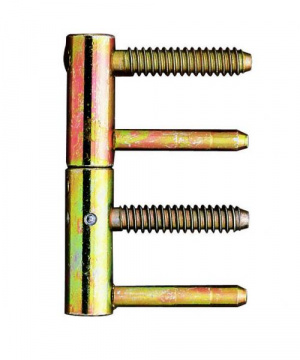

В зависимости от конструкции (количества штырей) ввертные петли подразделяются на 2-, 3- и 4-штыревые петли.


2- и 3-штыревые петли используются для установки на легкие двери весом около 20 кг. На более тяжелые двери весом 30-40 кг и более ставятся 4-штыревые петли. 2-, 3- и 4-штыревые петли могут иметь разный диаметр, который выбирается исходя из веса двери: чем больше вес двери, тем больше диаметр петли. Ввертные пели могут быть регулируемыми и нерегулируемыми. Регулируемые петли регулируются по трем направлениям: высоте, прижиму и горизонтали. Это позволяет достичь максимальной точности при установке двери.

Способ монтажа

Ввертные петли монтируются с помощью шаблона. Тип шаблона выбирается в зависимости от типа двери - шаблон для дверей с наплавом (четвертью, притвором) или для дверей без наплава (четверти, притвора).


Ниже указана схема монтажа ввертных петель:

Ввертные-петли монтаж шаг1.jpg Ввертные-петли монтаж шаг2.jpg Ввертные-петли монтаж шаг3.jpg Ввертные-петли монтаж шаг4.jpg
Установите створку на коробку с учетом зазора между ними.
Установите и отрегулируйте шаблон на коробке.
Зафиксируйте коробку и створку с помощью струбцин. С помощью ограничителя глубины на сверле установите глубину сверления.
С помощью подходящего сверла просверлите отверстия в двери для створчатой части петли.
Ввертные-петли монтаж шаг5.jpg Ввертные-петли монтаж шаг6.jpg Ввертные-петли монтаж шаг7.jpg Ввертные-петли монтаж шаг8.jpg
Затем просверлите отверстия в коробке для рамной части петли.
Проделайте то же самое для всех петель, которые хотите установить на коробке.
Установите рамную часть петли с помощью смонтированного на шуруповерте подходящего ключа.
Установите створчатую часть петли с помощью смонтированного на шуруповерте подходящего ключа.
Ввертные-петли монтаж шаг9.jpg
Ввертные-петли монтаж шаг10.jpg


Прижим створки регулируется через рамную часть петли соответствующим шестигранным ключом.
Высота и боковая регулировки створки выполняется через створчатую часть петли соответствующим шестигранным ключом.

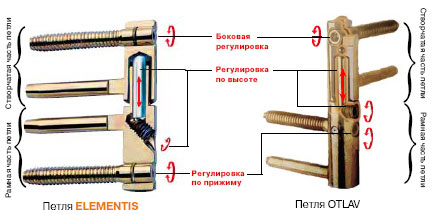

Ввертные петли с возможностью регулировки регулируются по 3 направлениям: высоте, прижиму и горизонтали:


Ввертные-петли регулировка1.jpg

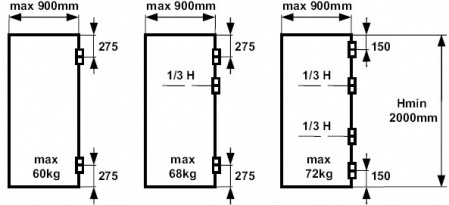

Количество устанавливаемых ввертных петель зависит от ширины и высоты дверной створки, а также ее веса:

Kolichestvo petel na odnu dver.jpg

Необходимо придерживаться рекомендаций производителей по количеству петель, поскольку только в этом случае будет гарантирована надежность и долговечность эксплуатации дверей с ввертными петлями. Некоторые производители приводят справочные таблицы для расчета количества петель, рекомендуемых для монтажа двери с указанными размерами и весом.

Дополнительная информация

ГОСТ (ТУ)

На ввертные петли распространяется ГОСТ 5088-2005.
