Замер деревянных оконных блоков (проем без четверти)

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

При проведении измерений замерщик обязан выполнить следующие основные замеры.

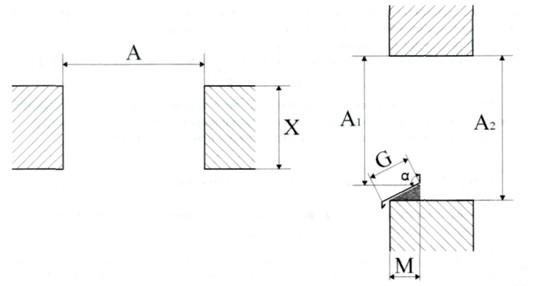

Проем без четверти

Замер окна6.jpg

Перечень и количество обязательных замеров:

X - 1 замер;

А - 3 замера;

А1 - 3 замера;

А2 - 3 замера;

Угол Alfa.jpg - 1 замер;
G - 1 замер; (в зависимости от М и предполагаемой глубины места установки оконного блока в проеме).
Замеры проводятся в разных местах проема. Из полученных результатов по одной и той же позиции в листе замеров указывается наименьшее значение.
При проведении измерений оконного проема необходимо провести замеры отклонений как по вертикальной и горизонтальной частям стены, так и по фронтальной плоскости оконного проёма, с учетом рекомендаций, представленных на рис.1.

Замер окна1.jpg

Замер окна7.jpg

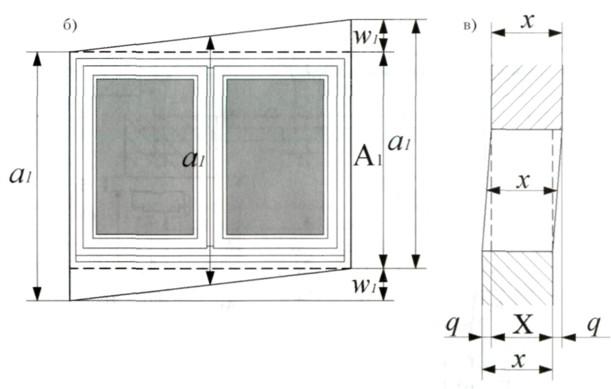

Отклонения проемов без четверти:
а - по вертикали;
б - по горизонтали;
в - по фронтальной плоскости

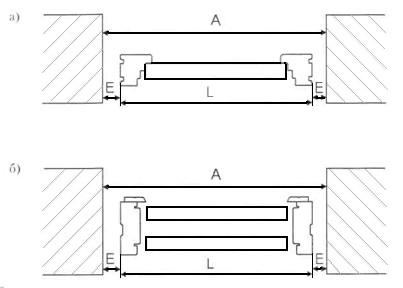

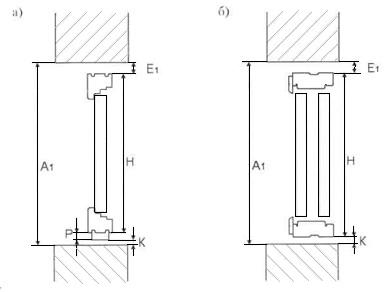

Определение ширины оконного блока в проемах без четверти                 Определение высоты оконного блока в проемах без четверти
Замер окна8.jpg

Замер окна9.jpg

L, H- размеры коробки оконного блока;

А, А1 - размеры просвета оконного проёма;

 E, E1- размеры монтажных зазоров;

Р - высота подставочного профиля;

К - размер нижнего монтажного зазора.

Порядок работы

1. Определение ширины оконного блока в проемах без четверти:

L = А - 2Е,

где Е - величина монтажного зазора.

Размеры монтажных зазоров Е по ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» для деревянных оконных блоков представлены на рис.

Zazor der.jpg
Определение высоты оконного блока в проемах без четверти:


Н = А1-Е1-Р-К (для оконных блоков с использованием подставочного профиля);


Н = А1-Е1-К (для оконных блоков без подставочного профиля).


Размер нижнего монтажного зазора К в этом случае составляет от 10 до 20 мм, в зависимости от размеров, особенностей конструкции и схемы монтажа.

Примечание

Шленов Н.Г. Железкин В.Г. "Руководство по замерам проемов для установки деревянных светопрозрачных конструкций"
